การใช้งานและข้อควรระวังการใช้งานของหม้อแปลงความถี่สูง

ด้วยการพัฒนาอย่างรวดเร็วของเทคโนโลยีอิเล็กทรอนิกส์กำลัง เทคโนโลยีพลังงานใหม่ และเทคโนโลยีการสื่อสาร สถานการณ์การใช้งานของหม้อแปลงความถี่สูงจึงมีการขยายตัวอย่างต่อเนื่อง พวกเขาได้ขยายจากสาขาการจ่ายไฟแบบสวิตชิ่งแบบดั้งเดิมไปสู่สาขาระดับไฮเอนด์หลายแห่ง เช่น ศูนย์ข้อมูล AI พลังงานใหม่ การสื่อสาร 5G และอุปกรณ์อิเล็กทรอนิกส์ที่ติดตั้งในยานพาหนะ ข้อได้เปรียบหลักในการย่อขนาด ประสิทธิภาพสูง และการตอบสนองที่รวดเร็ว ทำให้เป็นองค์ประกอบหลักที่ขาดไม่ได้ในระบบการแปลงพลังงานที่มีประสิทธิภาพต่างๆ ในเวลาเดียวกัน การเลือกที่สมเหตุสมผลและการใช้งานอย่างเหมาะสมก็มีความสำคัญอย่างยิ่งต่อการใช้ประโยชน์สูงสุดจากประสิทธิภาพและยืดอายุการใช้งาน

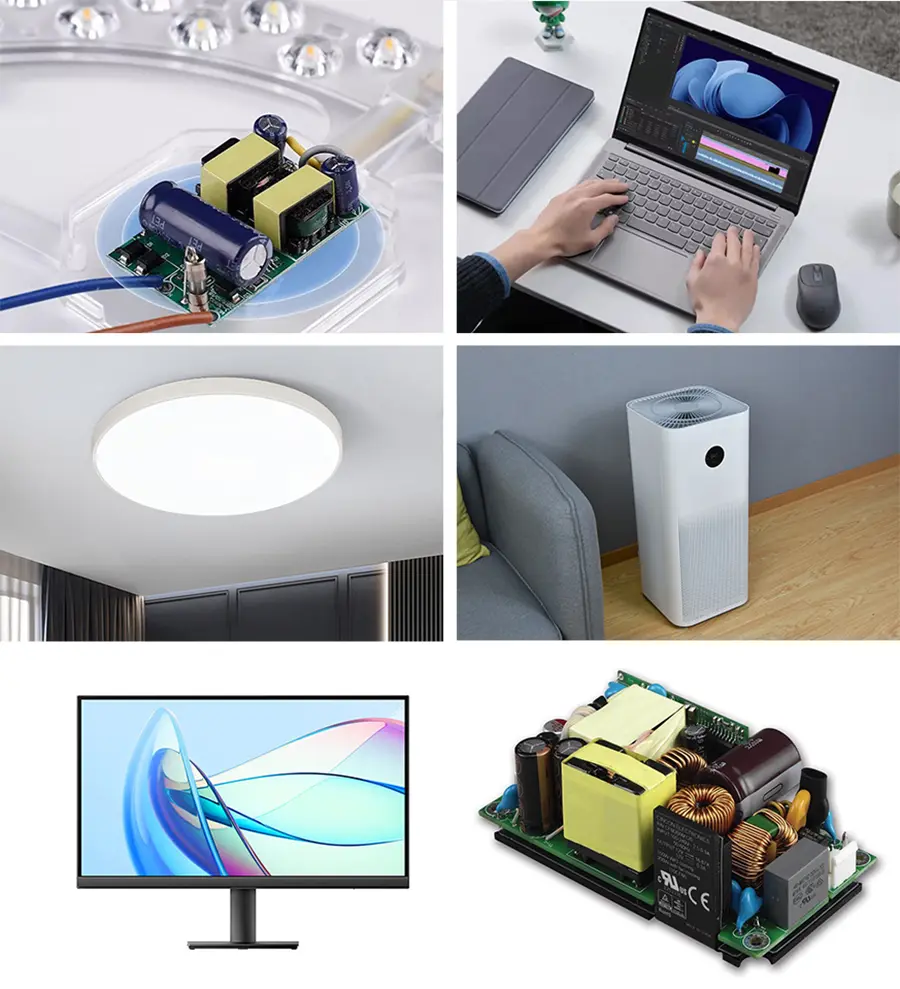

ในด้านอุปกรณ์จ่ายไฟแบบสวิตชิ่ง หม้อแปลงความถี่สูงเป็นส่วนประกอบหลัก และใช้กันอย่างแพร่หลายในอุปกรณ์ต่างๆ เช่น ที่ชาร์จคอมพิวเตอร์/โทรศัพท์มือถือ อุปกรณ์จ่ายไฟสำหรับเซิร์ฟเวอร์ และอุปกรณ์จ่ายไฟสำหรับขับ LED เนื่องจากการทำงานที่มีความถี่สูง ปริมาตรและน้ำหนักของหม้อแปลงจึงสามารถลดลงได้อย่างมาก ความหนาแน่นของพลังงานสามารถเพิ่มขึ้นได้ และการสูญเสียทองแดงและการสูญเสียธาตุเหล็กก็จะลดลง โดยทั่วไปประสิทธิภาพจะสามารถเข้าถึงได้มากกว่า 90% ซึ่งตอบสนองความต้องการของอุปกรณ์อิเล็กทรอนิกส์แบบพกพาและอุปกรณ์จ่ายไฟขนาดเล็กได้อย่างสมบูรณ์แบบ ตัวอย่างเช่น การย่อขนาดเครื่องชาร์จโทรศัพท์มือถือส่วนใหญ่มีสาเหตุมาจากการใช้หม้อแปลงความถี่สูง ซึ่งเพิ่มความถี่ในการทำงานเป็นหลายสิบ kHz หรือแม้แต่ระดับ MHz ส่งผลให้ขนาดของเครื่องชาร์จลดลงอย่างมากและทำให้พกพาได้มากขึ้น

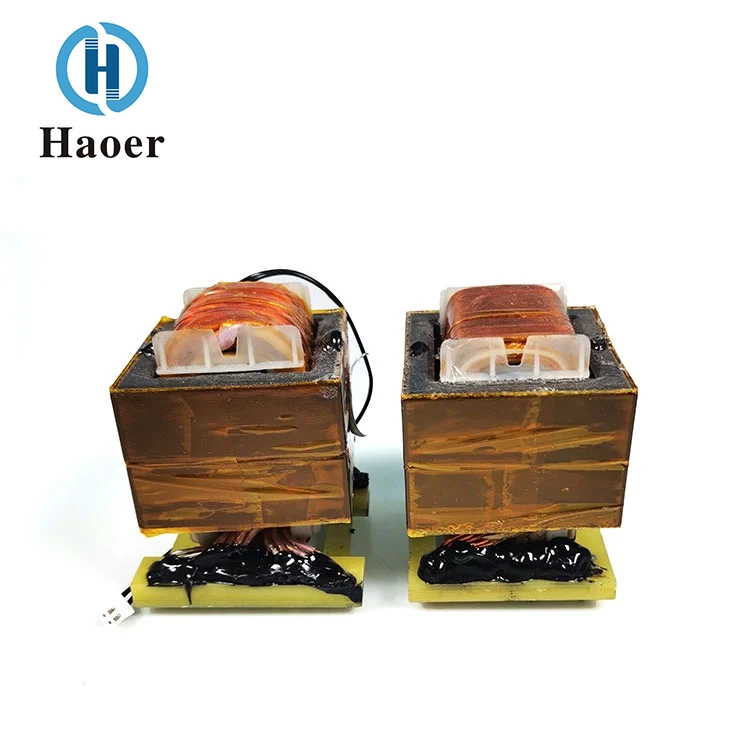

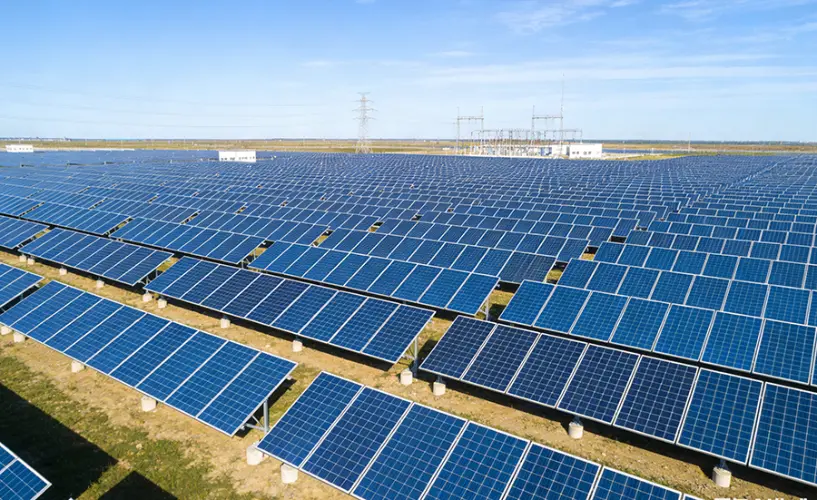

สาขาพลังงานใหม่และอิเล็กทรอนิกส์กำลังเป็นสถานการณ์การใช้งานที่สำคัญสำหรับหม้อแปลงความถี่สูง ซึ่งส่วนใหญ่รวมถึงอินเวอร์เตอร์ไฟฟ้าโซลาร์เซลล์และสถานีชาร์จรถยนต์ไฟฟ้า ในอินเวอร์เตอร์พลังงานแสงอาทิตย์ หม้อแปลงความถี่สูงถูกนำมาใช้เพื่อให้เกิดการแยกทางไฟฟ้าและเพิ่มแรงดันไฟฟ้า โดยแปลงไฟฟ้ากระแสตรงที่ส่งออกจากแผงโซลาร์เซลล์เป็นไฟฟ้ากระแสสลับที่สามารถเชื่อมต่อกับโครงข่ายได้ ข้อดีของการย่อขนาดและการลดน้ำหนักนั้นเหมาะสำหรับข้อกำหนดการติดตั้งของโรงไฟฟ้าพลังงานแสงอาทิตย์แบบกระจาย ในสถานีชาร์จรถยนต์ไฟฟ้า มีการใช้หม้อแปลงความถี่สูงในโมดูลแปลง DC-DC เพื่อให้เกิดการแยกแรงดันไฟฟ้าสูง (เช่น 400V-800V) ซึ่งเป็นไปตามข้อกำหนดที่เข้มงวดของสภาพแวดล้อมที่ติดตั้งบนยานพาหนะในด้านปริมาตร น้ำหนัก และประสิทธิภาพ และช่วยปรับปรุงประสิทธิภาพการชาร์จของรถยนต์ไฟฟ้า

ในด้านการสื่อสารและอุปกรณ์อิเล็กทรอนิกส์ หม้อแปลงความถี่สูงส่วนใหญ่จะใช้ในวงจร RF และโมดูล DC-DC เช่น การจับคู่อิมพีแดนซ์และการแยกสัญญาณสำหรับเครื่องขยายสัญญาณสถานีฐาน ตลอดจนแหล่งจ่ายไฟสำหรับอุปกรณ์ 5G และโมดูลออปติคัล เนื่องจากความสามารถในการลดสัญญาณรบกวนในโหมดทั่วไปได้อย่างมีประสิทธิภาพและรับประกันความสมบูรณ์ของสัญญาณ หม้อแปลงความถี่สูงจึงสามารถตอบสนองข้อกำหนดการพัฒนาของการสื่อสาร 5G สำหรับความถี่สูงและการย่อขนาด ซึ่งรับประกันการทำงานที่เสถียรของอุปกรณ์สื่อสาร นอกจากนี้ ในศูนย์ข้อมูล AI หม้อแปลงความถี่สูงซึ่งเป็นส่วนประกอบหลักของหม้อแปลงโซลิดสเตต ยังสนับสนุนวิวัฒนาการของสถาปัตยกรรมแหล่งจ่ายไฟที่มีความหนาแน่นพลังงานสูง ทำให้การเชื่อมต่อแหล่งจ่ายไฟสั้นลงอย่างมาก และปรับปรุงประสิทธิภาพของแหล่งจ่ายไฟ โดยให้การสนับสนุนพลังงานที่เชื่อถือได้สำหรับการทำงานที่เสถียรของอุปกรณ์ AI

ในระหว่างขั้นตอนการใช้งาน จำเป็นต้องสังเกตประเด็นต่อไปนี้เพื่อหลีกเลี่ยงการทำงานผิดพลาดและยืดอายุการใช้งาน:

1. ควบคุมพารามิเตอร์การทำงานอย่างเคร่งครัด ไม่เกินแรงดันไฟฟ้าและกระแสไฟฟ้าที่กำหนดสำหรับการใช้งาน หลีกเลี่ยงความอิ่มตัวของแกนแม่เหล็กและกระแสไฟฟ้าที่เพิ่มขึ้นอย่างกะทันหัน ซึ่งอาจทำให้เกิดความร้อนสูงเกินไปและความเหนื่อยหน่าย

2. ตรวจสอบให้แน่ใจว่าความถี่ในการทำงานอยู่ภายในช่วงที่ออกแบบไว้ ความถี่ที่ลดลงอาจนำไปสู่ความอิ่มตัวของแกนแม่เหล็ก ในขณะที่ความถี่ที่เพิ่มขึ้นจะทำให้การสูญเสียธาตุเหล็กรุนแรงขึ้นและการสูญเสียความถี่สูงของขดลวด

3. ดำเนินการตรวจสอบอุณหภูมิเพื่อให้แน่ใจว่าอุณหภูมิในการทำงานต่ำกว่าขีดจำกัดของระบบฉนวน หลีกเลี่ยงการเสื่อมสภาพของวัสดุฉนวน

4. ป้องกันอคติกระแสตรง ในวงจรฟูลบริดจ์และฮาล์ฟบริดจ์ หลีกเลี่ยงความอิ่มตัวของแกนแม่เหล็กที่เกิดจากแรงดันไฟฟ้าของไดรฟ์ที่ไม่สมมาตรผ่านการออกแบบวงจรหรือกลยุทธ์การควบคุม

5. ใส่ใจกับการคุ้มครองสิ่งแวดล้อม หลีกเลี่ยงความชื้น ฝุ่นที่เป็นสื่อกระแสไฟฟ้า และสารเคมีที่มีฤทธิ์กัดกร่อน ก่อนที่จะใช้หลังจากการเก็บรักษาในระยะยาว คุณสามารถทำการเสื่อมสภาพที่อุณหภูมิต่ำหรือค่อยๆ โหลดแรงดันไฟฟ้าเพื่อรักษาเสถียรภาพของประสิทธิภาพ

นอกจากนี้การติดตั้งและการประมวลผลหม้อแปลงความถี่สูงยังต้องได้รับการดูแลเป็นพิเศษ: ในระหว่างการติดตั้งจะต้องยึดอย่างแน่นหนาเพื่อป้องกันการสึกหรอของขดลวดหรือการแตกหักของหมุดเนื่องจากการสั่นสะเทือน ในระหว่างการม้วนต้องมั่นใจระยะห่างของฉนวนเพื่อให้เป็นไปตามข้อกำหนดด้านความปลอดภัย การบำบัดด้วยการเคลือบสูญญากาศสามารถเพิ่มความแข็งแรงเชิงกล ปรับปรุงการกระจายความร้อน และประสิทธิภาพการป้องกันความชื้น เมื่อทำการบัดกรีพิน ให้หลีกเลี่ยงความร้อนสูงเกินไปเพื่อป้องกันไม่ให้บัดกรีทะลุขดลวดหรือทำให้ชั้นฉนวนไหม้ ในกระบวนการทดสอบและตรวจสอบ จำเป็นต้องมุ่งเน้นไปที่การตรวจจับตัวเหนี่ยวนำ ความเหนี่ยวนำการรั่วไหล อัตราส่วนการหมุน แรงดันไฟฟ้าที่ฉนวนทน ฯลฯ
