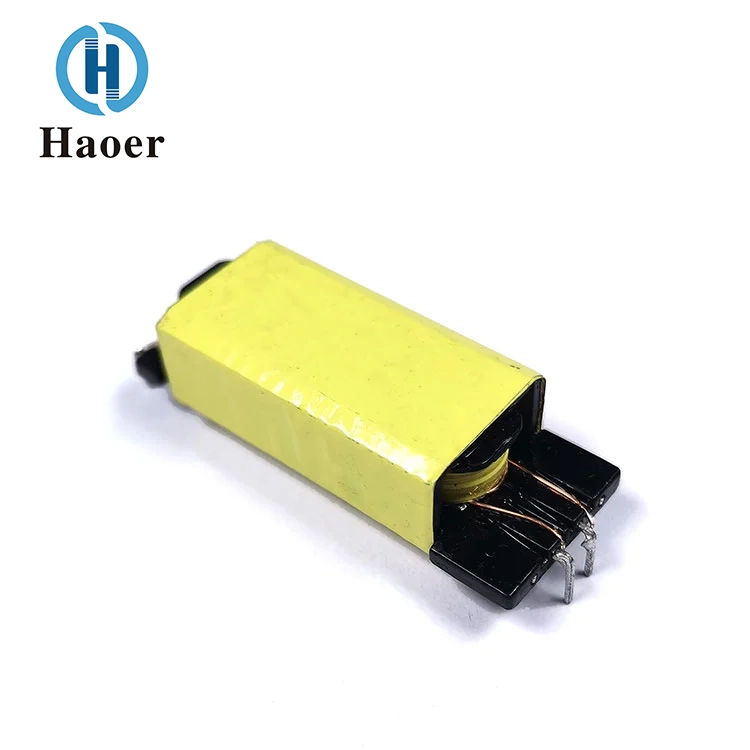

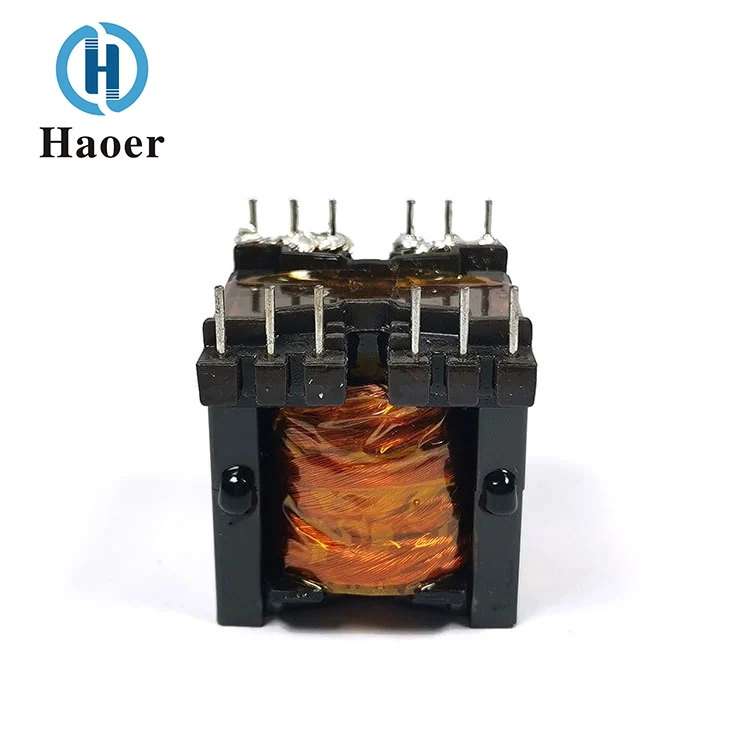

หม้อแปลงความถี่สูงในฐานะ "หัวใจ" ของการจ่ายไฟแบบสวิตชิ่ง ทำหน้าที่สำคัญสามประการ ได้แก่ การส่งพลังงาน การแปลงแรงดันไฟฟ้า และการแยกไฟฟ้า ประสิทธิภาพส่งผลโดยตรงต่อประสิทธิภาพ ขนาด และระดับ EMI ของแหล่งจ่ายไฟ บทความนี้จะวิเคราะห์เทคนิคการเลือกหลักตามสถานการณ์การใช้งาน
บทบาทหลักของหม้อแปลงความถี่สูงในการจ่ายไฟแบบสวิตชิ่ง
ฮับการถ่ายโอนพลังงาน: พลังงานพัลส์ DC ถูกส่งไปยังอุปกรณ์ทุติยภูมิอย่างมีประสิทธิภาพผ่านการเชื่อมต่อระหว่างแกนแม่เหล็กและขดลวด เมื่อเทียบกับหม้อแปลงความถี่กำลัง การออกแบบความถี่สูงสามารถลดระดับเสียงได้มากถึง 70%
อุปสรรคการแยกทางไฟฟ้า: ชั้นฉนวนระหว่างขดลวดปฐมภูมิและขดลวดทุติยภูมิได้รับการออกแบบเพื่อให้ตรงตามมาตรฐานความปลอดภัย และเพื่อป้องกันสัญญาณรบกวนในโหมดทั่วไป ข้อกำหนดแรงดันไฟฟ้าแยกทั่วไปโดยทั่วไปคือ 1.5kV - 4kV
ตัวควบคุมการแปลงแรงดันไฟฟ้า: ลด/เพิ่มแรงดันไฟฟ้าได้อย่างแม่นยำโดยการปรับอัตราส่วนรอบ ตัวอย่างเช่น ในโทโพโลยีฟลายแบ็ค ความคลาดเคลื่อนของอัตราส่วนการหมุนที่เกิน 5% อาจทำให้เกิดความผันผวนในแรงดันไฟเอาท์พุต
การวิเคราะห์สถานการณ์การใช้งานทั่วไป
กรณีที่ 1: อะแดปเตอร์ AC/DC
โทโพโลยี: ส่วนใหญ่ใช้การออกแบบฟลายแบ็ค
ข้อกำหนดของหม้อแปลงไฟฟ้า:
ประเภทคอร์: เฟอร์ไรต์สูญเสียต่ำ
โครงสร้างการม้วน: การม้วนลวดหุ้มฉนวนสามชั้น
พารามิเตอร์หลัก: ตัวเหนี่ยวนำการรั่วไหล < 5% ตัวเหนี่ยวนำการกระตุ้น
กรณีที่ 2: แหล่งจ่ายไฟสำหรับขับ LED
ความท้าทายหลัก: ความหนาแน่นของพลังงานสูงและความสมดุลในการกระจายความร้อน
โซลูชันการเพิ่มประสิทธิภาพ:
ใช้หม้อแปลงระนาบเพื่อลดความสูง
ใช้ขดลวดแบบแบ่งส่วนเพื่อลดผลกระทบที่ผิวหนัง
ใช้ร่วมกับบริดจ์เรกติไฟเออร์เพื่อเพิ่มประสิทธิภาพการแปลง
กฎทองสามข้อในการเลือกส่วนประกอบ
การเลือกใช้วัสดุแกนแม่เหล็ก
เหล็กออกไซด์: เหมาะสำหรับสถานการณ์ที่ต่ำกว่า 100kHz
แกนผงแม่เหล็กโลหะ: เหมาะสำหรับการใช้งานความถี่สูงและกระแสสูง
นาโนคริสตัลไลน์: โซลูชันความถี่สูงและการสูญเสียต่ำมาก
การจับคู่พารามิเตอร์หลัก
ความหนาแน่นของฟลักซ์ความอิ่มตัว: ควรสงวนระยะขอบ 20%
อัตราการใช้หน้าต่าง: แนะนำให้ควบคุมภายใน 40%-60%
ขีดจำกัดอุณหภูมิที่เพิ่มขึ้น: อุณหภูมิที่เพิ่มขึ้นภายใต้โหลดเต็มควรอยู่ที่ ≤ 40 ℃
เคล็ดลับในการหลีกเลี่ยงหลุมคัดเลือก: การเพิกเฉยต่อการสูญเสียกระแสไหลวนอาจทำให้แกนแม่เหล็กร้อนเกินไปในท้องถิ่น นำไปสู่ความล้มเหลวในการอิ่มตัวของแม่เหล็ก
การจับคู่องค์ประกอบการทำงานร่วมกัน

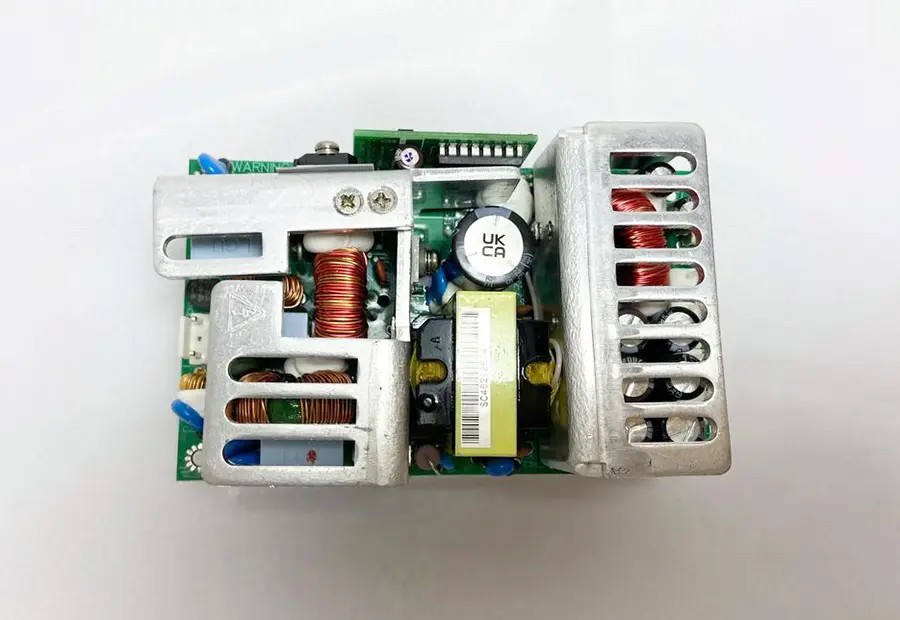

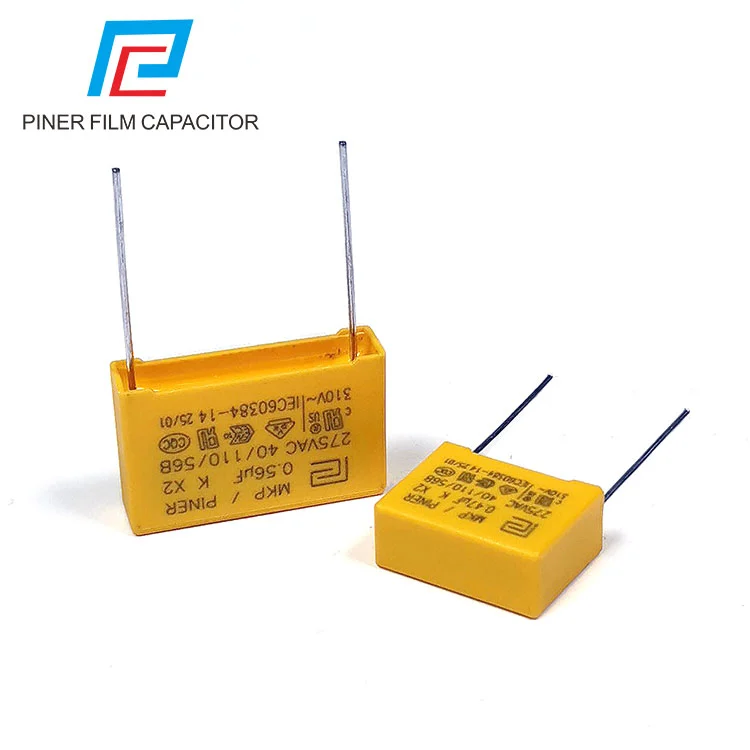

การกรองอินพุต: ตัวเก็บประจุ X/Y เพื่อลดสัญญาณรบกวนในโหมดทั่วไป
การแก้ไขเอาท์พุต: ไดโอดฟื้นตัวอย่างรวดเร็วเพื่อลดการสูญเสียการสลับ
วงจรบัฟเฟอร์: เครือข่ายการดูดซับ RC เพื่อป้องกันทรานซิสเตอร์สวิตชิ่ง
