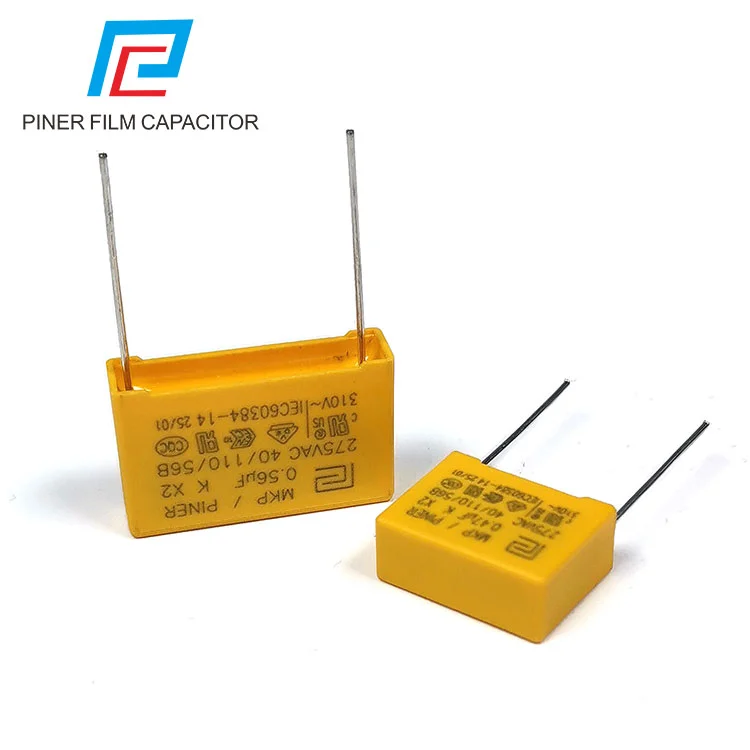

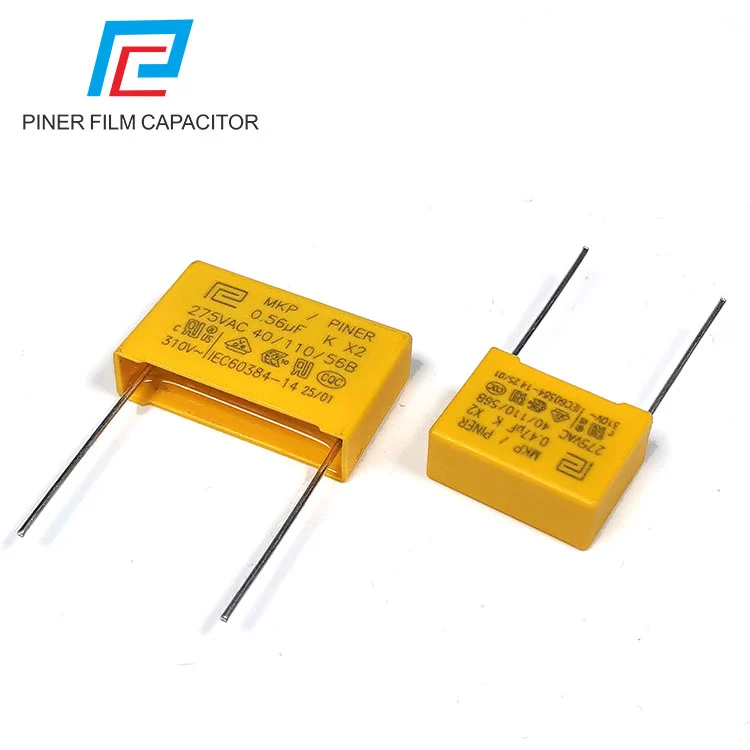

X2 ตัวเก็บประจุฟิล์มป้องกันการรบกวนแม่เหล็กไฟฟ้า

ลักษณะเฉพาะ

ตัวเก็บประจุฟิล์มป้องกันการรบกวนแม่เหล็กไฟฟ้าของจีน X2 ของซัพพลายเออร์ Piner เป็นตัวเก็บประจุชนิดหนึ่งที่ออกแบบมาโดยเฉพาะสำหรับการปราบปรามการรบกวนทางแม่เหล็กไฟฟ้าและการกรองพลังงาน และเป็นไปตามมาตรฐานความปลอดภัยสากลที่เข้มงวด เป็นส่วนประกอบด้านความปลอดภัยที่ขาดไม่ได้ในอุปกรณ์อิเล็กทรอนิกส์เกือบทั้งหมดที่เชื่อมต่อกับแหล่งจ่ายไฟหลัก AC

ความต้านทานแรงดันไฟฟ้าสูงและความทนทานต่อพัลส์สูง: นอกเหนือจากแรงดันไฟฟ้ากระแสสลับที่กำหนด (เช่น 275VAC, 310VAC) แล้ว จะต้องสามารถทนต่อการทดสอบแรงดันไฟฟ้าพัลส์พลังงานสูงความถี่สูง (เช่น 2.5kV, 4kV)

คุณสมบัติการรักษาตัวเองสูง: อิเล็กโทรดที่เคลือบด้วยโลหะทำให้มีความสามารถในการรักษาตัวเองได้ จุดเสียเล็กๆ น้อยๆ จะถูกแยกออกด้วยตัวเอง ทำให้มั่นใจได้ถึงความน่าเชื่อถือในระยะยาว

ลักษณะความถี่ที่สูญเสียต่ำและดีเยี่ยม: ตัวกลางโพลีโพรพีลีนช่วยให้มั่นใจถึงประสิทธิภาพการกรองที่มีประสิทธิภาพในย่านสัญญาณรบกวนความถี่สูง (150kHz - 30MHz)

ความต้านทานฉนวนสูงและทนต่อความชื้น: ใช้บรรจุภัณฑ์ที่กันความชื้น (โดยทั่วไปแล้วจะเป็นอีพอกซีเรซินแบบห่อหุ้มหรือตัวเครื่องพลาสติกที่ทนไฟ) ทำให้มั่นใจได้ถึงความเสถียรในสภาพแวดล้อมที่รุนแรง

กรอบหุ้มสารหน่วงไฟ: วัสดุกรอบหุ้มต้องเป็นไปตามเกรดสารหน่วงไฟ (เช่น UL94 V-0) เพื่อป้องกันไม่ให้เพลิงไหม้ในกรณีที่ทำงานผิดปกติ

ตัวเก็บประจุฟิล์มป้องกันการรบกวนแม่เหล็กไฟฟ้า X2 เป็นส่วนประกอบด้านความปลอดภัยเฉพาะที่เชื่อมต่อที่อินพุตของแหล่งจ่ายไฟกระแสสลับ มันไม่ได้เป็นเพียงตัวเก็บประจุตัวกรองธรรมดาเท่านั้น นอกจากนี้ยังเป็นอุปสรรคสำคัญในการออกแบบความปลอดภัยของอุปกรณ์อีกด้วย ในขณะที่กรองสัญญาณรบกวนทางแม่เหล็กไฟฟ้าได้อย่างมีประสิทธิภาพ ช่วยให้มั่นใจได้ว่าแม้ในความล้มเหลวขั้นรุนแรง จะไม่มีความเสี่ยงต่อไฟฟ้าช็อตหรือไฟไหม้

การใช้งานวงจรทั่วไป

ตัวเก็บประจุฟิล์มป้องกันการรบกวนแม่เหล็กไฟฟ้า X2 มักพบอยู่ที่ปลายอินพุตของแหล่งจ่ายไฟ AC

ตำแหน่ง: เชื่อมต่อแบบขนานระหว่างสายไฟที่มีกระแสไฟฟ้าและสายนิวทรัล โดยทำหน้าที่เป็นตัวเก็บประจุ "ตัวกรองโหมดดิฟเฟอเรนเชียล"

วงจรแบบคลาสสิก: เมื่อใช้ร่วมกับตัวเหนี่ยวนำโหมดทั่วไป จะสร้างตัวกรองชนิด π ซึ่งเป็นการกำหนดค่ามาตรฐานสำหรับตัวกรอง EMI ในอุปกรณ์จ่ายไฟแบบสวิตชิ่ง เครื่องชาร์จ และอะแดปเตอร์

ตัวเก็บประจุแบบฟิล์มต้านทานคลื่นแม่เหล็กไฟฟ้า x2 สเปคปกติ

ขนาดหน่วย:มม

หมายเหตุ: ขนาดข้างต้นใช้สำหรับการอ้างอิงเท่านั้น มีการปรับแต่งตามความต้องการของลูกค้า

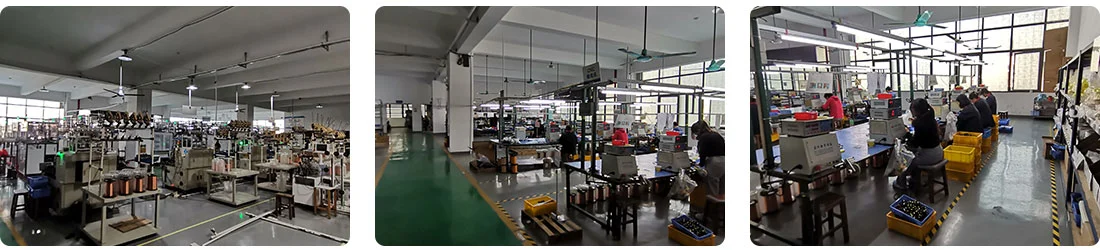

ความแข็งแกร่งของโรงงาน

บริษัท Foshan Pin'er Electronics Co., Ltd. เป็นองค์กรเทคโนโลยีขั้นสูงระดับชาติที่เชี่ยวชาญด้านการวิจัย การผลิต และการขายตัวเก็บประจุแบบฟิล์มโพลีโพรพิลีนเคลือบโลหะ บริษัทยึดมั่นในแนวคิด "ขับเคลื่อนด้วยเทคโนโลยี คุณภาพมาก่อน" และได้สร้างระบบควบคุมตนเองแบบเต็มรูปแบบตั้งแต่การเลือกวัตถุดิบไปจนถึงการส่งมอบผลิตภัณฑ์สำเร็จรูป โดยมุ่งเน้นในการจัดหาโซลูชันตัวเก็บประจุที่มีความน่าเชื่อถือสูงและอายุการใช้งานยาวนานสำหรับสาขาพลังงานใหม่ การควบคุมทางอุตสาหกรรม และอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค

เพื่อให้มั่นใจในความสม่ำเสมอและความน่าเชื่อถือของผลิตภัณฑ์ Pir Electronics ได้นำระบบการผลิตอัจฉริยะมาใช้อย่างเต็มที่ อุปกรณ์กระบวนการหลักอยู่ที่ระดับแนวหน้าของอุตสาหกรรม:

เครื่องม้วนแบบความเร็วสูง: ม้วนฟิล์มหนาไมโครเมตรได้อย่างแม่นยำ ทำให้มั่นใจได้ว่าโครงสร้างผลิตภัณฑ์มีความสม่ำเสมอตั้งแต่ต้นทาง

เครื่องพ่นทองสุญญากาศ: ใช้เทคโนโลยีการเคลือบการระเหยเพื่อสร้างอิเล็กโทรดที่สม่ำเสมอ ช่วยปรับปรุงประสิทธิภาพการนำไฟฟ้าและความต้านทานไฟกระชากอย่างมีนัยสำคัญ

เครื่องเชื่อมและประกอบอัตโนมัติเต็มรูปแบบ: ผสานรวมการวางตำแหน่งด้วยภาพและเทคโนโลยีการเชื่อมด้วยเลเซอร์เพื่อให้เกิดประสิทธิภาพและการประกอบที่มีความแม่นยำสูง

ตัวตรวจจับตัวเก็บประจุอัจฉริยะ: ตรวจจับพารามิเตอร์ความจุ การสูญเสีย และแรงดันไฟฟ้าได้อย่างสมบูรณ์ รองรับการตรวจสอบย้อนกลับของข้อมูลและการวิเคราะห์คุณภาพ

เครื่องผสมและเทอีพ็อกซี่: ด้วยเทคโนโลยีการเทแบบสุญญากาศ ทำให้บรรจุภัณฑ์ไม่มีฟอง ช่วยเพิ่มความเป็นฉนวนของผลิตภัณฑ์และระดับการป้องกัน

Piel Electronics อาศัยระบบการผลิตที่ตรวจสอบย้อนกลับได้อย่างสมบูรณ์และการจัดการการควบคุมคุณภาพที่เข้มงวด ทำให้มั่นใจได้ว่าตัวเก็บประจุแต่ละตัวมีประสิทธิภาพทางไฟฟ้าที่โดดเด่นและความสามารถในการปรับตัวด้านสิ่งแวดล้อมที่มั่นคง ช่วยให้ผลิตภัณฑ์ของลูกค้าทำงานได้อย่างน่าเชื่อถือและต่อเนื่องในสถานการณ์การใช้งานต่างๆ

ใบรับรอง
