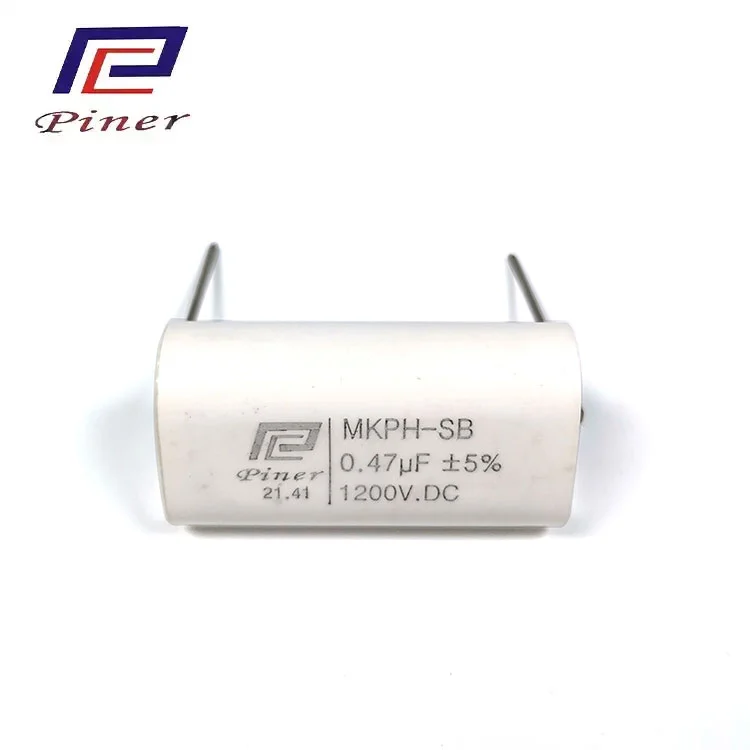

A ตัวเก็บประจุโมดูลการสลับระบบมีบทบาทสำคัญในการแปลงพลังงานโดยการจัดการพลังงานไฟฟ้าภายในวงจรสวิตซ์ ลดความผันผวนของแรงดันไฟฟ้า และรองรับการทำงานที่เสถียรภายใต้โหลดที่เปลี่ยนแปลง เนื่องจากอุปกรณ์จ่ายไฟแบบสวิตชิ่งมีความสำคัญมากขึ้นในอินเวอร์เตอร์ไฟฟ้าโซลาร์เซลล์ ระบบกักเก็บพลังงาน อุปกรณ์ชาร์จรถยนต์ไฟฟ้า และระบบควบคุมอุตสาหกรรม การเลือกตัวเก็บประจุจึงกลายเป็นข้อพิจารณาสำคัญในด้านประสิทธิภาพการใช้พลังงานและการออกแบบวงจร
แหล่งจ่ายไฟแบบสวิตชิ่งจะควบคุมเอาต์พุตไฟฟ้าโดยการเปิดและปิดอุปกรณ์เซมิคอนดักเตอร์อย่างรวดเร็ว กระบวนการนี้ช่วยให้สามารถแปลงพลังงานได้อย่างมีประสิทธิภาพ แต่ยังสร้างแรงดันและกระแสกระเพื่อมที่ต้องได้รับการจัดการโดยวงจรโดยรอบ
ตัวเก็บประจุจัดเก็บและปล่อยพลังงานไฟฟ้าในระหว่างรอบการสลับ ช่วยให้แรงดันไฟฟ้ากระแสตรงคงที่ กรองส่วนประกอบทางไฟฟ้าที่ไม่ต้องการ และลดความผันผวนตลอดระดับพลังงาน ประสิทธิภาพการทำงานมีอิทธิพลต่อแรงดันกระเพื่อม การตอบสนองชั่วคราว การรบกวนทางแม่เหล็กไฟฟ้า และสภาวะการทำงานของชิ้นส่วนอิเล็กทรอนิกส์อื่นๆ
การมีส่วนร่วมของตัวเก็บประจุขึ้นอยู่กับตำแหน่งภายในวงจร ตัวเก็บประจุอินพุตช่วยจัดการความแปรผันของแรงดันไฟฟ้าที่ระดับพลังงาน ในขณะที่ตัวเก็บประจุเอาต์พุตปรับแรงดันไฟฟ้าที่แปลงแล้วที่ส่งไปยังโหลดให้ราบรื่น ตัวเก็บประจุที่ใช้ในวงจรเรโซแนนซ์หรือวงจร Snubber ทำหน้าที่ต่างกัน รวมถึงการรองรับการเปลี่ยนผ่านของสวิตชิ่งและการควบคุมพฤติกรรมของวงจร
การเลือกตัวเก็บประจุเกี่ยวข้องกับมากกว่าความจุที่กำหนดและแรงดันไฟฟ้าที่กำหนด ความต้านทานอนุกรมสมมูล (ESR) ความเหนี่ยวนำอนุกรมสมมูล (ESL) การสูญเสียอิเล็กทริก ความสามารถกระแสกระเพื่อม และอุณหภูมิในการทำงาน ล้วนส่งผลต่อประสิทธิภาพการทำงาน
ESR มีส่วนทำให้เกิดการสูญเสียความต้านทานเมื่อกระแสกระเพื่อมผ่านตัวเก็บประจุ สำหรับแบบจำลองความต้านทานแบบง่าย การสูญเสียกำลังที่เกี่ยวข้องสามารถแสดงเป็น P = I² × ESR โดยที่ I แทนกระแสกระเพื่อมที่มีประสิทธิผล ESR ที่ต่ำกว่าสามารถลดการสูญเสียองค์ประกอบนี้ได้ แม้ว่าประสิทธิภาพจริงจะขึ้นอยู่กับความถี่ อุณหภูมิ โครงสร้าง และสภาวะของวงจรด้วย
ESL ส่งผลต่ออิมพีแดนซ์ความถี่สูงและพฤติกรรมชั่วคราว ในขณะที่คุณสมบัติไดอิเล็กทริกมีอิทธิพลต่อการกระจายพลังงานระหว่างรอบการชาร์จและคายประจุซ้ำๆ อุณหภูมิและความเครียดทางไฟฟ้ายังส่งผลต่ออายุการใช้งานด้วย การเลือกคุณลักษณะที่เหมาะสมสำหรับความถี่ในการทำงานและโปรไฟล์ปัจจุบันจึงสามารถช่วยสร้างสมดุลระหว่างประสิทธิภาพการแปลง ประสิทธิภาพการระบายความร้อน และความเสถียรในระยะยาว
A ตัวเก็บประจุโมดูลการสลับระบบอาจให้บริการฟังก์ชันที่แตกต่างกัน ขึ้นอยู่กับโทโพโลยีกำลังและตำแหน่งของวงจร ในคอนเวอร์เตอร์เรโซแนนซ์ LLC ตัวเก็บประจุจะเป็นส่วนหนึ่งของเครือข่ายเรโซแนนซ์ควบคู่ไปกับองค์ประกอบอุปนัย ลักษณะทางไฟฟ้ามีอิทธิพลต่อความถี่เรโซแนนซ์และสภาวะที่พลังงานถ่ายโอนผ่านตัวแปลง
ในตัวแปลงฟูลบริดจ์แบบเปลี่ยนเฟส (PSFB) ตัวเก็บประจุอาจรองรับการกรองอินพุต การปรับให้เรียบเอาต์พุต หรือฟังก์ชันวงจรอื่นๆ ความจุไฟฟ้า อัตราแรงดันไฟฟ้า ความสามารถกระแสริปเปิล และคุณลักษณะไดอิเล็กตริกที่ต้องการจะแตกต่างกันไปตามบทบาทที่ต้องการ
สำหรับอินเวอร์เตอร์พลังงานแสงอาทิตย์และที่เก็บพลังงาน ตัวเก็บประจุ DC-link จะช่วยรักษาเสถียรภาพของบัส DC ระดับกลางระหว่างขั้นตอนการแปลง ในอุปกรณ์ชาร์จ EV และอุปกรณ์จ่ายไฟของสถานีฐานการสื่อสาร ตัวเก็บประจุรองรับการกรองและการจัดการชั่วคราวภายใต้โหลดการทำงานที่แตกต่างกัน ระบบควบคุมอุตสาหกรรมยังใช้ตัวเก็บประจุเพื่อรักษาสภาพไฟฟ้าที่เหมาะสมในวงจรแปลงและควบคุมกำลัง
ประสิทธิภาพทางไฟฟ้าขึ้นอยู่กับคุณสมบัติของวัสดุ โครงสร้างส่วนประกอบ ความสม่ำเสมอในการผลิต และกระบวนการตรวจสอบ การผลิตตัวเก็บประจุแบบฟิล์มอาจเกี่ยวข้องกับการม้วนฟิล์ม การทำโลหะที่พื้นผิวส่วนท้าย การห่อหุ้ม การทำเครื่องหมาย และการทดสอบทางไฟฟ้า แต่ละขั้นตอนมีส่วนช่วยต่อคุณลักษณะทางกายภาพและทางไฟฟ้าของส่วนประกอบที่เสร็จแล้ว
Guangdong Haoer Electronics Co., Ltd. และบริษัทในเครือ Foshan Pin'er Electronics Co., Ltd. ดำเนินธุรกิจในสาขาชิ้นส่วนอิเล็กทรอนิกส์ที่เกี่ยวข้อง Haoer มุ่งเน้นไปที่หม้อแปลงความถี่สูง ตัวกรอง และตัวเหนี่ยวนำ ในขณะที่ Pin'er เชี่ยวชาญด้านตัวเก็บประจุแบบฟิล์มและตัวเก็บประจุทางอุตสาหกรรม อุปกรณ์การผลิตที่ได้รับการบันทึกไว้ ได้แก่ เครื่องจักรเคลือบโลหะ อุปกรณ์ผสมและเติมอีพอกซีเรซิน ระบบการมาร์กด้วยเลเซอร์ และเครื่องทดสอบตัวเก็บประจุ
การตรวจสอบทางไฟฟ้าสามารถประเมินความจุ ทนต่อแรงดันไฟฟ้า ฉนวน และคุณลักษณะการสูญเสียได้ การตรวจสอบวัสดุขาเข้าและการตรวจสอบผลิตภัณฑ์ขาออกยังเป็นส่วนหนึ่งของกระบวนการควบคุมคุณภาพที่จัดทำเป็นเอกสารอีกด้วย มาตรการเหล่านี้เกี่ยวข้องกับการรักษาความสม่ำเสมอในการผลิต โดยเฉพาะอย่างยิ่งสำหรับส่วนประกอบที่ใช้ในการแปลงพลังงานที่มีความต้องการสูง
การปรับปรุงประสิทธิภาพการใช้พลังงานจำเป็นต้องมีการออกแบบที่ประสานกันทั่วทั้งวงจรการแปลงที่สมบูรณ์ โดยทั่วไปวิศวกรจะประเมินความถี่ของการสวิตชิ่ง โปรไฟล์โหลด กระแสริปเปิล สภาวะความร้อน การวางส่วนประกอบ และคุณลักษณะทางไฟฟ้าของส่วนประกอบที่เชื่อมต่อถึงกัน การเพิ่มความจุเพียงอย่างเดียวไม่จำเป็นต้องเพิ่มประสิทธิภาพ เนื่องจากขนาด การสูญเสีย การตอบสนองชั่วคราว และความเสถียรของวงจรต้องนำมาพิจารณาร่วมกัน
ดังนั้น ตัวเก็บประจุโมดูลการสลับระบบจึงควรได้รับการประเมินตามฟังก์ชันทางไฟฟ้าเฉพาะของมัน แทนที่จะเป็นส่วนประกอบแบบแยกส่วน ในระบบที่ใช้โทโพโลยี LLC หรือ PSFB การเลือกตัวเก็บประจุและการจำลองวงจรสามารถช่วยประเมินพฤติกรรมเรโซแนนซ์ ความเค้นทางไฟฟ้า และสภาวะการทำงานที่คาดหวังก่อนการตรวจสอบความถูกต้องของต้นแบบ
เนื่องจากอิเล็กทรอนิกส์กำลังยังคงให้บริการพลังงานทดแทน การขนส่ง โทรคมนาคม และระบบอัตโนมัติทางอุตสาหกรรม การออกแบบตัวเก็บประจุจึงยังคงเชื่อมโยงอย่างใกล้ชิดกับประสิทธิภาพการแปลงพลังงาน การทำความเข้าใจปฏิสัมพันธ์ระหว่างวัสดุอิเล็กทริก พารามิเตอร์ทางไฟฟ้า โครงสร้างวงจร และสภาวะการทำงาน ถือเป็นพื้นฐานในทางปฏิบัติสำหรับการประเมินว่าตัวเก็บประจุโมดูลการสลับระบบมีส่วนช่วยในเรื่องประสิทธิภาพการใช้พลังงาน
