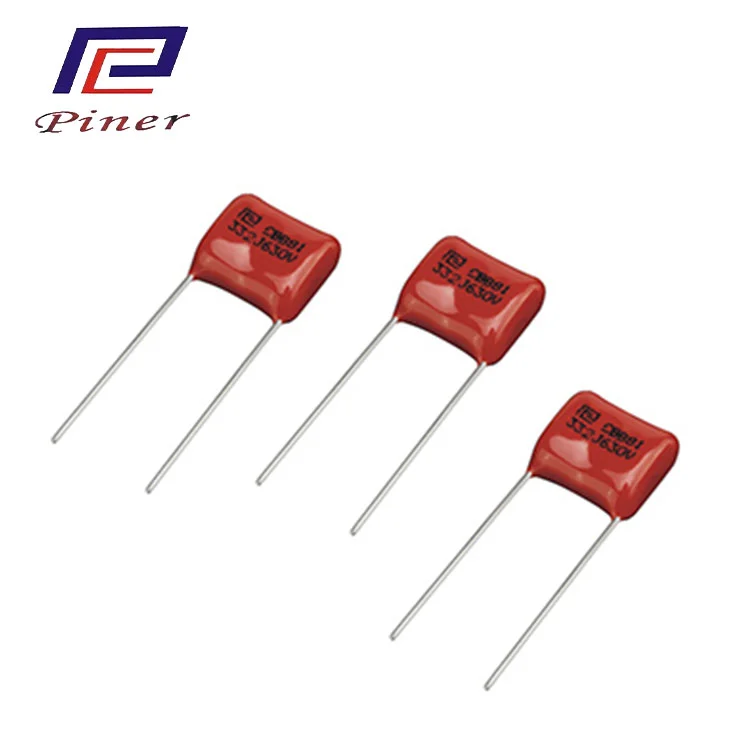

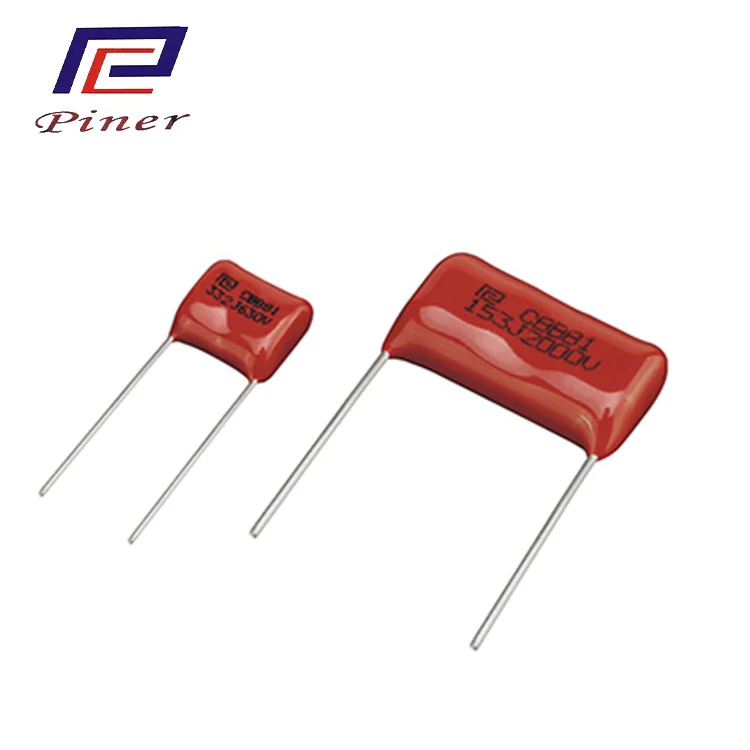

ตัวเก็บประจุพัลส์บอร์ดควบคุมกระแสเกินสูง

พัลส์คาปาซิเตอร์ของบอร์ดควบคุมกระแสไฟเกินสูงที่จัดทำโดย Piner Manufacturing เป็นส่วนประกอบ "ทรงพลัง" ที่ออกแบบมาเป็นพิเศษสำหรับสภาพแวดล้อมที่รุนแรงซึ่งมีไฟฟ้าแรงสูง ความถี่สูง และกระแสไฟสูง โครงสร้างอิเล็กโทรดคอมโพสิตที่เป็นเอกลักษณ์ช่วยรักษาสมดุลระหว่างความสามารถในการรองรับกระแสไฟและความน่าเชื่อถือในการซ่อมแซมตัวเองได้อย่างชาญฉลาด ทำให้เป็นตัวเลือกที่ขาดไม่ได้ในสาขาสำคัญๆ เช่น การจ่ายไฟแบบสวิตชิ่ง อินเวอร์เตอร์พลังงานใหม่ และการทำความร้อนทางอุตสาหกรรม

ส่งคำถาม

รายละเอียดสินค้า

คุณสมบัติ

ความต้านทานไฟฟ้าแรงสูงและฉนวนสูง: วัสดุโพลีโพรพีลีนที่ใช้ในตัวเก็บประจุพัลส์บอร์ดควบคุมกระแสไฟเกินสูงที่ผลิตโดย Piner Factory มีความต้านทานแรงดันไฟฟ้าสูง

การสูญเสียต่ำ (ค่า D ต่ำ): แทนเจนต์ของมุมการสูญเสียอิเล็กทริกมีขนาดเล็กมาก ส่งผลให้เกิดความร้อนน้อยลงที่ความถี่สูงและมีประสิทธิภาพสูง

ลักษณะความถี่ที่ดีเยี่ยม: ความจุไฟฟ้าเปลี่ยนแปลงเล็กน้อยตามความถี่ ทำให้เหมาะสำหรับวงจรความถี่สูง

เสถียรภาพอุณหภูมิที่ดี: ค่าสัมประสิทธิ์อุณหภูมิของความจุเป็นลบและเป็นเส้นตรงเป็นสิ่งที่ดี

ความทนทานต่อกระแสพัลส์สูง: ด้วยอิเล็กโทรดอลูมิเนียมฟอยล์และ ESR ต่ำ

การรักษาตัวเอง: ปรับปรุงความน่าเชื่อถือของการทำงานในระยะยาว

มาตรฐานอ้างอิง	GB14579 IEC60384-17
หมวดหมู่ภูมิอากาศ	40/85/21
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ	1,000VDC ~ 3000VDC
ช่วงความจุ	0.001uF ~ 1.0uF
ความอดทนของความจุ	±5%(เจ)±10%(เค)
ระหว่างขั้วป้องกันแรงดันไฟฟ้า	2.5Un กระแสตรง (10 วินาที)
ความต้านทานของฉนวน (ที่ 20°C)	ระหว่างเทอร์มินัล≥30000MΩCR≤0.33uF (100vdc 60s) ≥7500s CR>0.33uF (100vdc 60s)
ปัจจัยการกระจาย	DF≤0.0010 (10กิโลเฮิร์ตซ์)

CBB81 สเปคปกติ

ขนาดหน่วย:มม

จัดอันดับหมวก	1,000VDC					1600VDC					2000VDC
จัดอันดับหมวก	W	H	T	P	ΦD	W	H	T	P	ΦD	W	H	T	P	ΦD
0.0022uF	18	12.5	6.5	15	0.8	18	12.5	6.5	15	0.8	18	12.5	7	15	0.8
0.0047uF	18	14.5	9	15	0.8	18	12.5	9	15	0.8	18	15	9.5	15	0.8
0.0056uF	18	14	8.5	15	0.8	18	14	8.5	15	0.8	25	13.5	8	22	0.8
0.0068uF	18	13.5	7.5	15	0.8	18	13.5	7.5	15	0.8	25	14.1	8.5	22	0.8
0.0082uF	18	14	8.5	15	0.8	18	14	8.5	15	0.8	25	15	9	22	0.8
0.010uF	18	12	7	15	0.8	18	12	7	15	0.8	25	16.5	11	22	0.8
0.015uF	18	15.5	10	15	0.8	18	15.5	10	15	0.8	25	14	8.5	22	0.8
0.020uF	18	17	10	15	0.8	18	17	10	15	0.8	25	16	9	22	0.8
0.022uF	18	17.5	10.5	15	0.8	18	17.5	10.5	15	0.8	25	15.5	10	22	0.8
0.024uF	18	18	10.5	15	0.8	18	18	10.5	15	0.8	25	17	9.5	22	0.8
0.027uF	25	15.5	8	22	0.8	25	15.5	8	22	0.8	25	17.5	10	22	0.8
0.030uF	25	15.5	8.5	22	0.8	25	15.5	8.5	22	0.8	25	18.5	11	22	0.8
0.039uF	25	16.5	9.5	22	0.8	25	16.5	9.5	22	0.8	25	20	12.5	22	0.8
0.10uF	34	19	11.5	31	0.8	34	19	11.5	31	0.8	34	29	21.5	31	0.8

หมายเหตุ: ขนาดข้างต้นใช้สำหรับการอ้างอิงเท่านั้น มีการปรับแต่งตามความต้องการของลูกค้า

ขอบเขตการสมัคร

เนื่องจากแรงดันไฟฟ้าสูง ความถี่สูง และลักษณะกระแสไฟขนาดใหญ่ CBB81 จึงถูกนำมาใช้กันอย่างแพร่หลายใน:

แหล่งจ่ายไฟแบบสวิตชิ่ง (SMPS): เป็นตัวกรอง ตัวสะท้อนเสียง และตัวเก็บประจุแบบดูดซับสำหรับอินพุต/เอาต์พุต โดยเฉพาะอย่างยิ่งในการใช้งานที่มีกำลังสูง

อินเวอร์เตอร์ความถี่สูง: รองรับ DC และวงจรบัฟเฟอร์ใน UPS, อินเวอร์เตอร์พลังงานแสงอาทิตย์ และเครื่องแปลงความถี่

บัลลาสต์อิเล็กทรอนิกส์: วงจรแก้ไขเรโซแนนซ์และตัวประกอบกำลัง (PFC) ในหลอดฟลูออเรสเซนต์ หลอดประหยัดไฟ และวงจรขับ LED

เครื่องทำความร้อนแม่เหล็กไฟฟ้า: วงจรการสั่น LC ในเตาแม่เหล็กไฟฟ้าและอุปกรณ์ทำความร้อนแบบเหนี่ยวนำ

วงจรพัลส์ไฟฟ้าแรงสูง: อุปกรณ์เลเซอร์ เครื่องเอ็กซ์เรย์

อุปกรณ์เครื่องเสียง: เครือข่ายการแบ่งความถี่ในระบบเสียงระดับไฮเอนด์ เนื่องจากมีลักษณะการบิดเบือนที่ต่ำ

อิเล็กทรอนิกส์สำหรับยานยนต์: ที่ชาร์จรถยนต์ไฟฟ้า อุปกรณ์จ่ายไฟออนบอร์ด ฯลฯ

Application Fields

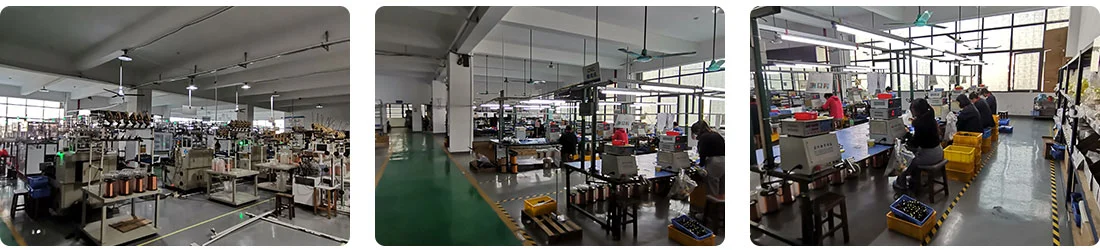

ความแข็งแกร่งของโรงงาน

บริษัท Foshan Pin'er Electronics Co., Ltd. เป็นผู้ผลิตตัวเก็บประจุแบบฟิล์มระดับมืออาชีพที่ผสานรวมการพัฒนา การออกแบบ การผลิต การขาย และบริการหลังการขาย บริษัทมีพื้นที่โรงงานมากกว่า 3,000 ตารางเมตร มีความเชี่ยวชาญในการผลิตประเภท CBB21, ประเภท CBB22, ประเภท CL21, ประเภท CBB60, ประเภท CBB61, ตัวเก็บประจุมาตรฐานความปลอดภัย X2, เตาแม่เหล็กไฟฟ้าในครัวเรือน ฯลฯ รวมถึงตัวเก็บประจุแบบฟิล์มโลหะ

บริษัทมีความสามารถด้านเทคนิคและการวิจัยและพัฒนาที่แข็งแกร่ง ผลิตภัณฑ์ของบริษัทปฏิบัติตามการรับรองระบบการจัดการคุณภาพ ISO9001-2015 อย่างเคร่งครัด ซีรีย์ตัวเก็บประจุมาตรฐานความปลอดภัย MKPX2 ผ่านการรับรอง UL ในสหรัฐอเมริกา, การรับรอง CUL ในแคนาดา, การรับรอง VDE ในเยอรมนี และการรับรอง CQC ในประเทศจีน ผลิตภัณฑ์ของบริษัททั้งหมดเป็นไปตามข้อกำหนดการคุ้มครองสิ่งแวดล้อมล่าสุดของสหภาพยุโรป และสอดคล้องกับมาตรฐาน RoHS และ REACH เราสามารถให้บริการแบบ "ครบวงจร" แบบมืออาชีพและครบวงจรสำหรับเครื่องจักรอิเล็กทรอนิกส์ครบวงจรในสาขาต่างๆ เช่น อุปกรณ์จ่ายไฟ การสื่อสาร เสียงและวิดีโอ อิเล็กทรอนิกส์ในยานยนต์ เครื่องใช้ในบ้านและผลิตภัณฑ์ดิจิทัล รวมถึงสาขาผลิตภัณฑ์อิเล็กทรอนิกส์พลังงานใหม่

บริษัทมีพนักงานที่มีประสบการณ์และทีมผู้บริหารมืออาชีพและมีประสิทธิภาพ เพื่อให้มั่นใจว่าทุกด้านตั้งแต่การวิจัยและพัฒนาไปจนถึงการผลิตเป็นไปตามมาตรฐานระดับสูง Gooder Electronics ยึดมั่นในหลักการของ "นวัตกรรมทางเทคโนโลยี คุณภาพมาก่อน การบริการสำคัญที่สุด และความร่วมมือแบบ win-win" มาโดยตลอด โดยมุ่งเน้นที่สาขาส่วนประกอบแม่เหล็กอย่างลึกซึ้งอย่างต่อเนื่อง โดยมุ่งมั่นที่จะเติบโตและกลายเป็นองค์กรชั้นนำในอุตสาหกรรม

Company strength

ใบรับรอง

Certificate

โลจิสติกส์

เราใช้บริการจัดส่งด่วนระหว่างประเทศ (เช่น DHL, UPS, TNT, FedEx) สำหรับการจัดส่ง และยังสามารถเสนอทางเลือกการขนส่งทางอากาศและทางทะเลตามความต้องการของคุณ

Packaging And Shipping

คำถามที่พบบ่อย

ถาม: สามารถจัดหาผลิตภัณฑ์ที่กำหนดเองได้หรือไม่?

ก. ใช่. เราสามารถปรับข้อมูลจำเพาะของผลิตภัณฑ์ โลโก้ บรรจุภัณฑ์ ฯลฯ ตามความต้องการของคุณได้ โปรดระบุการออกแบบหรือข้อกำหนดเฉพาะ แล้วเราจะประเมินความเป็นไปได้และเสนอแนวทางแก้ไข

คำถาม: คุณมั่นใจในคุณภาพของผลิตภัณฑ์ได้อย่างไร?

คำตอบ: เราได้รับการรับรองเช่น ISO9001 สำหรับระบบคุณภาพ มีขั้นตอนการตรวจสอบคุณภาพหลายขั้นตอนในระหว่างกระบวนการผลิต เราสามารถจัดทำรายงานการตรวจสอบโรงงานและสนับสนุนการตรวจสอบของบุคคลที่สาม (เช่น SGS)

ถาม: สามารถจัดเตรียมตัวอย่างได้หรือไม่? ต้นทุนตัวอย่างคำนวณอย่างไร

ตอบ: สามารถจัดเตรียมตัวอย่างได้ สำหรับผลิตภัณฑ์ปกติ ตัวอย่างไม่มีค่าใช้จ่าย แต่ลูกค้าต้องรับผิดชอบค่าขนส่ง ตัวอย่างที่กำหนดเองจะต้องเสียค่าธรรมเนียม ค่าใช้จ่ายตัวอย่างจะได้รับคืนหลังจากสั่งซื้อปริมาณมาก
