การวิเคราะห์การประยุกต์ใช้ตัวเก็บประจุแบบฟิล์มในอุปกรณ์ทำความร้อนแม่เหล็กไฟฟ้า

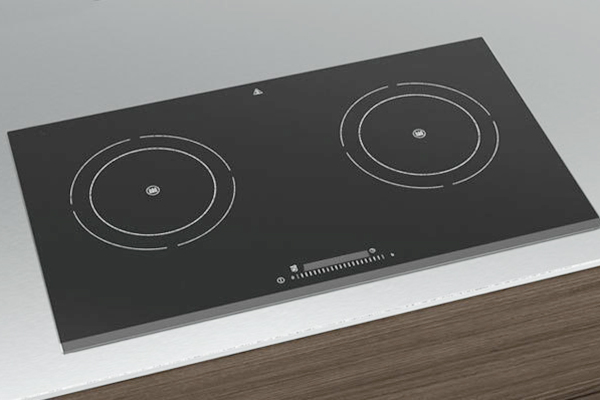

เทคโนโลยีการทำความร้อนด้วยแม่เหล็กไฟฟ้า (IH) ถูกนำมาใช้กันอย่างแพร่หลายในเครื่องใช้ในครัวเรือนและอุปกรณ์อุตสาหกรรม รวมถึงเตาแม่เหล็กไฟฟ้า หม้อหุงข้าว IH เครื่องทำน้ำอุ่นแบบเหนี่ยวนำ เครื่องปิดผนึก และเตาหลอมอุตสาหกรรม อุปกรณ์เหล่านี้แปลงไฟหลัก AC หรือไฟ DC เป็น AC ความถี่สูง (1 kHz - 1 MHz) ผ่านวงจรอินเวอร์เตอร์ฮาล์ฟบริดจ์หรือฟูลบริดจ์ กระแสความถี่สูงจะสร้างสนามแม่เหล็กสลับ ซึ่งกระตุ้นให้เกิดกระแสหมุนวนในวัตถุที่เป็นโลหะ ทำให้เกิดความร้อน

ตัวเก็บประจุแบบฟิล์มมีบทบาทสำคัญในวงจร IH โดยทำหน้าที่หลักสามประการ:

1. การกรอง EMC อินพุต (C1/C2)

พร้อมด้วยโช้คโหมดทั่วไปตัวเก็บประจุแบบฟิล์มสร้างตัวกรองประเภท Pi ที่อินพุต AC ลดการรบกวนทางแม่เหล็กไฟฟ้าที่เกิดจากการสลับความเร็วสูง IGBT และปกป้องอุปกรณ์จากการรบกวนกริดภายนอก โดยทั่วไป C1 จะใช้ตัวเก็บประจุชนิด MKP‑X2 (3 µF -- 10 µF, 275 VAC -- 300 VAC, การเชื่อมต่อ Y) ในขณะที่ C2 ใช้ตัวเก็บประจุแบบฟิล์มเคลือบโลหะ MKP (3 µF -- 10 µF, 450 VAC -- 500 VAC, การเชื่อมต่อแบบเดลต้า)

2. ดีซีลิงค์ (C3)

หลังจากการแก้ไขบริดจ์สามเฟส C3 จะทำงานร่วมกับตัวเหนี่ยวนำเพื่อทำให้การพัลซิ่ง DC กลายเป็น DC ที่เสถียรสำหรับสเตจอินเวอร์เตอร์ราบรื่น บทบาทหลักคือการรองรับ DC‑Link --- ดูดซับกระแสกระเพื่อมและแรงดันไฟฟ้าฮาร์มอนิกที่สร้างขึ้นโดยการสลับ IGBT ป้องกันการสั่นไหวในบัส DC ที่อาจสร้างความเสียหายให้กับ IGBT และทำให้อายุการใช้งานของอุปกรณ์สั้นลง

3. วงจรเรโซแนนซ์ความถี่สูง

ตัวเก็บประจุเรโซแนนซ์ (โดยทั่วไปคือ 0.1 µF - 0.8 µF พิกัดสูงสุด 1600 V DC) จะสร้างวงจรถังที่มีขดลวดเหนี่ยวนำ ทำให้เกิดสนามแม่เหล็กสั่นความถี่สูงที่สร้างความร้อนในชิ้นงานโลหะ โดยทั่วไปเตาแม่เหล็กไฟฟ้าจะทำงานที่ 20 kHz - 40 kHz ซึ่งสร้างกระแส dv/dt สูง และกระแสพัลซิ่งขนาดใหญ่ผ่านตัวเก็บประจุเรโซแนนซ์

ทำไมต้องใช้ตัวเก็บประจุแบบฟิล์ม?

ตัวเก็บประจุแบบฟิล์มโพลีโพรพิลีนเคลือบโลหะเป็นที่ต้องการสำหรับการใช้งาน IH เนื่องจาก:

● การสูญเสียความถี่สูงต่ำ -- ปัจจัยการกระจายต่ำช่วยให้มั่นใจได้ถึงความร้อนภายในที่น้อยที่สุด
● ESR และ ESL ต่ำ -- มีความสำคัญอย่างยิ่งต่อการจ่ายกระแสกระเพื่อมสูงในขณะที่ลดการสร้างความร้อน ตัวเก็บประจุ MKP ขั้นสูงสามารถบรรลุ ESR ต่ำกว่า 15 mΩ ซึ่งช่วยลดความเสี่ยงจากอุณหภูมิที่เพิ่มขึ้นได้อย่างมาก
● ความสามารถในการทนต่อ dv/dt สูง -- จำเป็นสำหรับวงจรเรโซแนนซ์ที่มีการเปลี่ยนแปลงแรงดันไฟฟ้าอย่างรวดเร็ว
● คุณสมบัติการรักษาตัวเองได้ดีเยี่ยม -- การสลายไดอิเล็กทริกเฉพาะที่จะหายไปโดยไม่มีความล้มเหลวร้ายแรง ทำให้มั่นใจได้ถึงอายุการใช้งานที่ยาวนาน
● การออกแบบที่ไม่มีโพลาไรซ์ -- ลดความซับซ้อนของโครงร่างวงจรและรองรับแรงดันย้อนกลับโดยไม่เกิดความเสียหาย
● ขนาดกะทัดรัดพร้อมความหนาแน่นของพลังงานสูง -- ช่วยให้มีการออกแบบที่บางและบูรณาการสำหรับเครื่องใช้ไฟฟ้า IH สมัยใหม่

ตัวเก็บประจุแบบฟิล์มเป็นส่วนประกอบที่ขาดไม่ได้ในอุปกรณ์ทำความร้อนแม่เหล็กไฟฟ้า ช่วยให้การทำงานความถี่สูงเชื่อถือได้ การแปลงพลังงานอย่างมีประสิทธิภาพ และอายุการใช้งานยาวนาน สำหรับ OEM และผู้ผลิตแหล่งจ่ายไฟ การเลือกตัวเก็บประจุแบบฟิล์มที่มีข้อกำหนดเฉพาะที่เหมาะสม --- รวมถึงพิกัดแรงดันไฟฟ้า ความสามารถ dv/dt, ESR และประสิทธิภาพการระบายความร้อน --- ถือเป็นสิ่งสำคัญในการรับรองความน่าเชื่อถือของผลิตภัณฑ์และความสามารถในการแข่งขันในตลาด
