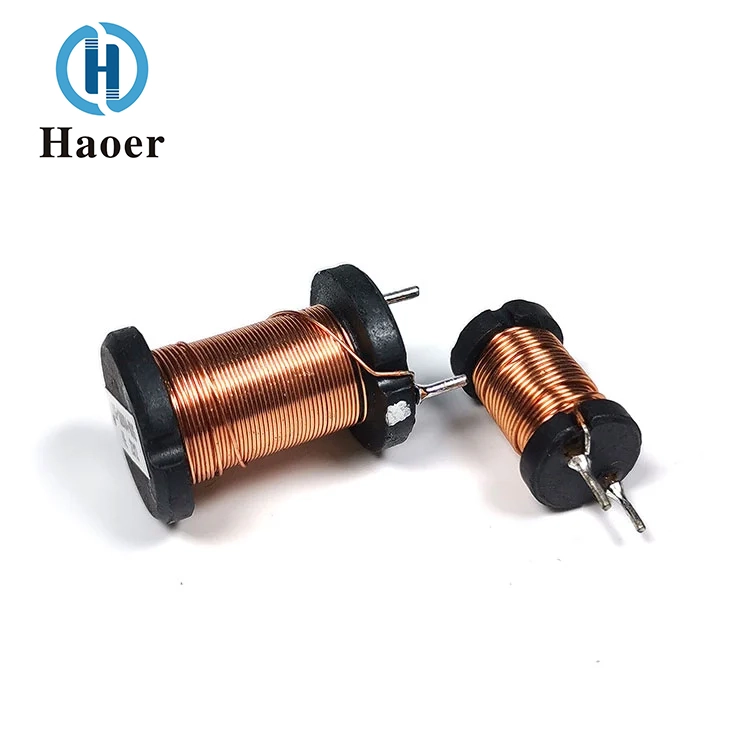

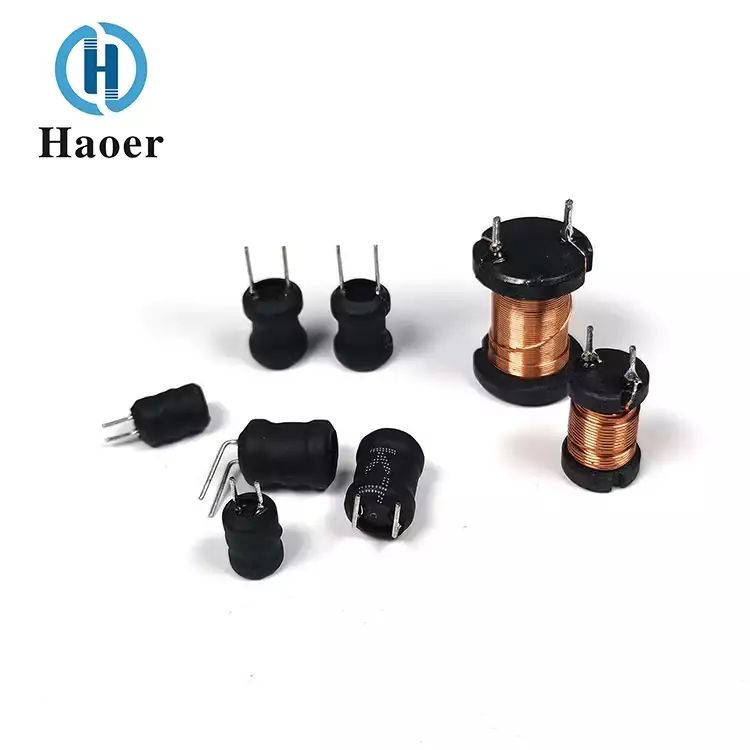

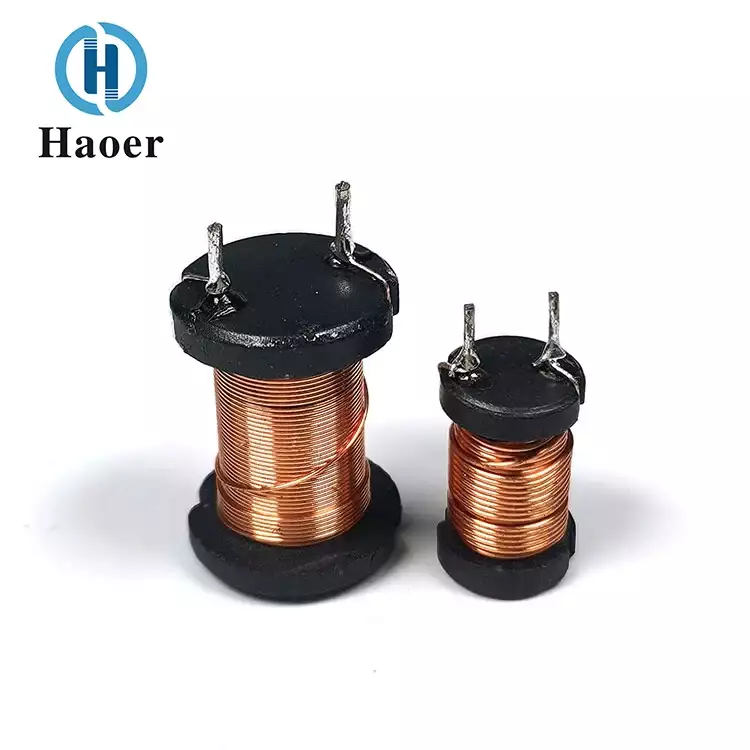

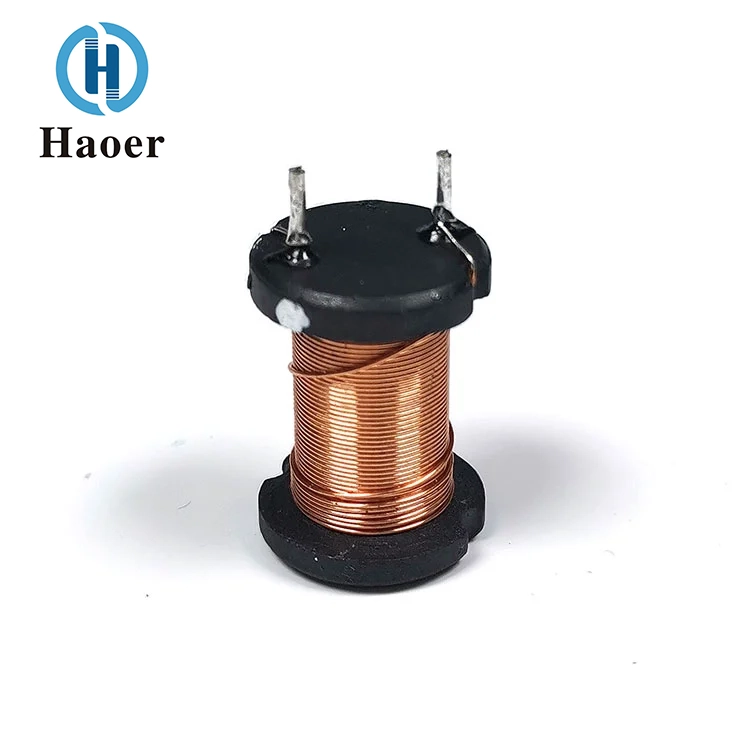

Choke Coil 2DR Plug-in ตัวเหนี่ยวนำรูปตัว L

ลักษณะเฉพาะ

ชุดตัวเหนี่ยวนำรูปตัว I:

1. ตัวเหนี่ยวนำรูปตัว L ปลั๊กคอยล์ Choke 2DR ที่ผลิตโดย Haoer Electronics ตัวเหนี่ยวนำรูปตัว I มักจะประกอบด้วยแกนแม่เหล็กรูปตัว I และขดลวดพันรอบแกนแม่เหล็ก โดยทั่วไปแกนแม่เหล็กจะทำจากวัสดุแม่เหล็ก เช่น เฟอร์ไรต์ ซึ่งมีความสามารถในการซึมผ่านของแม่เหล็กสูง และสามารถเพิ่มสนามแม่เหล็กและปรับปรุงประสิทธิภาพของตัวเหนี่ยวนำได้ คอยล์มักทำโดยการพันลวดเคลือบ และจำนวนรอบ เส้นผ่านศูนย์กลางของลวด และพารามิเตอร์อื่นๆ ของคอยล์อาจแตกต่างกันไปตามความต้องการใช้งานที่แตกต่างกัน

2. เมื่อกระแสไฟฟ้าไหลผ่านขดลวดของตัวเหนี่ยวนำรูปตัว I สนามแม่เหล็กจะถูกสร้างขึ้นรอบๆ และขนาดของสนามแม่เหล็กจะเป็นสัดส่วนกับขนาดของกระแส ตามกฎการเหนี่ยวนำแม่เหล็กไฟฟ้าของฟาราเดย์ การเปลี่ยนแปลงสนามแม่เหล็กจะสร้างแรงเคลื่อนไฟฟ้าเหนี่ยวนำในขดลวด ซึ่งขัดขวางการเปลี่ยนแปลงของกระแส ดังนั้น ตัวเหนี่ยวนำรูปตัว I จึงมีคุณลักษณะในการขัดขวางการเปลี่ยนแปลงของกระแส โดยมีความต้านทานเล็กน้อยต่อกระแส DC และการเหนี่ยวนำขนาดใหญ่ต่อกระแส AC ขนาดของการเหนี่ยวนำจะแปรผันตามความถี่และความเหนี่ยวนำของสัญญาณ AC

3. ตัวเหนี่ยวนำรูปตัว I ถูกใช้ในวงจรกรอง, วงจรกักเก็บพลังงาน, วงจรหม้อแปลงไฟฟ้า และการปราบปราม EMI

รายละเอียดสินค้า

พารามิเตอร์

กวางตุ้ง Haoer Electronics Co., Ltd.

Guangdong Haoer Electronics Co., Ltd. ก่อตั้งขึ้นในปี 2008 เป็นผู้ผลิตชั้นนำที่เชี่ยวชาญด้านส่วนประกอบแม่เหล็ก เช่น หม้อแปลงความถี่สูง ตัวกรอง และตัวเหนี่ยวนำ โซลูชันของเรารองรับอุตสาหกรรมที่หลากหลาย รวมถึงระบบแสงสว่าง เครื่องใช้ในบ้าน พลังงานแสงอาทิตย์ ระบบ UPS อิเล็กทรอนิกส์ในยานยนต์ และอุปกรณ์สื่อสาร

สำนักงานใหญ่มีฐานการผลิตหลายแห่งในเมืองฝอซาน มณฑลกวางตุ้ง และได้รับการสนับสนุนจากทีมงานที่ทุ่มเทมากกว่า 1,000 คน เราดำเนินงานสายการผลิตอัตโนมัติเต็มรูปแบบที่ล้ำสมัยและใช้เครื่องมือทดสอบขั้นสูง โครงสร้างพื้นฐานที่แข็งแกร่งนี้ช่วยให้เราสามารถรักษากำลังการผลิตต่อปีได้มากกว่า 100 ล้านหน่วย

ความมุ่งมั่นของเราในด้านคุณภาพและความปลอดภัยได้รับการตรวจสอบโดยการรับรองอันทรงเกียรติ เช่น CQC, UL, ISO 9000 และ TS 16949 Haoer ขับเคลื่อนโดยบุคลากรที่มีทักษะและนำทางโดยหลักการสำคัญของนวัตกรรม ความเป็นเลิศด้านคุณภาพ และการทำงานร่วมกันโดยยึดลูกค้าเป็นศูนย์กลาง Haoer ทุ่มเทให้กับการสร้างมูลค่าที่เหนือกว่าและบรรลุการเติบโตร่วมกันกับพันธมิตรทั่วโลก

ตัวเหนี่ยวนำรูปตัว I ปลั๊กอินคอยล์คอยล์ 2DR เป็นองค์ประกอบโช้คชนิดปลั๊กปลายคู่ที่มีศูนย์กลางรอบแกนแม่เหล็กรูปร่าง "I" "2DR" คือตัวระบุรุ่นซีรีส์ โดยส่วนใหญ่จะมีคุณสมบัติการปราบปราม EMI (การรบกวนทางแม่เหล็กไฟฟ้า) และฟังก์ชันการควบคุมกระแสไฟฟ้า ด้วยคุณลักษณะการติดตั้งแบบปลั๊กอินและการออกแบบวงจรแม่เหล็กที่ได้รับการปรับปรุงให้เหมาะสม ทำให้กลายเป็นองค์ประกอบสำคัญในการป้องกันการรบกวนในวงจรไฟฟ้าและสายสัญญาณ

คุณสมบัติและข้อดี

แกนไอบีม:

ตัวเหนี่ยวนำรูปตัว L แบบปลั๊กอิน Choke Coil 2DR ทำจากวัสดุเฟอร์ไรต์นิกเกิล-สังกะสีหรือแมงกานีส-สังกะสีที่มีการซึมผ่านของแม่เหล็กสูง รูปร่าง "I" สามารถรวมศูนย์สนามแม่เหล็กและลดการรั่วไหลของแม่เหล็ก คอลัมน์กลางให้การสนับสนุนการพันขดลวดอย่างมั่นคง และแผ่นหน้าแปลนที่ปลายทั้งสองข้างช่วยเพิ่มเสถียรภาพของโครงสร้าง

ขดลวดสำลัก:

ลวดทองแดงไร้ออกซิเจนพันแน่นรอบเสากลางของแกน เส้นผ่านศูนย์กลางของสายไฟและจำนวนรอบได้รับการจับคู่อย่างแม่นยำตามความต้องการของโช้ค เพื่อให้มั่นใจว่ามีคุณลักษณะอิมพีแดนซ์สูงต่อการรบกวน AC ความถี่เฉพาะ

หมุดเชื่อมต่อ:

หมุดโลหะชุบดีบุกตะกั่วแนวตั้งสองตัวได้รับการแก้ไขที่ปลายทั้งสองด้านของแกน เหมาะสำหรับการเชื่อมรูทะลุบนบอร์ด PCB มีความแข็งแรงเชิงกลสูงและมีค่าการนำไฟฟ้าที่ดีเยี่ยม และมีโอกาสน้อยที่จะทำให้เกิดการลัดวงจรหรือวงจรเปิด

ชั้นป้องกันฉนวน:

หุ้มด้วยท่อหดด้วยความร้อนที่ได้รับการรับรอง UL หรือการห่อหุ้มอีพอกซีเรซิน ทำหน้าที่เป็นฉนวน ป้องกันความชื้นและป้องกันทางกล และป้องกันไม่ให้ขดลวดเสียหาย

ตัวเหนี่ยวนำรูปตัว I ปลั๊กอินคอยล์โช้ค 2DR ผ่านการออกแบบโครงสร้างและประสิทธิภาพที่สมดุล แสดงให้เห็นถึงความน่าเชื่อถือสูงและความคุ้มค่าสูงในสถานการณ์ปัจจุบันที่ป้องกันการรบกวนและมีเสถียรภาพ เป็นหนึ่งในองค์ประกอบหลักในอุปกรณ์อิเล็กทรอนิกส์ที่ช่วยให้วงจรมีความเสถียร

กระบวนการผลิตตัวเหนี่ยวนำ

1.Winding

2.การประกอบอัตโนมัติ

3. การทดสอบที่ครอบคลุม

4.การจัดเก็บผลิตภัณฑ์
