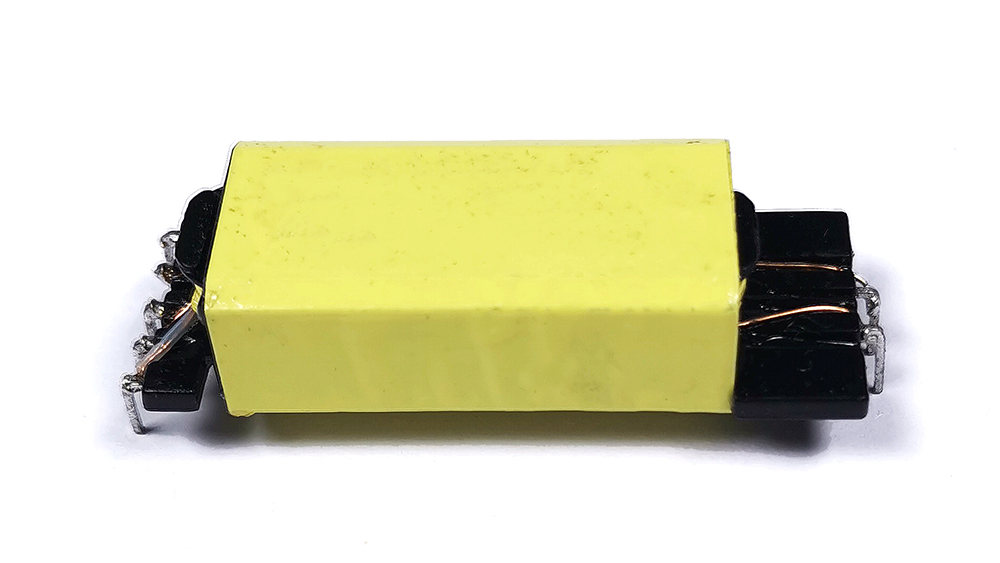

หม้อแปลงความถี่สูงเป็นส่วนประกอบแม่เหล็กไฟฟ้าที่สำคัญในระบบอิเล็กทรอนิกส์กำลัง หน้าที่หลักคือการแปลงแรงดันไฟฟ้า การแยกไฟฟ้า และการถ่ายโอนพลังงานในวงจรสวิตชิ่งความถี่สูง ซึ่งแตกต่างจากหม้อแปลงความถี่สายแบบดั้งเดิม หม้อแปลงความถี่สูงมักจะทำงานที่ความถี่ตั้งแต่สิบกิโลเฮิรตซ์ (kHz) ถึงหลายเมกะเฮิรตซ์ (MHz) ความแตกต่างพื้นฐานนี้นำไปสู่การเปลี่ยนแปลงที่สำคัญในวัสดุแกน โครงสร้างการม้วน และวิธีการออกแบบ ผู้ผลิตแหล่งที่มาที่มีคุณสมบัติเหมาะสม ---ซึ่งมีความสามารถในการวิจัยและพัฒนาภายในองค์กร การผลิต และการทดสอบ --- สามารถจัดการกระบวนการทั้งหมดตั้งแต่การเลือกวัสดุหลักไปจนถึงการจัดส่งขั้นสุดท้าย โดยจัดหาส่วนประกอบแม่เหล็กที่สำคัญสำหรับการจ่ายไฟขั้นปลาย อุปกรณ์สื่อสาร และระบบพลังงานใหม่
1. หลักการทำงานและการเลือกใช้วัสดุ
หม้อแปลงความถี่สูงทำงานตามกฎการเหนี่ยวนำแม่เหล็กไฟฟ้าของฟาราเดย์ เมื่อกระแสสลับความถี่สูงไหลผ่านขดลวดปฐมภูมิ จะทำให้เกิดฟลักซ์แม่เหล็กสลับในแกนกลาง ซึ่งเหนี่ยวนำให้เกิดแรงเคลื่อนไฟฟ้าในขดลวดทุติยภูมิ เนื่องจากความถี่สูง การสูญเสียกระแสเอ็ดดี้และการสูญเสียฮิสเทรีซิสในแกนกลางจึงเพิ่มขึ้นอย่างมาก ดังนั้น วัสดุแกนกลางต้องมีความต้านทานไฟฟ้าสูง แรงบังคับต่ำ และความหนาแน่นฟลักซ์อิ่มตัวปานกลาง วัสดุแกนกลางทั่วไป ได้แก่ เฟอร์ไรต์ โลหะผสมอสัณฐาน โลหะผสมนาโนคริสตัลไลน์ และแกนผง การเลือกขึ้นอยู่กับความถี่ในการทำงานและระดับพลังงานเป้าหมาย: พาวเวอร์เฟอร์ไรต์เหมาะสำหรับสิบถึงร้อย kHz ในขณะที่แกนอสัณฐานและนาโนคริสตัลไลน์จะดีกว่าสำหรับความถี่ที่สูงกว่าหรือการใช้งานที่มีกำลังสูง
2. พารามิเตอร์การออกแบบที่สำคัญ
การออกแบบหม้อแปลงความถี่สูงเกี่ยวข้องกับพารามิเตอร์ที่สำคัญหลายประการ: อัตราส่วนรอบ, ตัวเหนี่ยวนำ, ตัวเหนี่ยวนำการรั่วไหล, ความจุแบบกระจาย และความสามารถในการกระจายความร้อน การเหนี่ยวนำการรั่วไหลส่งผลโดยตรงต่อแรงดันไฟกระชากบนอุปกรณ์สวิตช์และความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC) ดังนั้นจึงต้องควบคุมผ่านการจัดเรียงของขดลวด ช่องว่างอากาศหลัก และมาตรการป้องกัน ความจุไฟฟ้าแบบกระจายมีอิทธิพลต่อคุณลักษณะของวงจรเรโซแนนซ์ความถี่สูง โดยเฉพาะอย่างยิ่งในโทโพโลยี เช่น ตัวแปลงเรโซแนนซ์ LLC ซึ่งจำเป็นต้องมีการควบคุมที่แม่นยำ ในการผลิตจำนวนมาก ผู้ผลิตจากแหล่งที่เชื่อถือได้ใช้อุปกรณ์การขึ้นลานอัตโนมัติ กระบวนการชุบสูญญากาศ และการทดสอบอายุอย่างเข้มงวดเพื่อให้มั่นใจถึงความสม่ำเสมอและความน่าเชื่อถือ

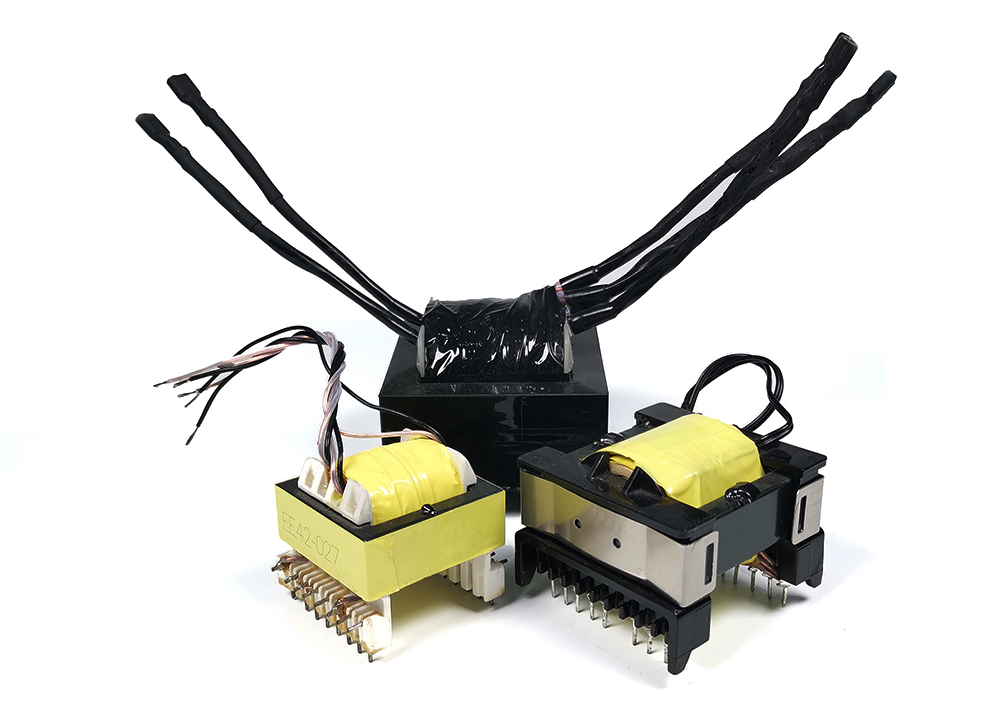

3. พื้นที่การใช้งานและข้อกำหนดการปรับแต่ง
หม้อแปลงความถี่สูงถูกนำมาใช้กันอย่างแพร่หลายในแหล่งจ่ายไฟแบบสวิตชิ่ง เครื่องเชื่อมอินเวอร์เตอร์ อินเวอร์เตอร์ไฟฟ้าโซลาร์เซลล์ เครื่องชาร์จแบตเตอรี่ออนบอร์ด แหล่งจ่ายไฟของสถานีฐานการสื่อสาร และอุปกรณ์จ่ายไฟของอุปกรณ์ทางการแพทย์ การใช้งานที่แตกต่างกันทำให้เกิดความต้องการที่แตกต่างกันในด้านประสิทธิภาพทางไฟฟ้า มาตรฐานความปลอดภัย และการปรับตัวต่อสิ่งแวดล้อม ตัวอย่างเช่น อุปกรณ์ทางการแพทย์ต้องการกระแสไฟรั่วต่ำและระดับฉนวนสูง ในขณะที่แหล่งจ่ายไฟของยานยนต์ต้องการช่วงอุณหภูมิที่กว้างและความต้านทานการสั่นสะเทือน ผู้ผลิตที่มีความสามารถสามารถปรับแต่งประเภทแกน จำนวนรอบ เกรดวัสดุฉนวน และการสิ้นสุดของพิน ตามข้อกำหนดเฉพาะของลูกค้า ความสามารถในการผลิตที่ยืดหยุ่นนี้เป็นสิ่งที่สร้างความแตกต่างที่สำคัญจากบริษัทการค้าทั่วไป
4. การควบคุมคุณภาพและโหมดความล้มเหลวทั่วไป
คุณภาพของหม้อแปลงความถี่สูงส่งผลโดยตรงต่อความเสถียรและอายุการใช้งานของระบบจ่ายไฟทั้งหมด โหมดความล้มเหลวทั่วไป ได้แก่ ความอิ่มตัวของแกนกลางที่ทำให้เกิดกระแสไหลหนี ฉนวนพังทลายซึ่งนำไปสู่การลัดวงจร และอุณหภูมิที่เพิ่มขึ้นมากเกินไปเนื่องจากความต้านทานความร้อนสูง ก่อนจัดส่ง หม้อแปลงต้องผ่านการทดสอบฮิโพต (ความเป็นฉนวน) การวัดความเหนี่ยวนำ การตรวจสอบอัตราส่วนรอบ และการทดสอบการเพิ่มขึ้นของอุณหภูมิ ผู้ผลิตขั้นสูงยังใช้การตรวจจับการคายประจุบางส่วนและการตรวจสอบโดยไม่ทำลายด้วยรังสีเอกซ์เพื่อเปิดเผยข้อบกพร่องของกระบวนการภายใน ระบบคุณภาพที่ครอบคลุมเป็นรากฐานสำหรับการทำงานที่เชื่อถือได้ในระยะยาว
5. คะแนนการคัดเลือกและการสนับสนุนทางเทคนิค
เมื่อเลือกหม้อแปลง ขั้นตอนแรกคือการกำหนดพารามิเตอร์พื้นฐาน: ความถี่ในการใช้งาน (ซึ่งกำหนดวัสดุแกนกลางและการคำนวณการสูญเสีย) ความจุไฟฟ้า (ขึ้นอยู่กับพื้นที่หน้าตัดของแกนกลางและพื้นที่หน้าต่าง) และฉนวนทนแรงดันไฟฟ้า (กำหนดโดยกฎระเบียบด้านความปลอดภัย) นอกจากนี้ การแลกเปลี่ยนระหว่างความเหนี่ยวนำการรั่วไหลและความจุแบบกระจายมักจะต้องมีการปรับให้เหมาะสมแบบวนซ้ำ ทีมเทคนิคจากผู้ผลิตที่มีชื่อเสียงสามารถให้ความช่วยเหลือในการออกแบบตามการจำลอง ช่วยให้ลูกค้าตรวจสอบความเป็นไปได้ได้อย่างรวดเร็วในระหว่างขั้นตอนการสร้างต้นแบบ และลดระยะเวลาการพัฒนาให้สั้นลง
6. อุปสรรคทางอุตสาหกรรมและประโยชน์ของคลัสเตอร์อุตสาหกรรม
อุตสาหกรรมหม้อแปลงความถี่สูงมีอุปสรรคทางเทคนิคที่โดดเด่น การประมวลผลวัสดุหลัก ความแม่นยำของเครื่องม้วน สูตรอีพอกซีเรซิน และโปรไฟล์การบ่ม ล้วนส่งผลต่อคุณภาพขั้นสุดท้าย โดยทั่วไปผู้ผลิตที่มีคุณสมบัติเหมาะสมจะต้องใช้ข้อมูลกระบวนการนานหลายปีเพื่อให้ได้อัตราผลตอบแทนสูง ในภูมิภาคที่มีฐานอุตสาหกรรมที่เติบโตเต็มที่และห่วงโซ่อุปทานที่ได้รับการพัฒนาอย่างดี กลุ่มการผลิตหม้อแปลงได้ก่อตั้งขึ้น เพื่ออำนวยความสะดวกในการแลกเปลี่ยนทางเทคนิค การจัดหาวัตถุดิบ และประสิทธิภาพด้านลอจิสติกส์ --- ทำให้ลูกค้าปลายน้ำมีทางเลือกมากขึ้น
7. การประเมินความสามารถในการทดสอบและคำแนะนำในการจัดซื้อจัดจ้าง
นอกเหนือจากราคาและเวลาในการจัดส่งแล้ว ผู้ซื้อควรประเมินความสามารถในการทดสอบของผู้ผลิต อุปกรณ์หลักประกอบด้วยมิเตอร์ LCR ความถี่สูง เครื่องวิเคราะห์อิมพีแดนซ์ แท่นทดสอบกำลัง และเครื่องสร้างภาพความร้อน เครื่องมือเหล่านี้ช่วยระบุปัญหาที่อาจเกิดขึ้นระหว่างการวิจัยและพัฒนา และป้องกันความผันผวนด้านคุณภาพในปริมาณการผลิต ผู้ผลิตแหล่งที่มีชื่อเสียงมักจะเผยแพร่มาตรฐานการทดสอบของตนในเอกสารอย่างเป็นทางการเพื่อการอ้างอิงของลูกค้า ท้ายที่สุดแล้ว การเลือกขั้นสุดท้ายควรขึ้นอยู่กับโทโพโลยีของวงจรเฉพาะและข้อกำหนดของระบบโดยรวม
8. แนวโน้มเทคโนโลยี
ปัจจุบัน หม้อแปลงความถี่สูงกำลังมุ่งไปสู่การย่อขนาด ความถี่การทำงานที่สูงขึ้น และการบูรณาการที่มากขึ้น หม้อแปลงระนาบ ขดลวดแบบฝัง PCB และเทคโนโลยีการรวมแม่เหล็กกำลังกลายเป็นจุดสนใจในการวิจัย เทคโนโลยีใหม่เหล่านี้ต้องการการผลิตที่มีความแม่นยำสูงกว่า และยังขับเคลื่อนนวัตกรรมในด้านแกนกลางและวัสดุฉนวนอีกด้วย เมื่อรับผลิตภัณฑ์ใหม่ดังกล่าว ผู้ผลิตแหล่งที่มาจะต้องทำงานอย่างใกล้ชิดกับซัพพลายเออร์วัสดุต้นน้ำและวิศวกรพลังงานขั้นปลาย โดยทำซ้ำการออกแบบซ้ำแล้วซ้ำเล่าเพื่อตอบสนองความต้องการของตลาดที่เข้มงวดมากขึ้น
เป็นส่วนประกอบที่สำคัญในอิเล็กทรอนิกส์กำลัง พารามิเตอร์ทางเทคนิคและกระบวนการผลิตของหม้อแปลงความถี่สูงส่งผลโดยตรงต่อประสิทธิภาพโดยรวมของระบบ ความเข้าใจอย่างถ่องแท้เกี่ยวกับหลักการปฏิบัติงาน คุณลักษณะ และเกณฑ์การคัดเลือกจะช่วยให้วิศวกรมีข้อมูลในการตัดสินใจ ผู้ผลิตต้นทางที่มีความสามารถด้านห่วงโซ่เต็มรูปแบบ ซึ่งได้รับการสนับสนุนโดยประสบการณ์หลายปีและโครงสร้างพื้นฐานที่สนับสนุนอย่างสมบูรณ์ สามารถส่งมอบผลิตภัณฑ์ที่มีเสถียรภาพและเชื่อถือได้สำหรับการใช้งานด้านพลังงานที่หลากหลาย ในขณะที่เทคโนโลยียังคงมีการพัฒนาอย่างต่อเนื่อง การติดตามความก้าวหน้าของวัสดุแม่เหล็กและนวัตกรรมกระบวนการยังคงเป็นรากฐานสำหรับความสำเร็จในระยะยาวในสาขานี้
