ในการออกแบบวงจร ตัวเหนี่ยวนำและหม้อแปลงไฟฟ้าเป็นส่วนประกอบแม่เหล็กที่ปรับแต่งได้สูง ต่างจากชิ้นส่วนมาตรฐานที่จำหน่ายทั่วไป การออกแบบต้องคำนึงถึงพารามิเตอร์หลายตัว เช่น ตัวเหนี่ยวนำ ความถี่ในการทำงาน อัตรากำลัง การกระจายความร้อน ข้อจำกัดด้านพื้นที่ และความเข้ากันได้ทางแม่เหล็กไฟฟ้า รวมถึงความเป็นไปได้ในการผลิต เพื่อตอบสนองความต้องการเฉพาะของลูกค้า

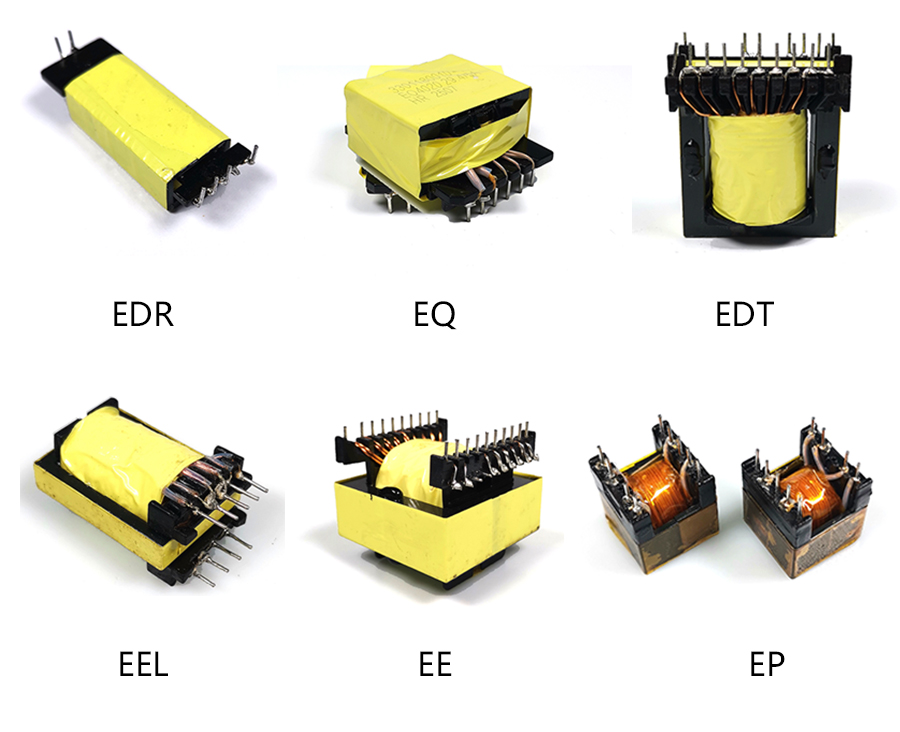

แกนแม่เหล็กเป็นหัวใจของตัวเหนี่ยวนำหรือหม้อแปลงไฟฟ้า วัสดุและรูปทรงของวัสดุจะกำหนดประสิทธิภาพของส่วนประกอบโดยตรง ด้านล่างนี้เราแนะนำคุณสมบัติหลักและการใช้งานทั่วไปของรูปร่างแกนกลางที่พบบ่อยที่สุด โดยอิงจากประสบการณ์ของเราที่กวางตุ้ง Haoer Electronics Co., Ltd.และบริษัท Foshan Pin'er Electronics Co., Ltd.
1. อีคอร์
คุณสมบัติ: พื้นที่ตะกั่วกว้างขวาง ม้วนง่ายและเชื่อมต่อ; ช่วงความถี่และแรงดันไฟฟ้ากว้าง กำลังขับสูง เสถียรภาพทางความร้อนที่ดี
การประยุกต์ใช้งาน: แหล่งจ่ายไฟแบบสวิตช์ควบคุมด้วยโปรแกรม, แหล่งจ่ายไฟจอแสดงผล LCD, อินเวอร์เตอร์ UPS กำลังสูง, แหล่งจ่ายไฟของคอมพิวเตอร์, หลอดประหยัดไฟ
2. ระนาบ E Core
สิ่งอำนวยความสะดวก: ขนาดกะทัดรัด เหมาะสำหรับความถี่สูง; ช่องว่างอากาศที่ด้านบนของคอยล์เพื่อการมีเพศสัมพันธ์ที่แน่นหนาและการสูญเสียต่ำ การสูญเสียจะลดลงเมื่ออุณหภูมิเพิ่มขึ้น ช่วยป้องกันความร้อนสูงเกินไป
การใช้งาน: หม้อแปลงและโช้คแปลงกำลัง, แหล่งจ่ายไฟ DVD, แฟลชกล้อง, อุปกรณ์สื่อสาร และอุปกรณ์อิเล็กทรอนิกส์ขนาดเล็กอื่นๆ
3. อีซีคอร์
คุณสมบัติ: การป้องกันแม่เหล็กที่ดี, ความจุแบบกระจายต่ำ, การสูญเสียการส่งผ่านต่ำ, ตัวเหนี่ยวนำสูง, ตัวเหนี่ยวนำการรั่วไหลต่ำ, สนามแม่เหล็กสม่ำเสมอ กระสวยมีหมุดหลายตัวเพื่อการออกแบบหม้อแปลงหลายเอาต์พุตที่ง่ายดาย
การใช้งาน: หม้อแปลงบรอดแบนด์ ตัวเหนี่ยวนำ หม้อแปลงแยก หม้อแปลงจับคู่ -- ใช้กันอย่างแพร่หลายในขั้วต่อสวิตช์ที่ควบคุมด้วยโปรแกรมและอุปกรณ์อิเล็กทรอนิกส์ที่มีความแม่นยำ
4. อีคิวคอร์
คุณสมบัติ: ยังมีการป้องกันที่ดีเยี่ยม ความจุแบบกระจายต่ำ ความเหนี่ยวนำสูง และสนามที่สม่ำเสมอ เหมาะสำหรับการออกแบบหลายเอาต์พุต
การใช้งาน: หม้อแปลงบรอดแบนด์, ตัวเหนี่ยวนำ, หม้อแปลงแยก, หม้อแปลงจ่ายไฟแบบสวิตชิ่ง, บัลลาสต์อิเล็กทรอนิกส์
5. แกนหลัก
คุณสมบัติ: ตำแหน่งคัปปลิ้งที่ปรับให้เหมาะสม; ขากลางแบบกลมทำให้ม้วนง่ายและมีพื้นที่ม้วนมากขึ้น ทำให้สามารถใส่หม้อแปลงกำลังสูงและไฟรั่วต่ำได้
การใช้งาน: การสลับหม้อแปลงจ่ายไฟ, หม้อแปลงพัลส์, บัลลาสต์อิเล็กทรอนิกส์
6. อีทีดี คอร์
คุณสมบัติ: ขากลางทรงกลมเพื่อการม้วนง่ายและบริเวณหน้าต่างขนาดใหญ่ มีความสมดุลระหว่างกำลังสูงและการรั่วไหลต่ำ ยังทำงานได้ดีในด้านต้นทุนการประกอบ การปฏิบัติตามข้อกำหนดด้านความปลอดภัย การป้องกัน EMI และการกำหนดมาตรฐาน
การใช้งาน: การสลับแหล่งจ่ายไฟ หม้อแปลงไฟฟ้าระบบส่งกำลัง บัลลาสต์อิเล็กทรอนิกส์ -- ใช้ในเครื่องใช้ภายในบ้าน โทรคมนาคม ไฟส่องสว่าง ระบบอัตโนมัติในสำนักงาน การทหาร อุปกรณ์ OA เครื่องมืออิเล็กทรอนิกส์ และการบินและอวกาศ
7. อีพีคอร์
คุณสมบัติ: การป้องกันแม่เหล็กที่ดีเยี่ยม, ความจุแบบกระจายต่ำ, การสูญเสียต่ำ, ความเหนี่ยวนำสูง, การรั่วไหลต่ำ, สนามสม่ำเสมอ; กระสวยแบบหลายพินรองรับการออกแบบหลายเอาต์พุต
การใช้งาน: หม้อแปลงบรอดแบนด์ ตัวเหนี่ยวนำ หม้อแปลงแยก หม้อแปลงจับคู่ ซึ่งพบได้ทั่วไปในสวิตช์ควบคุมด้วยโปรแกรมและอุปกรณ์อิเล็กทรอนิกส์ที่มีความแม่นยำ
8. อีเอฟดี คอร์
คุณสมบัติ: ความต้านทานความร้อนต่ำ, การสูญเสียต่ำ, ความหนาแน่นของพลังงานสูง, ช่วงความถี่กว้าง; โครงสร้างน้ำหนักเบา มีเหตุผล เหมาะสำหรับการติดตั้งบนพื้นผิว
การใช้งาน: หม้อแปลงที่มีขนาดเล็กแต่ต้องการกำลังไฟสูง เช่น เครื่องมือที่มีความแม่นยำ อุปกรณ์จ่ายไฟของโมดูล เอาต์พุตเทอร์มินัลของคอมพิวเตอร์
9. ยูคอร์
คุณสมบัติ: ค่าเบี่ยงเบนอิมพีแดนซ์ขนาดเล็ก, กระแสไฟขาออกสูง, ตัวเหนี่ยวนำสูง, การปราบปรามฮาร์โมนิกอย่างมีประสิทธิภาพ
การใช้งาน: หม้อแปลงกรองโหมดทั่วไป -- ใช้กันอย่างแพร่หลายในโทรทัศน์สี คอมพิวเตอร์ จอภาพ และอุปกรณ์อิเล็กทรอนิกส์อื่นๆ
10. แกน P (หม้อ)
คุณสมบัติ: ขนาดเล็ก ความต้านทานสูง ม้วนง่าย มีความสมดุลระหว่างการป้องกันและการกระจายความร้อน
การใช้งาน: ตัวกรองพาหะ เซ็นเซอร์ความไวสูง เซ็นเซอร์ประสิทธิภาพสูง หม้อแปลงแปลงกำลัง
11. พีคิว คอร์
คุณสมบัติ: การสูญเสียต่ำ อุณหภูมิที่เพิ่มขึ้นต่ำ ภูมิคุ้มกันเสียงที่ดี; รูปร่างเหมาะสม ครอบคลุมช่วงกำลังกว้าง (50W-1000W) ช่วยประหยัดพื้นที่ในการติดตั้ง หมุดหลายตัวสำหรับการพันง่าย ต้นทุนการประกอบต่ำ ง่ายต่อการปฏิบัติตามข้อกำหนดด้านความปลอดภัย แต่ยากต่อมาตรฐาน
การใช้งาน: หม้อแปลงไฟฟ้าหลัก หม้อแปลงไดรฟ์ โช้คปรับเรียบ หม้อแปลงไฟฟ้าเสริม -- ส่วนใหญ่ใช้ในเครือข่าย โทรคมนาคม อุปกรณ์ไฟฟ้า และอุปกรณ์ไฟฟ้า
12. พีเอ็มคอร์
สิ่งอำนวยความสะดวก: ฟลักซ์การรั่วไหลต่ำ, การสูญเสียต่ำ, กำลังสูง, ความจุแบบกระจายต่ำ
การใช้งาน: หม้อแปลงหลัก ไดร์เวอร์หม้อแปลง -- มักใช้ในการทำความสะอาดอัลตราโซนิก อุปกรณ์เลเซอร์ และการใช้งานกำลังสูงอื่นๆ
13. อาร์เอ็มคอร์
คุณสมบัติ: ป้องกันที่ดีเยี่ยม,ป้องกันการรบกวนที่แข็งแกร่ง,การรั่วไหลต่ำ,ความจุแบบกระจายต่ำ; กระสวยแบบหลายพินช่วยให้มีการออกแบบหลายเอาต์พุตและการติดตั้งที่มีความหนาแน่นสูง อย่างไรก็ตาม การกระจายความร้อนค่อนข้างต่ำและต้นทุนการปฏิบัติตามข้อกำหนดด้านความปลอดภัยก็สูงกว่า
การใช้งาน: หม้อแปลงไฟฟ้าเสริม หม้อแปลงไดรฟ์ หม้อแปลงบรอดแบนด์ ตัวกรองพาหะ ตัวกรองความเสถียรสูง ซึ่งใช้กันอย่างแพร่หลายในการสื่อสารผ่านผู้ให้บริการ เครือข่าย วงจรดิจิทัล ทีวี และเครื่องมืออิเล็กทรอนิกส์
หมายเหตุสุดท้าย
ข้อมูลข้างต้นครอบคลุมถึงคุณสมบัติพื้นฐานและการใช้งานทั่วไปของรูปทรงแกนแต่ละอัน ในทางปฏิบัติ ตัวเลือกสุดท้ายควรพิจารณาความถี่ในการทำงาน ระดับพลังงาน สภาวะการทำความเย็น และงบประมาณด้วย ทีมงานของเราที่ Guangdong Haoer Electronics Co., Ltd. และ Foshan Pin'er Electronics Co., Ltd. สามารถจัดหาโซลูชันแกนและส่วนประกอบแม่เหล็กที่ปรับแต่งตามการใช้งานเฉพาะของคุณ
