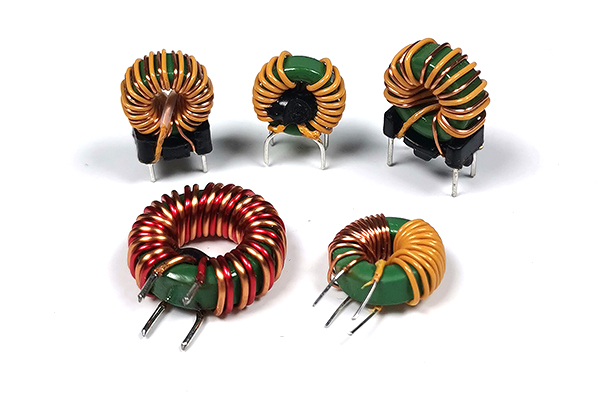

ตัวเหนี่ยวนำ Toroidal กำลังสูง: เลือกสิ่งที่พอดี ไม่ใช่สิ่งที่มีราคาสูงกว่า

ในอุตสาหกรรมอิเล็กทรอนิกส์กำลังในปัจจุบัน --- ด้วยแนวโน้มความหนาแน่นของพลังงานที่สูงขึ้นและการย่อขนาด --- การเลือกส่วนประกอบแม่เหล็กที่เหมาะสมส่งผลโดยตรงต่อประสิทธิภาพและการเพิ่มขึ้นของอุณหภูมิ ผู้ซื้อจำนวนมากเข้าใจผิดว่าราคาที่สูงขึ้นหมายถึงประสิทธิภาพที่ดีขึ้น บทความนี้อธิบายวิธีการเลือกตัวเหนี่ยวนำ Toroidal กำลังสูงและค้นหาสมดุลที่เหมาะสมระหว่างประสิทธิภาพและราคา

ขั้นตอนที่ 1: ทำความเข้าใจข้อกำหนดที่แท้จริงเบื้องหลังพารามิเตอร์

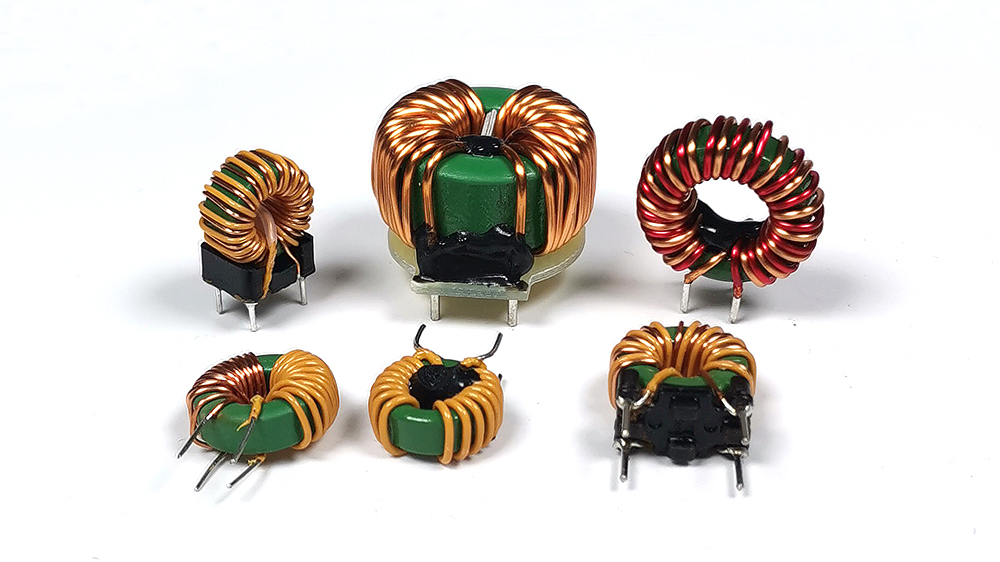

ตัวเหนี่ยวนำ Toroidal กำลังสูงใช้ในอินเวอร์เตอร์ PV, ตัวแปลงกักเก็บพลังงาน, SMPS กำลังสูง และเครื่องชาร์จ EV พวกเขาจะต้องจัดการกับไบแอส DC นับสิบถึงหลายร้อยแอมแปร์ในขณะที่ยังคงรักษาคุณลักษณะที่เสถียรที่ความถี่สวิตชิ่งสูง

พารามิเตอร์สองตัวมักสับสน:

● กระแสอิ่มตัว (Isat) -- ระบุจำนวนความเหนี่ยวนำที่เหลืออยู่ภายใต้กระแสพุ่งสูง เมื่อแกนอิ่มตัว ตัวเหนี่ยวนำจะลดลงอย่างรวดเร็ว สูญเสียการปราบปรามการกระเพื่อม และอาจกระตุ้นการป้องกันวงจร การปฏิบัติงานด้านวิศวกรรมโดยทั่วไปยอมให้ตัวเหนี่ยวนำลดลง 20--30% ที่กระแสสูงสุด
● กระแสอุณหภูมิที่เพิ่มขึ้น (Irms) -- เกี่ยวข้องกับการสร้างความร้อน การสูญเสียทองแดง (I² × DCR) และการสูญเสียแกนกลางเป็นแหล่งความร้อนหลัก อุณหภูมิที่เพิ่มขึ้นมากเกินไปจะทำให้อายุการใช้งานของตัวเหนี่ยวนำสั้นลงและส่งผลต่อส่วนประกอบโดยรอบ

เคล็ดลับ: จัดเตรียมรูปคลื่นปัจจุบันตามจริง ไม่ใช่แค่พิกัดกำลังเพื่อปรับปรุงความสำเร็จในการเลือกรอบแรก

ขั้นตอนที่ 2: เลือกวัสดุแกนที่เหมาะสม

วัสดุหลักเป็นตัวกำหนดขีดจำกัดด้านประสิทธิภาพ ตัวเลือกทั่วไปสำหรับพลังงานสูง:

● Sendust (Fe-Si-Al) -- เหมาะสำหรับการจัดเก็บพลังงานกำลังสูง ช่องว่างอากาศแบบกระจายช่วยให้ DC Bias ดีเยี่ยม สนามแม่เหล็กที่ใกล้ศูนย์จะช่วยลดเสียงรบกวน เหมาะสำหรับเครื่องจ่ายไฟเซิร์ฟเวอร์และอุปกรณ์อุตสาหกรรม
● เฟอร์ไรต์ -- การสูญเสียความถี่สูงต่ำและต้นทุนที่ต่ำกว่า แต่มีความอิ่มตัวสูงและกักเก็บพลังงานได้ไม่ดี จำเป็นต้องมีช่องว่างในการใช้งานที่มีกำลังสูง ซึ่งจะเพิ่มความซับซ้อนของกระบวนการและฟลักซ์การรั่วไหล
● ผงเหล็ก -- ต้นทุนต่ำกว่า เหมาะสำหรับการกรองที่ไม่สำคัญหรือการใช้งานความถี่ต่ำที่มีพื้นที่จำกัด

ไม่ใช่ทุกวงจรที่ต้องการ Sendust ที่มีราคาแพง เลือกตามความต้องการที่แท้จริง

ขั้นตอนที่ 3: ใส่ใจกับรายละเอียดการม้วนและการประกอบ

ตัวเหนี่ยวนำกำลังสูงใช้ลวดแม่เหล็กหนาหรือลวดลิทซ์ ความสม่ำเสมอของขดลวดส่งผลต่อความจุของปรสิตและปัจจัย Q

การติดตั้งเชิงกลก็มีความสำคัญเช่นกัน โทรอยด์ที่ไม่ยึดติดอาจสึกหรอผ่านฉนวนภายใต้การสั่นสะเทือน ทำให้เกิดการลัดวงจร ตัวเลือกในการป้องกันได้แก่ แผ่นฐาน ท่อหดด้วยความร้อน หรือการเติมอีพ็อกซี่

บทสรุป

การเลือกตัวเหนี่ยวนำ Toroidal กำลังสูงเป็นเรื่องเกี่ยวกับการจับคู่พารามิเตอร์ทางเทคนิคอย่างแม่นยำ ซัพพลายเออร์ที่ดีไม่เพียงแต่จะจัดหาผลิตภัณฑ์ที่มีคุณสมบัติเหมาะสมเท่านั้น แต่ยังรวมถึงการสนับสนุนด้านการออกแบบล่วงหน้าอีกด้วย เลือกสิ่งที่เหมาะกับการใช้งานของคุณ --- ไม่จำเป็นต้องมีค่าใช้จ่ายมากที่สุด
