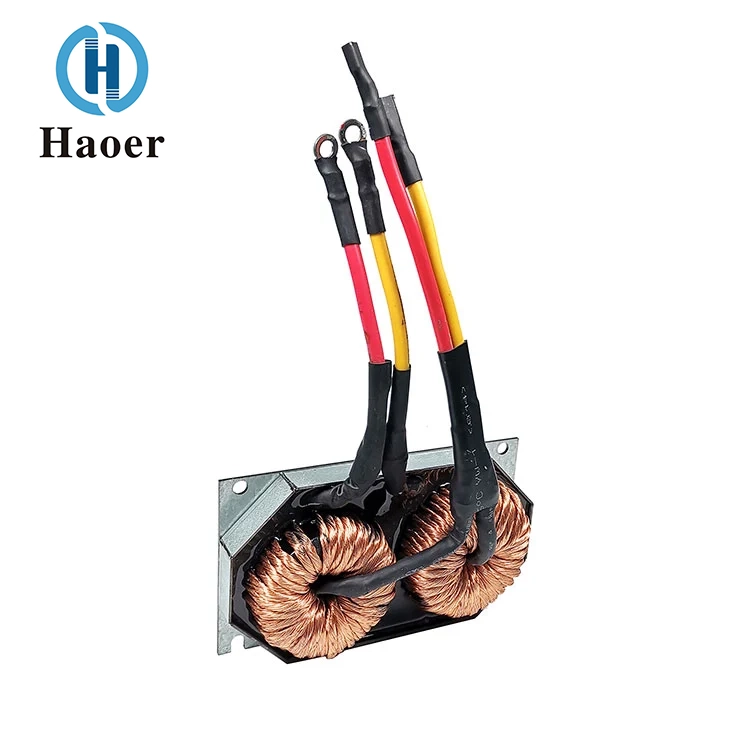

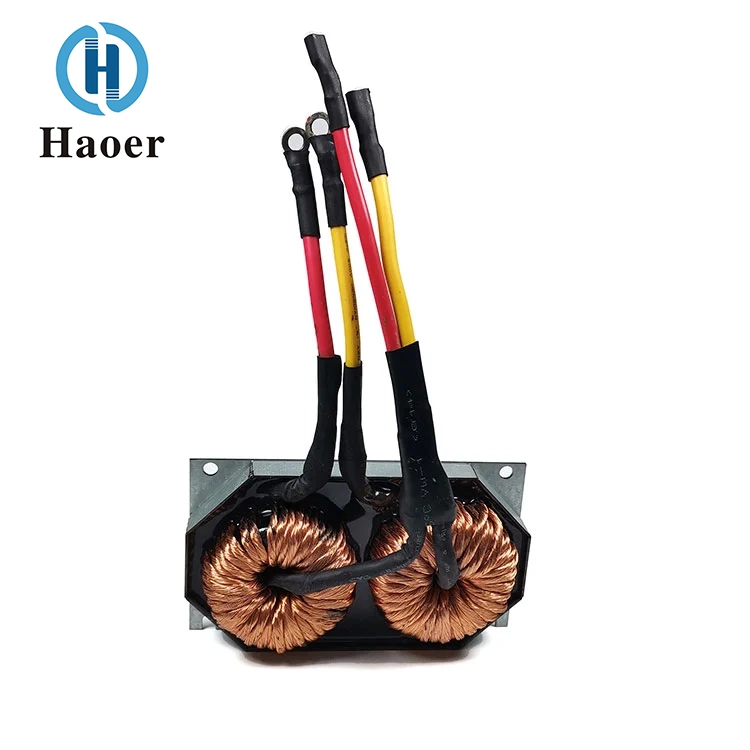

ตัวเหนี่ยวนำชุดสถานีชาร์จรถยนต์

หลักการทำงานและหน้าที่หลัก

ตัวเหนี่ยวนำการประกอบสถานีชาร์จรถยนต์ของจีนของ Haoer มีบทบาทแบบดูอัลคอร์ในการเพิ่มแรงดันไฟฟ้าและการแปลงเรโซแนนซ์ในระบบสถานีชาร์จรถยนต์ ซึ่งสนับสนุนการแปลงพลังงานการชาร์จที่รวดเร็วอย่างมีประสิทธิภาพ:

ตัวเหนี่ยวนำบูสต์ BOOST เชื่อมต่อแบบอนุกรมกับวงจรบูสต์ DC-DC ของสถานีชาร์จ เมื่อท่อสวิตชิ่งดำเนินการจะเก็บพลังงานไฟฟ้า เมื่อปิดเครื่อง จะปล่อยพลังงาน โดยแปลงกระแสตรงแรงดันต่ำ (เช่น 300V DC) ที่แก้ไขจากกริดเป็นกระแสตรงแรงดันสูง (เช่น 750V-1000V DC) เหมาะสำหรับการชาร์จรถยนต์ไฟฟ้า ซึ่งตรงตามข้อกำหนดแรงดันไฟฟ้าในการชาร์จที่รวดเร็ว การออกแบบแกนที่มีความอิ่มตัวสูงสามารถรับมือกับผลกระทบกระแสขนาดใหญ่ที่เกิดขึ้นทันทีในระหว่างกระบวนการบูสต์ โดยหลีกเลี่ยงการลดลงของประสิทธิภาพการบูสต์ที่เกิดจากการลดทอนของค่าตัวเหนี่ยวนำ

ฟังก์ชันตัวเหนี่ยวนำเรโซแนนซ์ LLC ร่วมกับตัวเก็บประจุเรโซแนนซ์และทรานซิสเตอร์สวิตชิ่ง จะประกอบเป็นวงจรการแปลงเรโซแนนซ์ LLC ด้วยการจับคู่ความถี่เรโซแนนซ์ที่แม่นยำ ทำให้สามารถสลับแรงดันไฟฟ้าเป็นศูนย์ (ZVS) และสลับกระแสเป็นศูนย์ (ZCS) ได้ ซึ่งช่วยลดการสูญเสียการสลับได้อย่างมาก และเพิ่มประสิทธิภาพการแปลงโดยรวมของสถานีชาร์จ (≥96%) ในเวลาเดียวกัน จะยับยั้งการรบกวนฮาร์มอนิกความถี่สูงในระหว่างกระบวนการเรโซแนนซ์ ทำให้มั่นใจในความเสถียรของกระแสไฟเอาท์พุตและหลีกเลี่ยงผลกระทบต่อแบตเตอรี่รถยนต์

ฟังก์ชั่นการกระจายความร้อนแบบกำหนดทิศทางของหม้อน้ำจะปล่อยความร้อนที่สูญเสียจากเหล็กของแกนและความร้อนที่สูญเสียไปของทองแดงของขดลวดอย่างรวดเร็ว แก้ปัญหาความร้อนสูงเกินไปของส่วนประกอบภายใต้สภาวะการชาร์จพลังงานสูงที่รวดเร็ว ทำให้มั่นใจได้ว่าตัวเหนี่ยวนำจะรักษาประสิทธิภาพที่มั่นคงภายในช่วงอุณหภูมิกว้างที่ -40 ℃ ถึง +125 ℃ และยืดอายุการใช้งานของส่วนประกอบ

ลักษณะเฉพาะ

ความสามารถในการรับกระแสไฟฟ้าอิ่มตัวสูง

ความหนาแน่นของฟลักซ์ความอิ่มตัวของแกนแม่เหล็กโลหะผสมอสัณฐานเกิน 1.5T สามารถทนต่อกระแสสูงสุดในระหว่างการชาร์จอย่างรวดเร็ว (กระแสไฟที่กำหนด 2-3 เท่า) และมีค่าลดทอนค่าตัวเหนี่ยวนำที่ ≤10% เหมาะสำหรับความต้องการการชาร์จที่รวดเร็วของแรงดันไฟฟ้าแบบไดนามิกและการปรับกระแสไฟของกองชาร์จ

ความถี่สูงพร้อมการสูญเสียต่ำ เพิ่มประสิทธิภาพการชาร์จที่รวดเร็ว

ช่วงความถี่การทำงานของตัวเหนี่ยวนำชุดสถานีชาร์จรถยนต์ตั้งแต่ 50kHz ถึง 200kHz (ช่วงความถี่เรโซแนนซ์กระแสหลักสำหรับเครื่องชาร์จแบบชาร์จเร็ว) โดยการสูญเสียแกนแม่เหล็กทั้งหมดและการสูญเสียของขดลวดอยู่ที่ ≤ 0.8% ซึ่งช่วยลดการใช้พลังงานของระบบได้อย่างมากและลดการสร้างความร้อนระหว่างการทำงานของเครื่องชาร์จแบบชาร์จเร็ว

หม้อน้ำกระจายความร้อนได้อย่างมีประสิทธิภาพ ช่วยให้อุปกรณ์กำลังสูงทำงานอย่างต่อเนื่อง

การออกแบบที่ผสมผสานระหว่างหม้อน้ำอะลูมิเนียมแบบครีบและเจลซิลิโคนนำไฟฟ้าช่วยเพิ่มประสิทธิภาพการกระจายความร้อนได้ 60% เมื่อเทียบกับโซลูชันที่ไม่มีหม้อน้ำ ช่วยให้ชุดประกอบสามารถรักษาอุณหภูมิที่เพิ่มขึ้นให้น้อยกว่า 35°C ภายใต้สภาวะการชาร์จที่รวดเร็วด้วยกำลังสูง 200kW ทำให้ไม่จำเป็นต้องใช้เครื่องชาร์จพลังงานเพื่อลดพลังงานเนื่องจากความร้อนสูงเกินไป

บูรณาการแบบบูรณาการลดขนาดของสถานีชาร์จ

เมื่อรวมฟังก์ชันของตัวเหนี่ยวนำคู่ BOOST และ LLC เมื่อเปรียบเทียบกับโซลูชันส่วนประกอบอิสระ จะช่วยลดพื้นที่การติดตั้งลง 40% ปรับให้เข้ากับแนวโน้มการออกแบบของการย่อขนาดและความหนาแน่นของพลังงานสูงของสถานีชาร์จ ขณะเดียวกันก็ลดความซับซ้อนของการเดินสายภายในและลดอัตราความล้มเหลว

ความน่าเชื่อถือระดับยานพาหนะ เหมาะสำหรับสภาพแวดล้อมที่รุนแรง

ตัวเหนี่ยวนำชุดสถานีชาร์จรถยนต์เป็นไปตามใบรับรองเกรดยานยนต์ AEC-Q200 โดยมีความต้านทานการสั่นสะเทือนสูงถึง 10G ช่วงอุณหภูมิการทำงาน -40°C ถึง +125°C สามารถทนต่อสภาวะที่รุนแรง เช่น การสัมผัสกับอุณหภูมิสูง ความหนาวเย็นที่อุณหภูมิต่ำ และหมอกเกลือชื้นในการติดตั้งสถานีชาร์จกลางแจ้ง

ส่วนประกอบผสม BOOST+LLC ที่ติดตั้งหม้อน้ำ ซึ่งมีข้อได้เปรียบหลักคือกำลังไฟสูง การสูญเสียต่ำ และการกระจายความร้อนสูง ได้กลายเป็นส่วนประกอบแม่เหล็กที่สำคัญสำหรับการทำงานที่มีประสิทธิภาพ มีเสถียรภาพ และปลอดภัยของเครื่องชาร์จแบบชาร์จเร็วในรถยนต์ โดยให้การสนับสนุนทางเทคนิคหลักสำหรับการประยุกต์ใช้โครงสร้างพื้นฐานการชาร์จขนาดใหญ่สำหรับรถยนต์พลังงานใหม่

ความแข็งแกร่งของบริษัท

Guangdong Haier Electronics Co., Ltd. มีฐานการผลิตหลายแห่งในสถานที่ต่างๆ เช่น เมืองฝอซาน มณฑลกวางตุ้ง และติงเซียน มณฑลกวางสี พื้นที่โรงงานทั้งหมดเกิน 10,000 ตารางเมตร และจำนวนพนักงานเกิน 1,000 คน บริษัทมีกำลังการผลิตหม้อแปลง ตัวกรอง และตัวเหนี่ยวนำที่แข็งแกร่งมากกว่า 100 ล้านชิ้นต่อปี บริษัทมีพนักงานที่มีประสบการณ์และทีมผู้บริหารมืออาชีพและมีประสิทธิภาพ เพื่อให้มั่นใจว่าทุกการเชื่อมโยงตั้งแต่การวิจัยและพัฒนาไปจนถึงการผลิตเป็นไปตามมาตรฐานระดับสูง Haier Electronics ยึดมั่นในหลักการของ "นวัตกรรมทางเทคโนโลยี ลำดับความสำคัญด้านคุณภาพ การบริการต้องมาก่อน และความร่วมมือแบบ win-win" เสมอ โดยให้ความสำคัญกับสาขาส่วนประกอบแม่เหล็กอย่างลึกซึ้งอย่างต่อเนื่อง โดยมุ่งมั่นที่จะเติบโตและกลายเป็นองค์กรมาตรฐานในอุตสาหกรรม

"ขดลวดเหนี่ยวนำ" ถูกนำไปใช้ในอุตสาหกรรมต่อไปนี้: พลังงานใหม่และการจัดเก็บพลังงาน, อิเล็กทรอนิกส์ยานยนต์และการใช้พลังงานไฟฟ้า, ระบบอัตโนมัติทางอุตสาหกรรมและแหล่งจ่ายไฟ, เทคโนโลยีสารสนเทศและการสื่อสาร, เครื่องใช้ไฟฟ้าและเครื่องใช้ในครัวเรือน; ตำแหน่งการใช้งานประกอบด้วย: ตำแหน่งการกรองพลังงานและเอาต์พุตของวงจร DC-DC ตำแหน่งคอยล์โช้คโหมดร่วม/โหมดดิฟเฟอเรนเชียลที่ปลายอินพุตกำลัง คอยล์ส่งและรับของอุปกรณ์ชาร์จไร้สาย และเครือข่ายที่ตรงกันและวงจรไบแอสของเครื่องขยายกำลัง RF การประยุกต์ใช้งานภายใต้สภาวะการทำงาน ได้แก่ กระแสสูง สนามแม่เหล็กแรง และอุณหภูมิสูง
