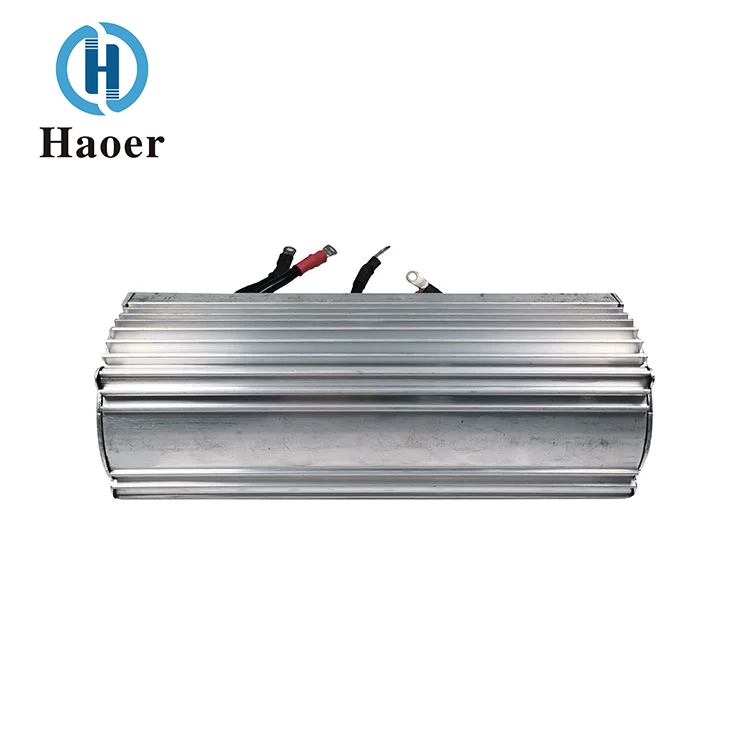

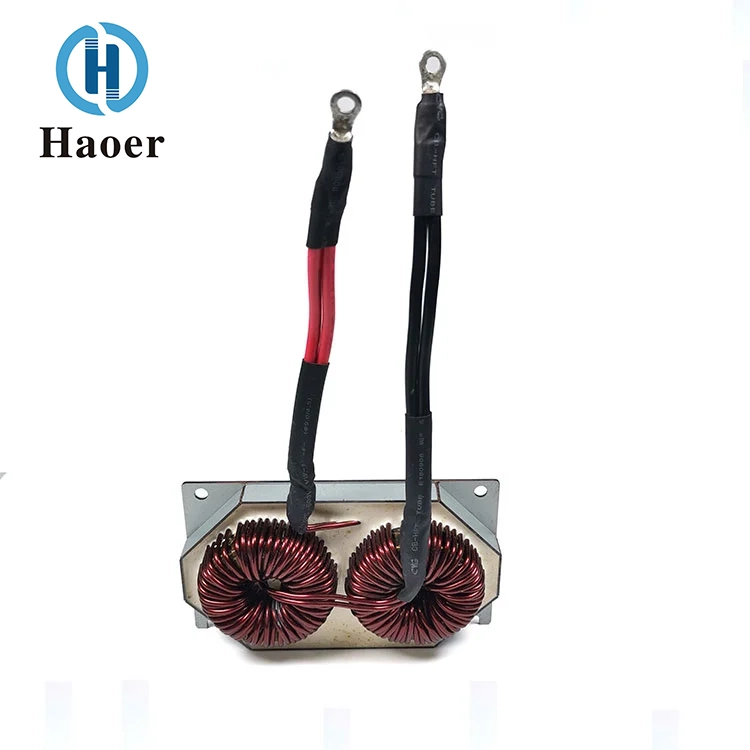

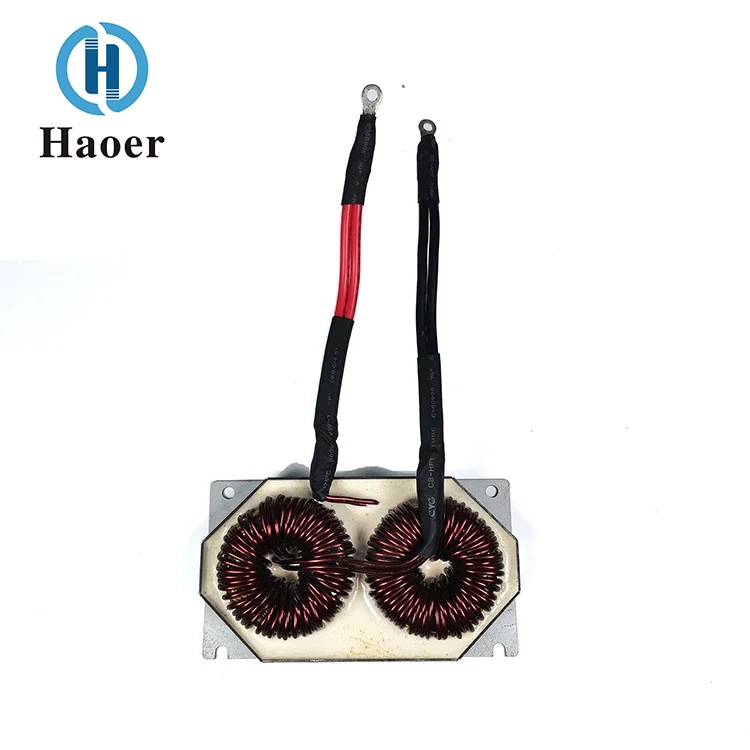

ตัวเหนี่ยวนำชุดจ่ายไฟอินเวอร์เตอร์ไฟฟ้าโซลาร์เซลล์

หลักการ

ตัวเหนี่ยวนำชุดประกอบแหล่งจ่ายไฟอินเวอร์เตอร์ไฟฟ้าโซลาร์เซลล์ที่ผลิตโดยซัพพลายเออร์ Haoer มีบทบาทหลักสามประการในอินเวอร์เตอร์ ซึ่งสนับสนุนการแปลงที่มีประสิทธิภาพและการเชื่อมต่อตารางของพลังงานไฟฟ้าโซลาร์เซลล์:

การจัดเก็บพลังงานและการแปลงพลังงานในระยะอินเวอร์เตอร์ DC-AC ตัวเหนี่ยวนำทำหน้าที่เป็นส่วนประกอบในการกักเก็บพลังงาน เมื่อท่อสวิตชิ่งดำเนินการจะเก็บพลังงานไฟฟ้า เมื่อปิดท่อสวิตชิ่งจะปล่อยพลังงานออกมา โดยทำงานร่วมกับบริดจ์อินเวอร์เตอร์เพื่อแปลงเอาท์พุตไฟฟ้ากระแสตรงจากแผงเซลล์แสงอาทิตย์เป็นไฟฟ้ากระแสสลับ ทำให้แรงดันไฟเอาท์พุตและความถี่คงที่

เอาต์พุตกระแสสลับโดยอินเวอร์เตอร์กรองฮาร์มอนิกที่เชื่อมต่อกับกริดประกอบด้วยฮาร์โมนิกความถี่สูง ตัวเหนี่ยวนำแบบรวมจะลดทอนสัญญาณฮาร์มอนิกผ่านฟังก์ชันการกรองโหมดดิฟเฟอเรนเชียล ทำให้รูปคลื่นกระแสเอาต์พุตใกล้เคียงกับคลื่นไซน์ ตรงตามมาตรฐานฮาร์มอนิกที่เชื่อมต่อกับกริด (เช่น GB/T 14549-2008) ในเวลาเดียวกัน ด้วยฟังก์ชันโช้คโหมดทั่วไป ระบบจะระงับการรบกวนโหมดทั่วไประหว่างอินเวอร์เตอร์และกริด หลีกเลี่ยงสัญญาณรบกวนที่จะถูกส่งกลับไปยังแผงเซลล์แสงอาทิตย์หรือกริด

กระแสไฟขาออกของแผงเซลล์แสงอาทิตย์ที่มีคุณสมบัติปรับกระแสให้เรียบและรักษาแรงดันไฟฟ้าจะได้รับผลกระทบอย่างมากจากความเข้มของแสงและผันผวนอย่างมาก ตัวเหนี่ยวนำแบบรวมช่วยลดความผันผวนของกระแสไฟฟ้า ปรับแรงดันไฟฟ้าขาเข้าของอินเวอร์เตอร์ให้คงที่ ป้องกันการเปลี่ยนแปลงกระแสอย่างกะทันหันไม่ให้ส่งผลกระทบต่ออุปกรณ์สวิตชิ่ง และเพิ่มความน่าเชื่อถือในการปฏิบัติงานของอินเวอร์เตอร์

ลักษณะเฉพาะ

· ความสามารถในการรองรับกระแสอิ่มตัวสูง

ด้วยการใช้แกนโลหะผสมเหล็ก-ซิลิคอน-อลูมิเนียม / อสัณฐาน ความหนาแน่นของฟลักซ์ความอิ่มตัวสูงกว่าแกนเฟอร์ไรต์แบบดั้งเดิม ซึ่งสามารถทนต่อแรงกระแทกของระบบไฟฟ้าโซลาร์เซลล์กระแสขนาดใหญ่ในทันที (กระแสสูงสุดสามารถเข้าถึง 2-3 เท่าของกระแสที่ได้รับการจัดอันดับ) และค่าตัวเหนี่ยวนำไม่ลดลงอย่างมีนัยสำคัญ เหมาะสำหรับลักษณะการผันผวนของพลังงานไฟฟ้าโซลาร์เซลล์

· ช่วงความถี่กว้างพร้อมการสูญเสียต่ำ ช่วยเพิ่มประสิทธิภาพอินเวอร์เตอร์

ช่วงความถี่การทำงานของตัวเหนี่ยวนำชุดแหล่งจ่ายไฟอินเวอร์เตอร์ไฟฟ้าโซลาร์เซลล์ตั้งแต่ 10kHz ถึง 50kHz (ช่วงความถี่กระแสหลักสำหรับอินเวอร์เตอร์ไฟฟ้าโซลาร์เซลล์) โดยมีการสูญเสียแกนกลางต่ำมาก (การสูญเสียเหล็ก) และการสูญเสียของขดลวด (การสูญเสียทองแดง) ประสิทธิภาพโดยรวมของส่วนประกอบคือ ≥ 99% ซึ่งช่วยลดการใช้พลังงานของอินเวอร์เตอร์ได้อย่างมีประสิทธิภาพ และเพิ่มการผลิตไฟฟ้าของโรงไฟฟ้าพลังงานแสงอาทิตย์

· การปรับตัวที่แข็งแกร่งกับช่วงอุณหภูมิที่กว้าง

ช่วงอุณหภูมิในการทำงานครอบคลุม -40°C ถึง +125°C โดยมีค่าสัมประสิทธิ์อุณหภูมิของการซึมผ่านของแม่เหล็กอยู่ที่ ≤ ±5% แม้ในสภาพแวดล้อมกลางแจ้งของโรงไฟฟ้าพลังงานแสงอาทิตย์ที่เผชิญกับอุณหภูมิสูงและความเย็นจัด ก็ยังคงรักษาประสิทธิภาพการทำงานที่มั่นคงและตรงตามข้อกำหนดด้านความน่าเชื่อถือระดับอุตสาหกรรมได้

· การป้องกันการรบกวนและการปฏิบัติตามตาราง

โครงสร้างการกรองแบบรวมสามารถระงับการรบกวนในโหมดทั่วไป/โหมดดิฟเฟอเรนเชียลได้พร้อมกัน ช่วยให้อินเวอร์เตอร์ได้รับการรับรอง EMC สำหรับการเชื่อมต่อโครงข่าย (เช่น TUV, CE, UL) และป้องกันสัญญาณรบกวนไม่ให้ส่งผลกระทบต่อโครงข่ายไฟฟ้าและอุปกรณ์โดยรอบ

· การออกแบบแบบแยกส่วนทำให้การพัฒนาอินเวอร์เตอร์ง่ายขึ้น

การรวมฟังก์ชันตัวเหนี่ยวนำหลายตัวช่วยลดจำนวนส่วนประกอบภายในและความซับซ้อนในการเดินสายไฟในอินเวอร์เตอร์ ลดระยะเวลาการพัฒนา ลดอัตราความล้มเหลวของอุปกรณ์ และลดขนาดของอินเวอร์เตอร์ไปพร้อมกันเพื่อปรับให้เข้ากับแนวโน้มการย่อขนาดของระบบไฟฟ้าโซลาร์เซลล์

ความแข็งแกร่งของบริษัท

ด้วยสถานะทางอุตสาหกรรมที่แข็งแกร่งตั้งแต่ปี 2008 Guangdong Haoer Electronics Co., Ltd. ยืนหยัดในฐานะผู้ผลิตเฉพาะด้านส่วนประกอบแม่เหล็กที่มีความแม่นยำ ผลิตภัณฑ์หลักของเรา ได้แก่ หม้อแปลงความถี่สูง ตัวกรอง และตัวเหนี่ยวนำ เป็นส่วนสำคัญของการใช้งานขั้นสูงในด้านระบบแสงสว่าง เครื่องใช้ในบ้าน พลังงานแสงอาทิตย์ UPS ระบบยานยนต์ และการสื่อสารผ่านเครือข่าย

การเติบโตของบริษัทโดดเด่นด้วยความสามารถในการผลิตที่สำคัญ ได้แก่ โรงงานผลิตหลายแห่งในฝอซาน มีพนักงานเกิน 1,000 คน และปริมาณการผลิตมากกว่า 100 ล้านหน่วยต่อปี การลงทุนของเราในด้านการทดสอบระบบอัตโนมัติและความแม่นยำ ควบคู่ไปกับการรับรอง เช่น CQC, UL, ISO 9000 และ TS 16949 สะท้อนให้เห็นถึงความทุ่มเทของเราสู่ความเป็นเลิศ

ด้วยหลักการของนวัตกรรม ความเป็นผู้นำที่มีคุณภาพ และความสำเร็จในการทำงานร่วมกัน Haoer ยังคงเสริมสร้างความเชี่ยวชาญและสนับสนุนความต้องการที่เปลี่ยนแปลงไปของอุตสาหกรรมอิเล็กทรอนิกส์ทั่วโลก

ใบรับรอง

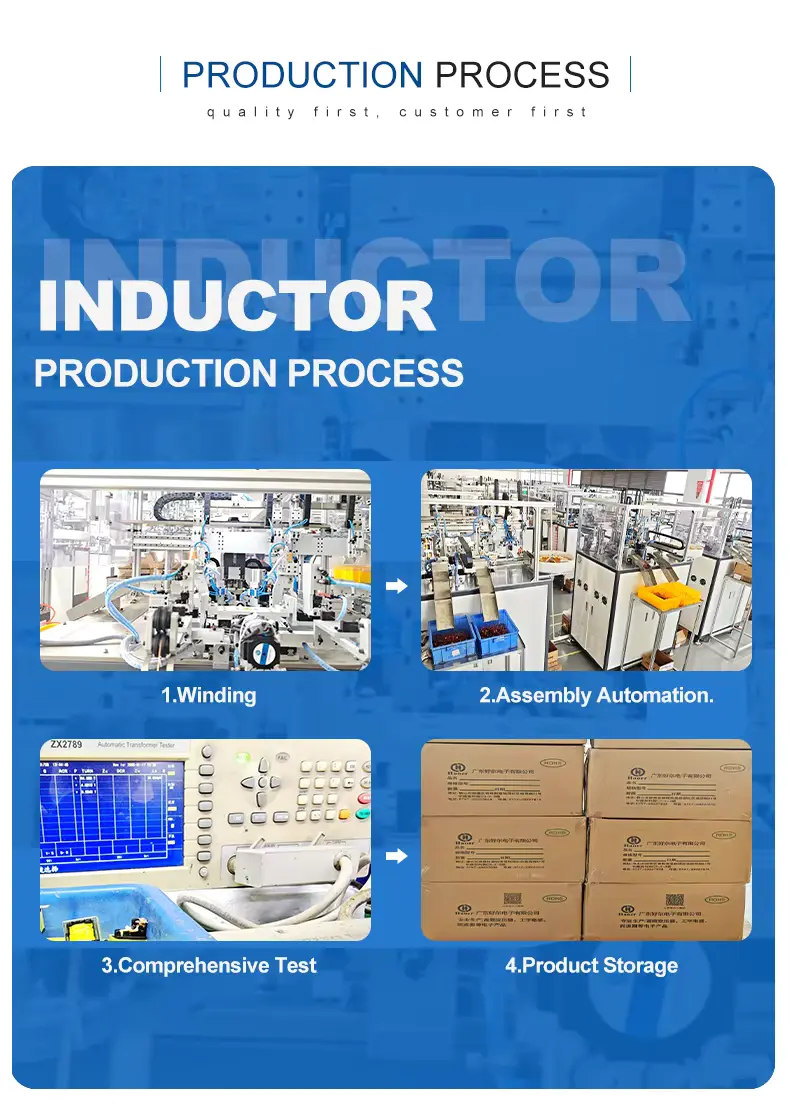

กระบวนการผลิตตัวเหนี่ยวนำ

1.Winding

2.การประกอบอัตโนมัติ

3. การทดสอบที่ครอบคลุม

4.การจัดเก็บผลิตภัณฑ์

โลจิสติกส์

แพคเกจจะถูกส่งผ่านบริษัทจัดส่งรายใหญ่ (เช่น DHL, UPS, TNT, FedEx ฯลฯ) และเรายังสามารถจัดเตรียมการขนส่งทางอากาศหรือทางทะเลตามความต้องการของคุณ

คำถามที่พบบ่อย

1. โรงงานของคุณผลิตตัวเก็บประจุประเภทหลักอะไรบ้าง?

บริษัทของเราผลิตฟิล์มเคลือบโลหะ ตัวเก็บประจุฟิล์มพลังงานใหม่ หม้อแปลงความถี่สูง ตัวกรอง ขดลวดเหนี่ยวนำ

2. ตัวเหนี่ยวนำชุดประกอบพาวเวอร์ซัพพลายอินเวอร์เตอร์ไฟฟ้าโซลาร์เซลล์ของคุณเป็นไปตามมาตรฐานสากลหรือไม่

ใช่ ผลิตภัณฑ์ของเราตรงตามมาตรฐานสากล IS09001-2015, UL, CUL, VDE และ CQC ผลิตภัณฑ์ของบริษัทเป็นไปตามข้อกำหนดด้านสิ่งแวดล้อมล่าสุดของสหภาพยุโรป และเป็นไปตามมาตรฐาน RoHs และมาตรฐาน REACH

3. ฉันจะได้รับใบเสนอราคาได้อย่างไร?

คุณสามารถส่ง RFQ บนเว็บไซต์ต่างประเทศของเราโดยระบุประเภทผลิตภัณฑ์ ปริมาณ และข้อกำหนดอื่นๆ ทีมงานของเราจะตอบกลับข้อเสนอของคุณโดยเร็วที่สุด
