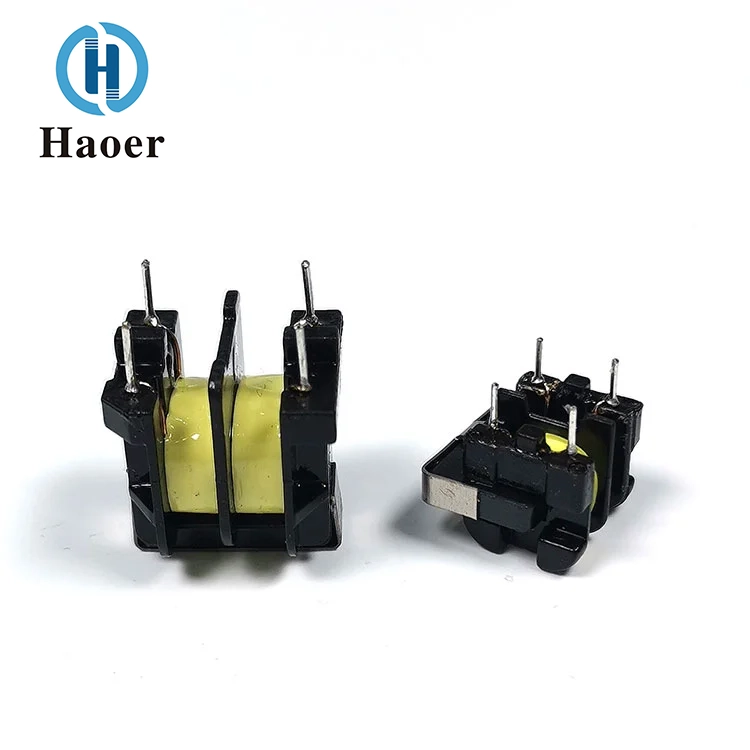

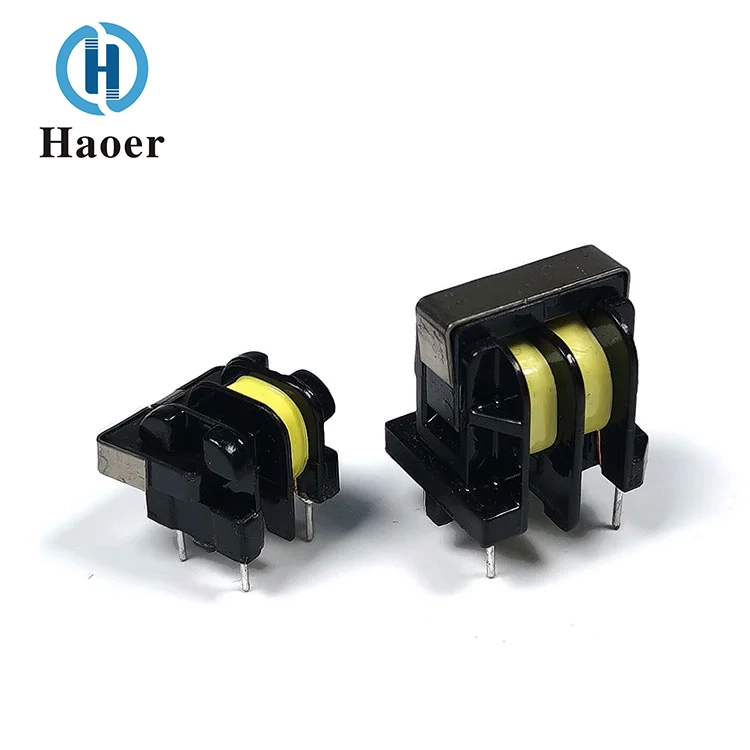

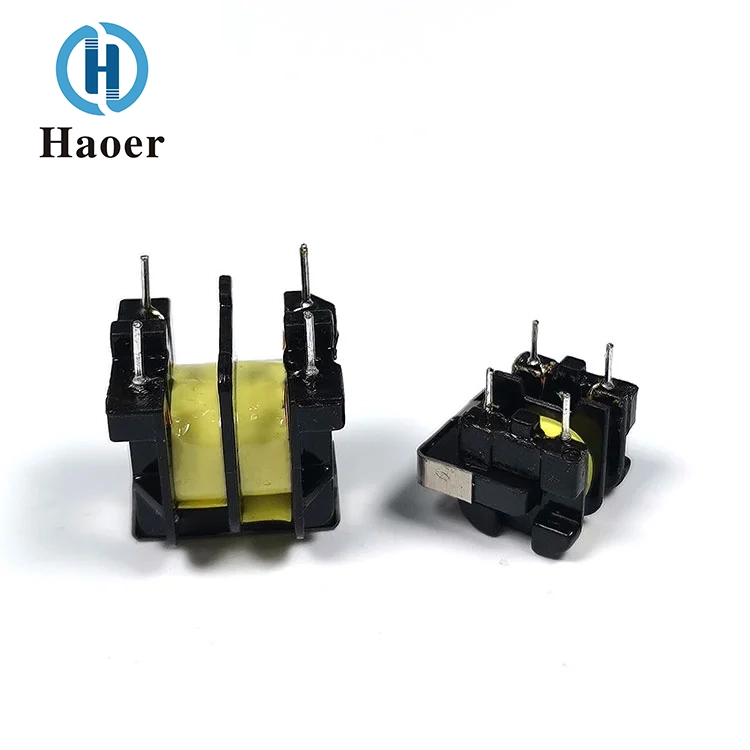

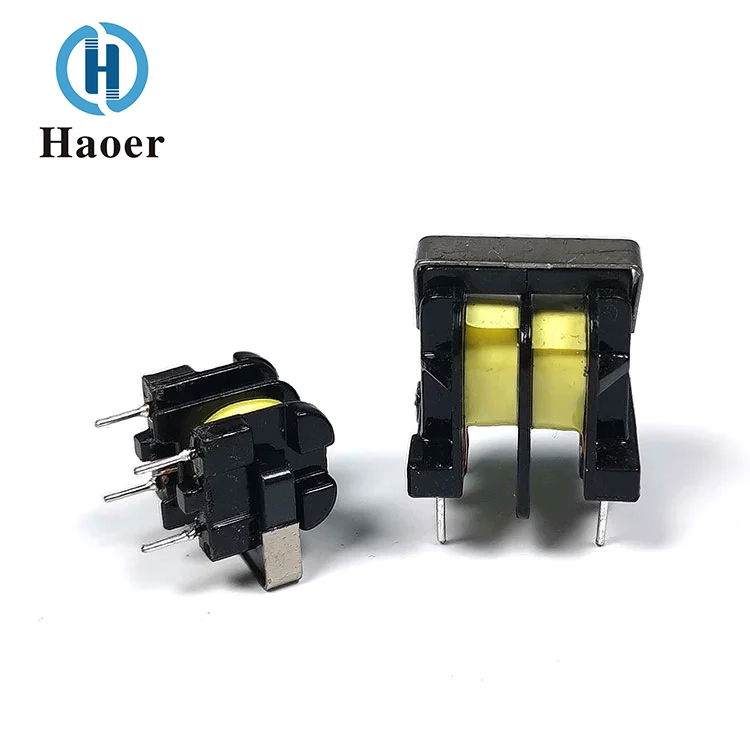

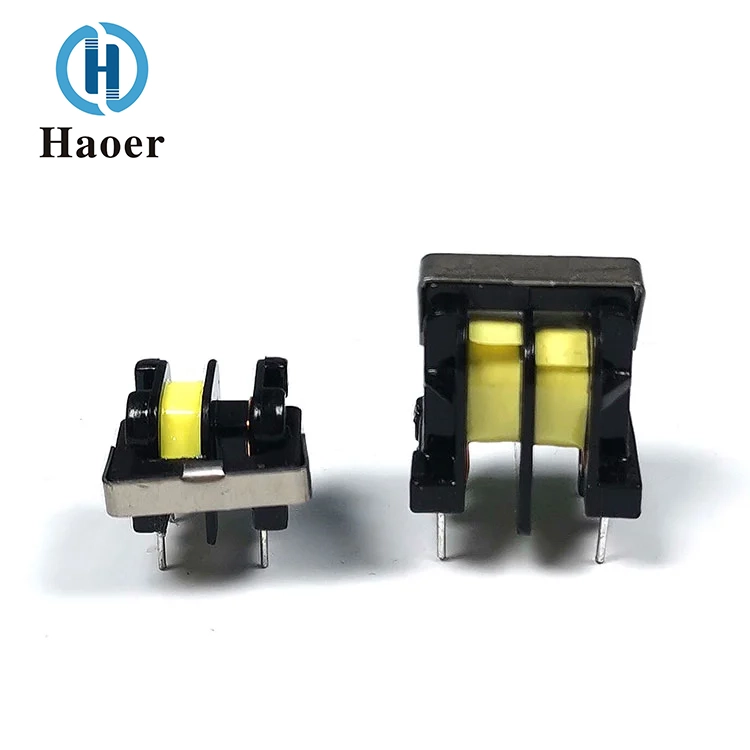

ตัวกรอง EMI ตัวกรอง UU

ผลงาน

ข้อมูลจำเพาะและรุ่น

UU9.8 / UU10.5 / UU15.7 / UU16

ตัวกรอง UU ของตัวกรอง EMI ที่จัดทำโดยผู้ผลิต Haoer ได้รับการปราบปรามการรบกวนแบบโหมดทั่วไปและโหมดดิฟเฟอเรนเชียลแบบคู่ผ่านการจับคู่อิมพีแดนซ์และกลไกการยกเลิกสนามแม่เหล็ก:

การปราบปรามการรบกวนในโหมดทั่วไป: เมื่อกระแสการรบกวนในโหมดทั่วไปไหลผ่านขดลวดสองชั้นแบบสมมาตร สนามแม่เหล็กในทิศทางเดียวกันจะถูกสร้างขึ้นภายในแกนแม่เหล็กรูป UU การซ้อนทับกันของสนามแม่เหล็กเหล่านี้ส่งผลให้แกนแม่เหล็กมีความต้านทานสูง ส่งผลให้สัญญาณรบกวนลดลงอย่างมาก

การปราบปรามการรบกวนในโหมดทั่วไป: เมื่อกระแสการรบกวนในโหมดทั่วไปไหลผ่านขดลวด จะเกิดสนามแม่เหล็กย้อนกลับ ส่วนหนึ่งของสนามแม่เหล็กนี้จะหักล้างในวงจรแม่เหล็กแบบปิด และสนามแม่เหล็กที่เหลือจะก่อให้เกิดการเหนี่ยวนำโหมดร่วม ซึ่งสามารถลดสัญญาณรบกวนในโหมดร่วมได้อีก

การนำสัญญาณปกติ: มีกระแสไหลผ่านวงจรสำหรับสัญญาณไฟฟ้ากระแสตรงหรือความถี่ต่ำ แกนกลางมีความต้านทานต่ำมาก ส่งผลให้แทบไม่มีการสูญเสียสัญญาณ ทำให้มั่นใจได้ว่าอุปกรณ์จะทำงานได้ตามปกติ

ลักษณะเฉพาะ

การกรองแบบคู่ป้องกันการรบกวนที่มีประสิทธิภาพ:ตัวกรอง EMI UU Filter ระงับสัญญาณรบกวนทั้งโหมดทั่วไปและโหมดดิฟเฟอเรนเชียลพร้อมกัน โดยไม่จำเป็นต้องใช้ส่วนประกอบการกรองเพิ่มเติม ทำให้การออกแบบวงจร EMC ง่ายขึ้นและเพิ่มประสิทธิภาพการกรอง

· การปรับคลื่นความถี่ให้กว้าง สถานการณ์ที่ยืดหยุ่น:ด้วยการเลือกแกนวัสดุที่แตกต่างกัน จึงสามารถครอบคลุมช่วงความถี่กว้าง 50Hz - 100MHz เหมาะสำหรับข้อกำหนดในการปราบปรามสัญญาณรบกวนของอุปกรณ์ต่างๆ เช่น แหล่งจ่ายไฟแบบสวิตชิ่ง ตัวแปลงความถี่ และเครื่องใช้ในครัวเรือน

· การรั่วไหลของแม่เหล็กต่ำ ความเข้ากันได้ทางแม่เหล็กไฟฟ้าที่ดี:การออกแบบวงจรแม่เหล็กแบบปิดช่วยลดการแผ่รังสีของสนามแม่เหล็กได้อย่างมาก ทำให้เกิดการรบกวนน้อยที่สุดต่อส่วนประกอบที่มีความละเอียดอ่อน (เช่น MCU เซ็นเซอร์) และไม่จำเป็นต้องมีมาตรการป้องกันเพิ่มเติม

· ขนาดกะทัดรัด รูปแบบที่สะดวก:โครงสร้างสมมาตรของแกนแม่เหล็กรูป UU ช่วยให้ส่วนประกอบต่างๆ มีขนาดเล็กลง และเวอร์ชันคู่แบบปลั๊กอิน/แบบติดตั้งบนพื้นผิวสามารถปรับให้เข้ากับโครงร่าง PCB ที่แตกต่างกัน ซึ่งช่วยประหยัดพื้นที่ในการติดตั้ง

· ความน่าเชื่อถือสูง ความทนทานต่อสิ่งแวดล้อมสูง:ช่วงอุณหภูมิในการทำงานของตัวกรอง EMI UU Filter กว้าง (-40°C~+125°C) ทนทานต่อการสั่นสะเทือนและการกัดกร่อน เป็นไปตามมาตรฐานสิ่งแวดล้อม RoHS และ REACH เหมาะสำหรับการใช้งานในอุตสาหกรรมและผู้บริโภค

· คุ้มค่า สูง:วัสดุเฟอร์ไรต์มีแหล่งที่มาที่กว้างขวางและกระบวนการผลิตที่เติบโตเต็มที่ และมีข้อได้เปรียบด้านต้นทุนอย่างมากเมื่อใช้กับตัวกรองวงแหวนขนาดใหญ่และมีประสิทธิภาพเหนือกว่าแต่มีประสิทธิภาพเท่ากัน

ความแข็งแกร่งของบริษัท

Guangdong Haoer Electronics Co., Ltd. ก่อตั้งขึ้นในปี 2008 เป็นผู้ผลิตชั้นนำที่เชี่ยวชาญด้านส่วนประกอบแม่เหล็ก เช่น หม้อแปลงความถี่สูง ตัวกรอง และตัวเหนี่ยวนำ ผลิตภัณฑ์ของบริษัทถูกนำไปใช้อย่างกว้างขวางในอุตสาหกรรมที่หลากหลาย รวมถึงระบบแสงสว่าง เครื่องใช้ภายในบ้าน ระบบไฟฟ้าโซลาร์เซลล์ เครื่องสำรองไฟฟ้า (UPS) อุปกรณ์อิเล็กทรอนิกส์ในยานยนต์ และอุปกรณ์โทรคมนาคม

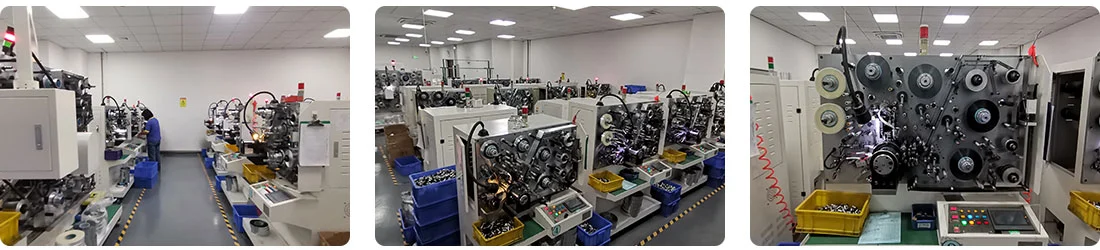

ด้วยโรงงานผลิตหลายแห่งที่ตั้งอยู่ในฝอซาน มณฑลกวางตุ้ง และมีพนักงานมากกว่า 1,000 คน บริษัทใช้สายการผลิตอัตโนมัติเต็มรูปแบบและอุปกรณ์ทดสอบขั้นสูงเพื่อให้ได้ผลผลิตต่อปีมากกว่า 100 ล้านหน่วย ได้รับการรับรองระดับสากลที่สำคัญ รวมถึง CQC, UL, ISO 9001 และ IATF 16949 ซึ่งแสดงให้เห็นถึงความมุ่งมั่นอย่างแรงกล้าในการประกันคุณภาพ ความปลอดภัยของผลิตภัณฑ์ และการปฏิบัติตามมาตรฐานอุตสาหกรรม

Haoer Electronics นำโดยนวัตกรรม ความเป็นเลิศด้านคุณภาพ และความร่วมมือที่มุ่งเน้นลูกค้า ใช้ประโยชน์จากความเชี่ยวชาญทางเทคนิคและความสามารถด้านการวิจัยและพัฒนาที่แข็งแกร่งเพื่อนำเสนอโซลูชันที่มีมูลค่าสูง บริษัทมุ่งมั่นที่จะสร้างความร่วมมือระยะยาวและส่งเสริมการเติบโตที่ยั่งยืนร่วมกับลูกค้าทั่วโลก

กระบวนการผลิตตัวเหนี่ยวนำ

1.Winding

2.การประกอบอัตโนมัติ

3. การทดสอบที่ครอบคลุม

4.การจัดเก็บผลิตภัณฑ์

ใบรับรอง
