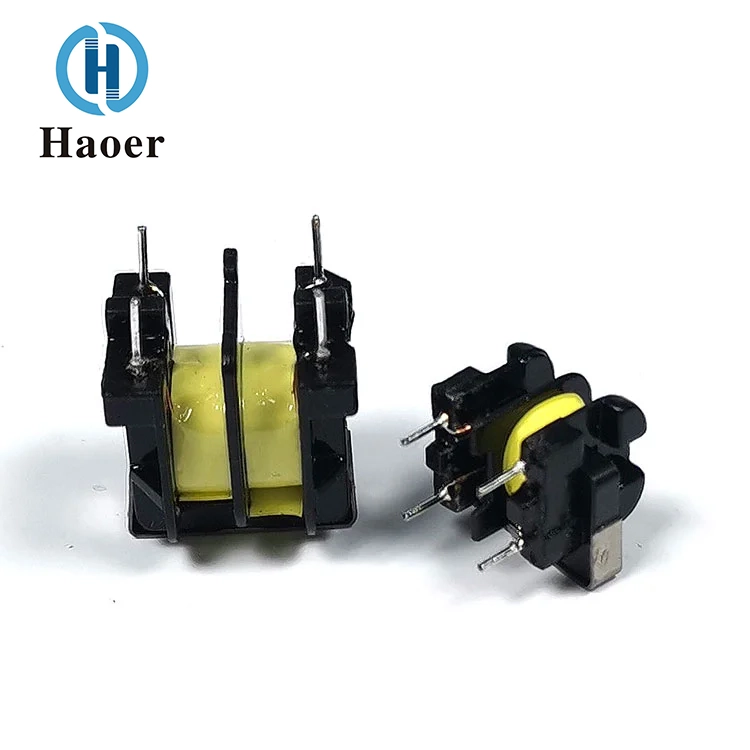

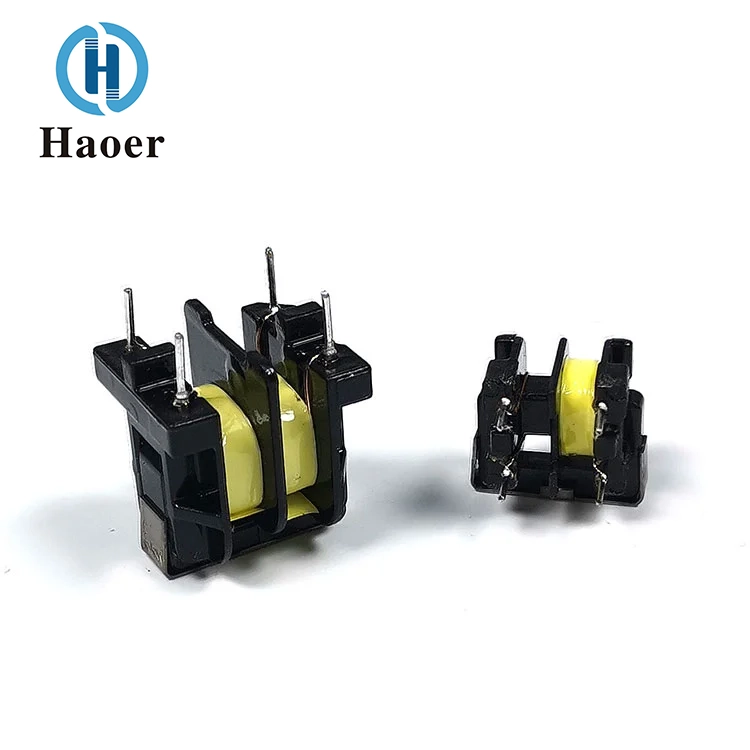

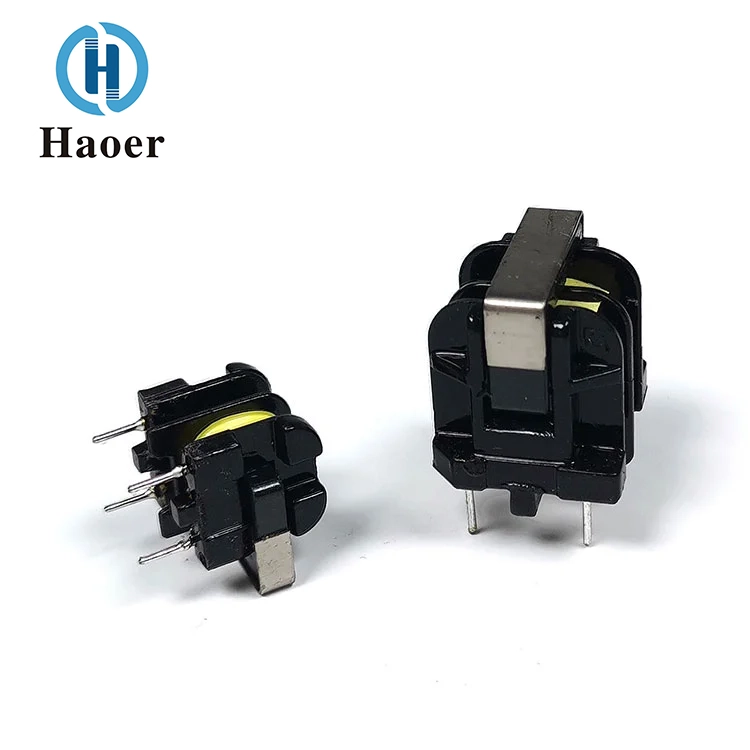

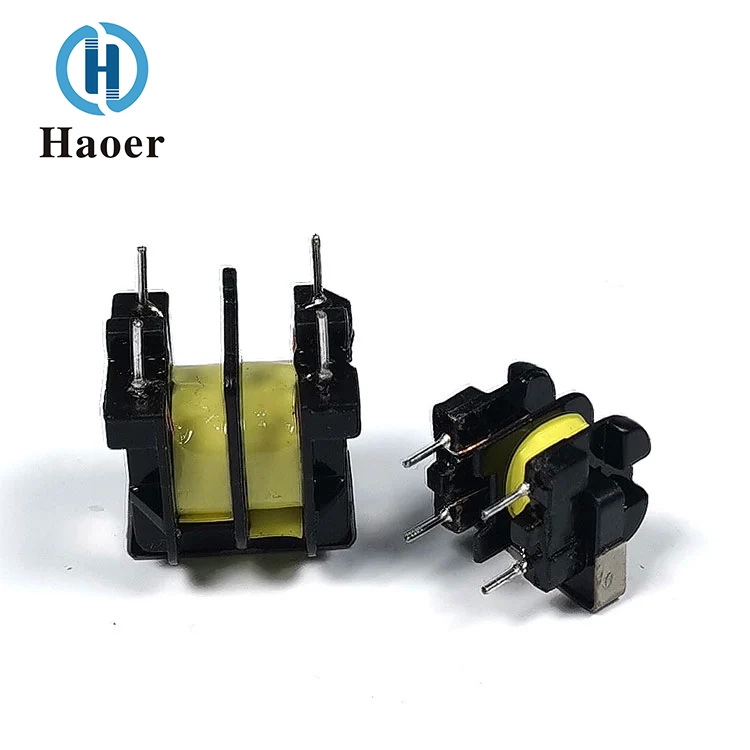

UU ตัวกรองหม้อแปลงกระแสไฟฟ้า

คุณสมบัติหลักและข้อดีหลัก

การออกแบบแบบบูรณาการ:

ตัวกรองหม้อแปลงกระแส UU ที่ผลิตโดย Haoer Factory รวมฟังก์ชันการตรวจจับกระแสและการกรอง EMI ไว้ในองค์ประกอบเดียว ทำให้การออกแบบวงจรง่ายขึ้น ลดการยึดครองพื้นที่ PCB ลดต้นทุนระบบ และปรับปรุงการรวมอุปกรณ์

การตรวจจับกระแสไฟฟ้าที่มีความแม่นยำสูง:

การออกแบบวงจรแม่เหล็กปิดรูปตัว U ช่วยให้มั่นใจได้ถึงประสิทธิภาพการเชื่อมต่อแม่เหล็กสูง โดยมีข้อผิดพลาดของอัตราส่วนกระแสไฟฟ้า ≤ ±1% มีความเป็นเส้นตรงที่ดี และสามารถตรวจจับกระแสได้ตั้งแต่ 0.1A ถึง 100A ได้อย่างแม่นยำ ซึ่งตรงตามข้อกำหนดของการวัดระดับอุตสาหกรรม

การปราบปรามการรบกวนในโหมดทั่วไปที่มีประสิทธิภาพสูง:

แกนเฟอร์ไรต์ที่ผสานรวมกับขดลวดแบบสมมาตรทำให้เกิดความต้านทานสูงต่อการรบกวนในโหมดทั่วไป ช่วยลดสัญญาณรบกวนจากพลังงาน การแผ่รังสีแม่เหล็กไฟฟ้า และสัญญาณรบกวนอื่นๆ ได้อย่างมีประสิทธิภาพ ช่วยให้อุปกรณ์ผ่านการรับรอง EMC เช่น CE, FCC และ CQC

ความสามารถในการปรับตัวของบรอดแบนด์:

ช่วงความถี่ในการทำงานของตัวกรองหม้อแปลงกระแส UU ครอบคลุม 50Hz ถึง 100MHz ทำให้ทั้งการตรวจจับกระแสความถี่อุตสาหกรรมและการปราบปรามการรบกวนความถี่สูงสมดุล เหมาะสำหรับการใช้งานที่หลากหลาย เช่น สวิตชิ่งจ่ายไฟ ตัวแปลงความถี่ และอินเวอร์เตอร์ไฟฟ้าโซลาร์เซลล์

ความน่าเชื่อถือและเสถียรภาพสูง:

การออกแบบวงจรแม่เหล็กแบบปิดช่วยลดการรั่วไหลของแม่เหล็ก แคลมป์โลหะช่วยเพิ่มความแข็งแรงทางกล ขดลวดจะถูกรวมเข้ากับแกนแม่เหล็กอย่างใกล้ชิดโดยไม่มีความเสี่ยงต่อการคลายตัว ช่วงอุณหภูมิในการทำงานคือ -40°C ถึง +125°C ตอบสนองความต้องการของสภาพแวดล้อมระดับอุตสาหกรรมและยานยนต์

ความคุ้มทุนที่สำคัญ:

เมื่อเปรียบเทียบกับการใช้หม้อแปลงกระแสและตัวเหนี่ยวนำโหมดทั่วไปแยกกัน การออกแบบที่บูรณาการจะช่วยลดต้นทุนการจัดซื้อและการติดตั้ง เพิ่มประสิทธิภาพการผลิต และเหมาะสำหรับการใช้งานเป็นชุดขนาดใหญ่

ข้อมูลจำเพาะและรุ่น:

UU9.8 / UU10.5 / UU15.7 / UU16

แกนแม่เหล็กปิดรูปตัว U ประกอบด้วยแกนแม่เหล็กเฟอร์ไรต์แมงกานีส-สังกะสีรูปตัวยู/เฟอร์ไรต์นิกเกิล-สังกะสีรูปตัวยูสมมาตรสองแกนที่เชื่อมต่อเข้าด้วยกัน ประกอบเข้ากับกรอบเพื่อสร้างวงจรแม่เหล็กแบบปิด มีการซึมผ่านของแม่เหล็กสูงและความต้านทานแม่เหล็กต่ำ ซึ่งสามารถรวมศูนย์สนามแม่เหล็ก และลดการรั่วไหลของแม่เหล็ก

โครงสร้างขดลวดคู่ประกอบด้วยขดลวดหลัก (ด้านหลัก) และขดลวดเสริม (ด้านรอง): ขดลวดหลักมีรอบน้อยลงและมีเส้นผ่านศูนย์กลางลวดหนาขึ้น และเชื่อมต่อแบบอนุกรมกับวงจรที่วัดได้ ขดลวดเสริมมีการหมุนมากขึ้นและเส้นผ่านศูนย์กลางลวดบางลง และใช้สำหรับเอาต์พุตสัญญาณและการกรอง ขดลวดทั้งสองเส้นพันกันอย่างสมมาตรบนเฟรมเพื่อให้แน่ใจว่ามีการระงับโหมดทั่วไปและความแม่นยำในการตรวจจับกระแส

ตัวกรองหม้อแปลงกระแสไฟฟ้า UU ที่มีการออกแบบแบบบูรณาการ การตรวจจับที่มีความแม่นยำสูง และความสามารถในการกรองที่ทรงพลัง ได้กลายเป็นตัวเลือกที่เหมาะสำหรับการตรวจสอบกระแสไฟฟ้าและการจัดการ EMC ในอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่ มันผสมผสานการใช้งานจริง ความประหยัด และความน่าเชื่อถือเข้าด้วยกัน และมีการใช้กันอย่างแพร่หลายในตัวเหนี่ยวนำตัวกรองโหมดทั่วไป หม้อแปลงขับเคลื่อน หม้อแปลงกระแสไฟฟ้า ฯลฯ

ความแข็งแกร่งของบริษัท

Guangdong Haoer Electronics Co., Ltd. ซึ่งเป็นผู้เชี่ยวชาญผู้ผลิตส่วนประกอบแม่เหล็กที่มีความแม่นยำในการดำเนินงานทางอุตสาหกรรมตั้งแต่ปี 2008 มุ่งเน้นที่การผลิตหม้อแปลง ตัวกรอง และตัวเหนี่ยวนำความถี่สูง ส่วนประกอบเหล่านี้จำเป็นสำหรับการใช้งานขั้นสูงในด้านระบบแสงสว่าง เครื่องใช้ในครัวเรือน พลังงานแสงอาทิตย์ UPS อุปกรณ์อิเล็กทรอนิกส์ในยานยนต์ และการสื่อสารผ่านเครือข่าย

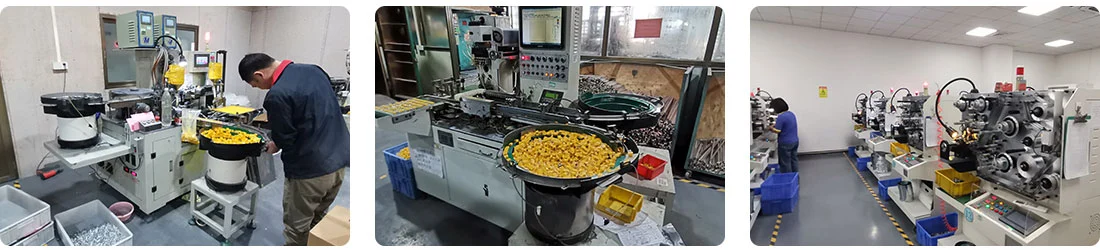

กำลังการผลิตของบริษัทมีความโดดเด่น: มีโรงงานผลิตหลายแห่งใน Foshan มีพนักงานมากกว่า 1,000 คน และผลผลิตต่อปีมากกว่า 100 ล้านหน่วย เพื่อให้มั่นใจในความน่าเชื่อถือของผลิตภัณฑ์ Haoer ได้ลงทุนในโครงสร้างพื้นฐานการผลิตอัตโนมัติและการทดสอบความแม่นยำ และได้รับการรับรองเช่น CQC, UL, ISO 9000 และ TS 16949

ด้วยการยึดมั่นในหลักการของนวัตกรรม ความเป็นผู้นำที่มีคุณภาพ และการเติบโตร่วมกัน Haoer Electronics ยังคงเพิ่มพูนความสามารถทางเทคนิคอย่างต่อเนื่อง เพื่อตอบสนองความต้องการแบบไดนามิกของตลาดอิเล็กทรอนิกส์ทั่วโลก
