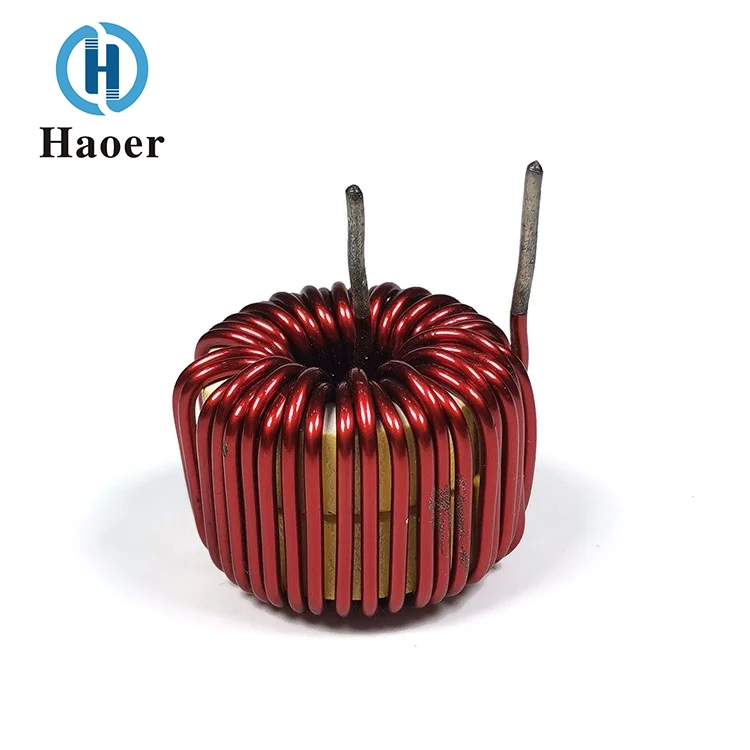

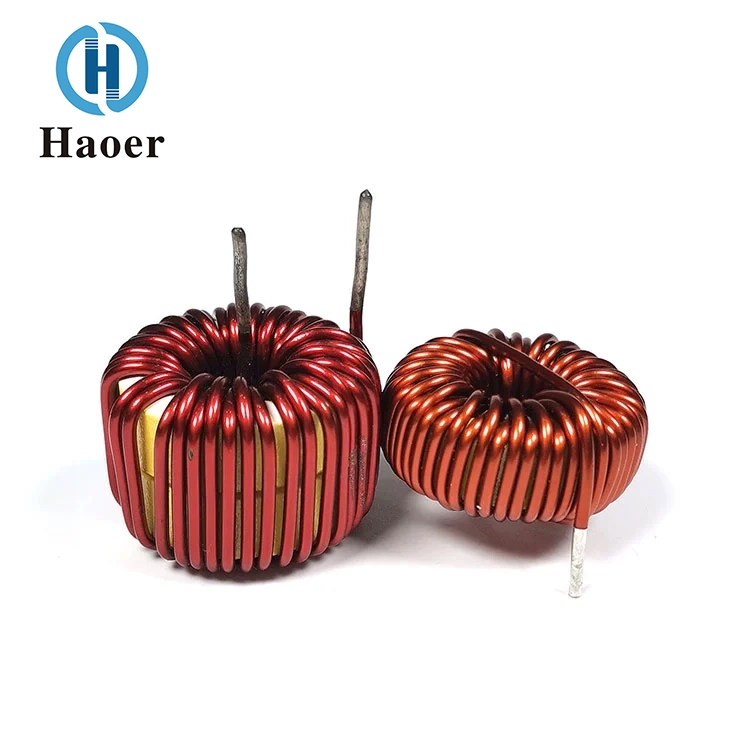

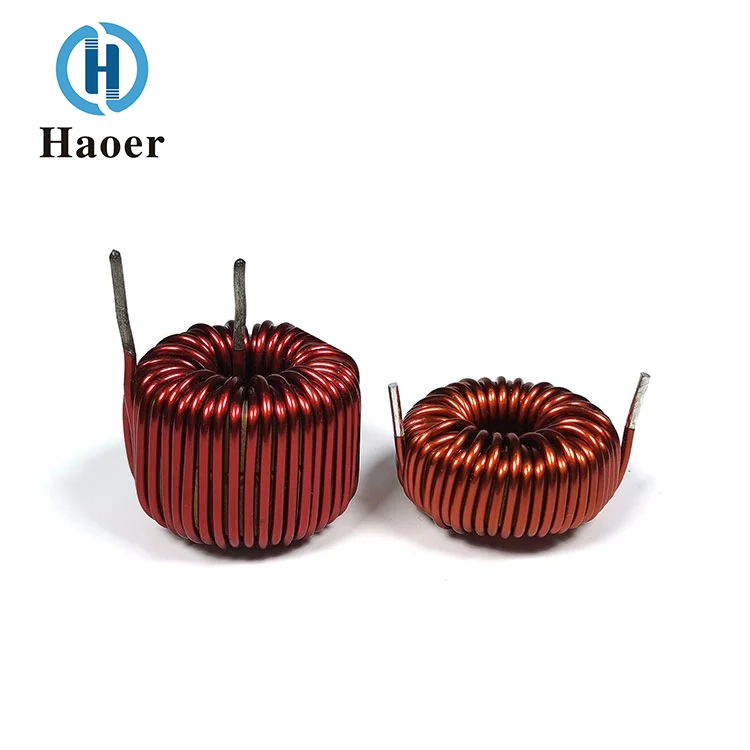

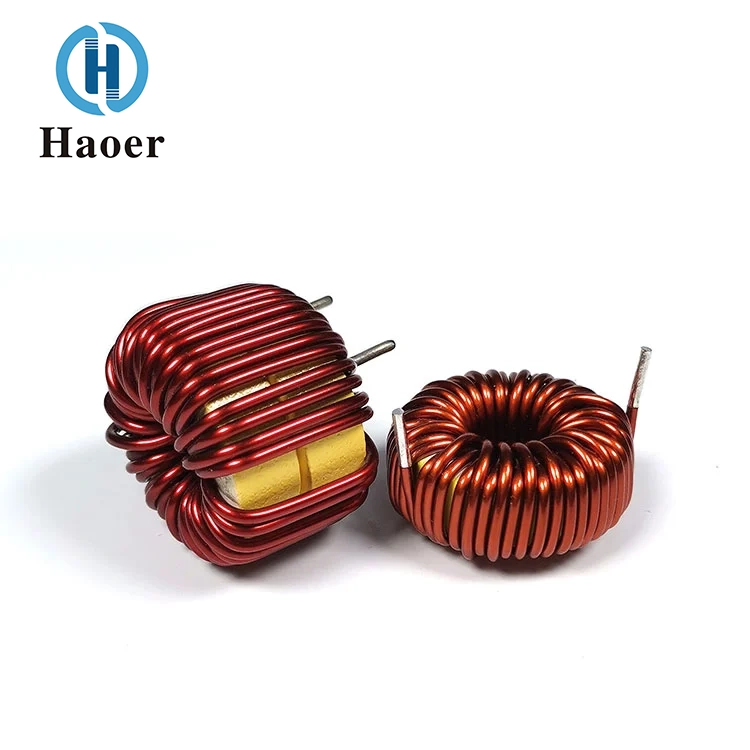

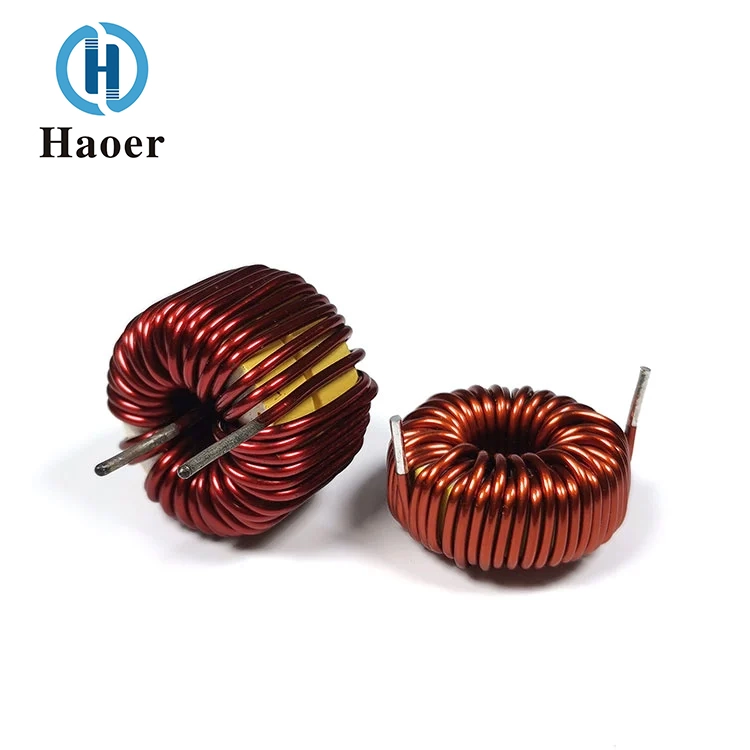

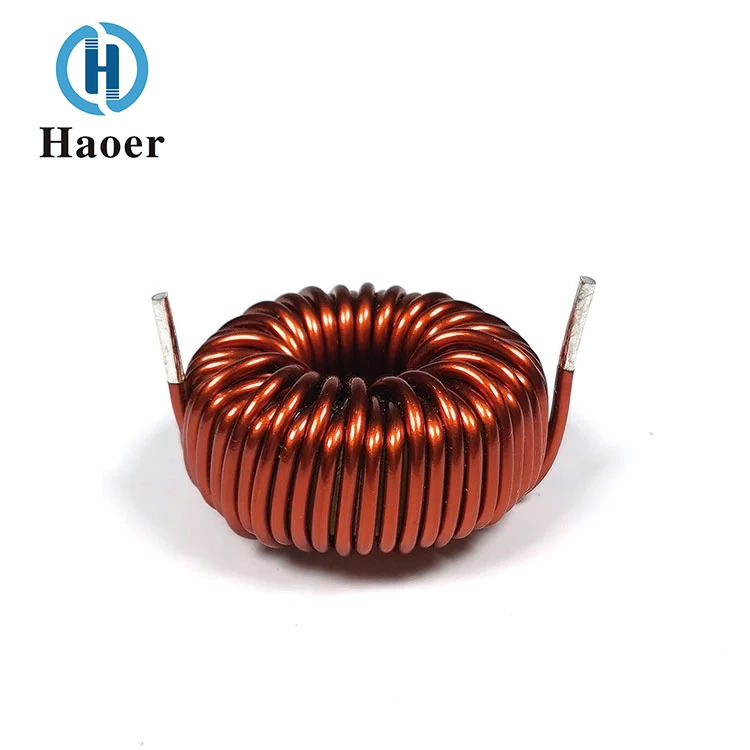

Choke Coil Iron Powder Core ตัวเหนี่ยวนำดิฟเฟอเรนเชียล

1. วัสดุแกน: ตัวเหนี่ยวนำดิฟเฟอเรนเชียลแกนผงเหล็กคอยล์ Choke ของจีนที่ผลิตโดยซัพพลายเออร์ของ Haoer Electronics ประกอบด้วย ‌โลหะผสมเหล็กที่เป็นผง‌ พร้อมช่องว่างอากาศแบบกระจาย ให้การควบคุมการซึมผ่านและลดการสูญเสียแกนภายใต้การทำงานความถี่สูง การออกแบบนี้ช่วยลดการม้วนตัวของตัวเหนี่ยวนำที่กระแสสูงเนื่องจากลักษณะการซึมผ่านที่แปรผัน

2. โครงสร้างคอยล์‌: ลวดทองแดงหรืออลูมิเนียมที่มีการพันอย่างแม่นยำพร้อมฉนวนหลายชั้น ลดการสูญเสียกระแสไหลวน และรับประกันการเหนี่ยวนำที่เสถียรในสภาวะโหลดที่แตกต่างกัน

3. การห่อหุ้ม: อีพอกซีเรซินที่หน่วงไฟหรือบรรจุภัณฑ์ที่ไม่มีการป้องกัน/เปิดเฟรม (เป็นไปตามมาตรฐาน UL94 V-0) ทำให้การกระจายความร้อนและความทนทานเชิงกลสมดุลสำหรับสภาพแวดล้อมทางอุตสาหกรรม‌

4.ขั้วต่อ: ตัวเลือกการติดตั้งแนวแกนหรือแนวรัศมี (เช่น ขั้วต่อแบบ Faston/สกรู) เพื่อการรวมเข้ากับวงจรกระแสไฟสูงได้อย่างยืดหยุ่น

ข้อมูลจำเพาะ: เส้นผ่านศูนย์กลางภายนอกตั้งแต่ 6 มม.-60 มม

ขอบเขตการใช้งาน

เตาแม่เหล็กไฟฟ้า ที่ชาร์จในรถยนต์ เครื่องทำความร้อนแบบเหนี่ยวนำ ฯลฯ

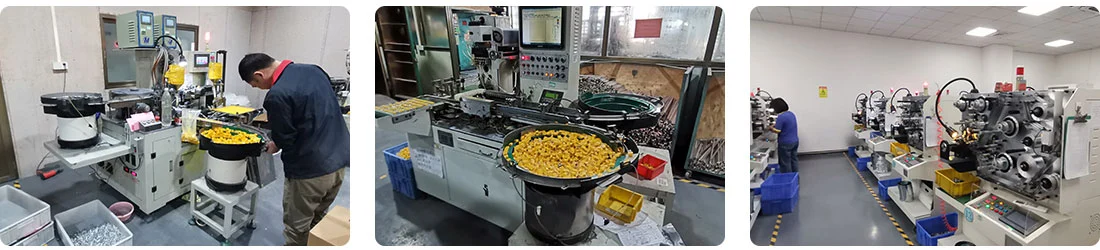

ความแข็งแกร่งของบริษัท

Guangdong Haier Electronics Co., Ltd. มีฐานการผลิตหลายแห่งในสถานที่ต่างๆ เช่น เมืองฝอซาน มณฑลกวางตุ้ง และติงเซียน มณฑลกวางสี พื้นที่โรงงานทั้งหมดเกิน 10,000 ตารางเมตร และจำนวนพนักงานเกิน 1,000 คน บริษัทมีกำลังการผลิตหม้อแปลง ตัวกรอง และตัวเหนี่ยวนำที่แข็งแกร่งมากกว่า 100 ล้านชิ้นต่อปี บริษัทมีพนักงานที่มีประสบการณ์และทีมผู้บริหารมืออาชีพและมีประสิทธิภาพ เพื่อให้มั่นใจว่าทุกการเชื่อมโยงตั้งแต่การวิจัยและพัฒนาไปจนถึงการผลิตเป็นไปตามมาตรฐานระดับสูง Haier Electronics ยึดมั่นในหลักการของ "นวัตกรรมทางเทคโนโลยี ลำดับความสำคัญด้านคุณภาพ การบริการต้องมาก่อน และความร่วมมือแบบ win-win" เสมอ โดยให้ความสำคัญกับสาขาส่วนประกอบแม่เหล็กอย่างลึกซึ้งอย่างต่อเนื่อง โดยมุ่งมั่นที่จะเติบโตและกลายเป็นองค์กรมาตรฐานในอุตสาหกรรม

อุปกรณ์ที่เรามี: เครื่องไขลานแบบเหนี่ยวนำโหมดร่วมอัตโนมัติ (วงแหวนแม่เหล็ก) เครื่องไขลานอัตโนมัติแกนเดียว (พร้อมปลอก) เครื่องไขลานอัตโนมัติ เครื่องบูรณาการอัตโนมัติหลังการประมวลผล เครื่องทำเครื่องหมายด้วยเลเซอร์

"ขดลวดเหนี่ยวนำ" ถูกนำไปใช้ในอุตสาหกรรมต่อไปนี้: พลังงานใหม่และการจัดเก็บพลังงาน, อิเล็กทรอนิกส์ยานยนต์และการใช้พลังงานไฟฟ้า, ระบบอัตโนมัติทางอุตสาหกรรมและแหล่งจ่ายไฟ, เทคโนโลยีสารสนเทศและการสื่อสาร, เครื่องใช้ไฟฟ้าและเครื่องใช้ในครัวเรือน; ตำแหน่งการใช้งานประกอบด้วย: ตำแหน่งการกรองพลังงานและเอาต์พุตของวงจร DC-DC ตำแหน่งคอยล์โช้คโหมดร่วม/โหมดดิฟเฟอเรนเชียลที่ปลายอินพุตกำลัง คอยล์ส่งและรับของอุปกรณ์ชาร์จไร้สาย และเครือข่ายที่ตรงกันและวงจรไบแอสของเครื่องขยายกำลัง RF การประยุกต์ใช้งานภายใต้สภาวะการทำงาน ได้แก่ กระแสสูง สนามแม่เหล็กแรง และอุณหภูมิสูง

ใบรับรอง

แนะนำผลิตภัณฑ์

Choke Coil Iron Powder Core Differential Inductor เป็นส่วนประกอบอุปนัยที่ออกแบบมาโดยเฉพาะเพื่อระงับการรบกวนในโหมดดิฟเฟอเรนเชียลในวงจร แกนกลางทำจากผงเหล็ก ทำหน้าที่เป็นพาหะนำวิถีแม่เหล็ก ด้วยคุณสมบัติทางแม่เหล็กที่ดีเยี่ยมและการออกแบบโครงสร้างของผงเหล็ก จึงสามารถสร้างสิ่งกีดขวางความต้านทานสูงต่อสัญญาณรบกวนในโหมดดิฟเฟอเรนเชียลระหว่างเส้นเฟสและเส้นนิวทรัลได้ มีการใช้กันอย่างแพร่หลายในการแก้ไขความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC) และการกรองสัญญาณของระบบจ่ายไฟ

ตัวแกนกลางของแกนแม่เหล็กทำขึ้นโดยการกดและเผาผงเหล็กคาร์บอนิล ด้วยการปรับขนาดอนุภาคของผงเหล็ก การเคลือบฉนวน และความหนาแน่นของการกด ทำให้สามารถควบคุมพารามิเตอร์ต่างๆ เช่น การซึมผ่านของแม่เหล็กและความอิ่มตัวของความหนาแน่นฟลักซ์แม่เหล็กได้อย่างแม่นยำ เมื่อเปรียบเทียบกับแกนแม่เหล็กเฟอร์ไรต์ แกนผงเหล็กมีความหนาแน่นฟลักซ์แม่เหล็กอิ่มตัวสูงกว่าและมีช่วงอุณหภูมิการทำงานที่กว้างขึ้น นอกจากนี้ยังมีการสูญเสียคอร์ที่ต่ำกว่าในย่านความถี่กลางและความถี่สูง และเหมาะสำหรับสถานการณ์ที่มีการปราบปรามโหมดดิฟเฟอเรนเชียลขนาดใหญ่ รูปทรงทั่วไป ได้แก่ รูปทรงวงแหวน รูปตัว I และรูปทรงกระป๋อง ซึ่งเหมาะสำหรับการติดตั้งและข้อกำหนดวงจรที่แตกต่างกัน

ขดลวดโหมดดิฟเฟอเรนเชียลทำโดยการพันลวดทองแดงเคลือบปราศจากออกซิเจนที่มีความบริสุทธิ์สูง การออกแบบสมมาตรแบบขดลวดเดี่ยวเป็นคุณลักษณะหลักของตัวเหนี่ยวนำโหมดดิฟเฟอเรนเชียล ขั้วต่อที่ปลายทั้งสองของขดลวดเชื่อมต่อกับขั้วต่อ กระแสน้ำไหลเข้าปลายด้านหนึ่งและออกจากปลายอีกด้านหนึ่ง สนามแม่เหล็กก่อตัวเป็นวงปิดภายในแกนแม่เหล็ก นำเสนออิมพีแดนซ์สูงต่อกระแสโหมดดิฟเฟอเรนเชียล และมีอิมพีแดนซ์ต่ำมากต่อกระแสตรงหรือกระแสความถี่ต่ำ เส้นผ่านศูนย์กลางของเส้นลวดและจำนวนรอบจะถูกจับคู่อย่างแม่นยำตามค่าตัวเหนี่ยวนำและข้อกำหนดกระแสไฟที่กำหนด

คุณสมบัติหลักและข้อดีหลัก

การปราบปรามการรบกวนในโหมดดิฟเฟอเรนเชียลที่แม่นยำ

ตัวเหนี่ยวนำดิฟเฟอเรนเชียลแกนผงเหล็กคอยล์คอยล์ของ Choke ได้รับการออกแบบมาโดยเฉพาะสำหรับการรบกวนในโหมดดิฟเฟอเรนเชียล โดยนำเสนออิมพีแดนซ์สูงในช่วงความถี่รบกวน ช่วยลดสัญญาณรบกวนในโหมดดิฟเฟอเรนเชียลได้อย่างมีประสิทธิภาพ และป้องกันการส่งสัญญาณรบกวน ช่วยให้อุปกรณ์ผ่านการรับรอง EMC

ความสามารถในการรองรับกระแสอิ่มตัวสูง

ความหนาแน่นฟลักซ์แม่เหล็กอิ่มตัวของแกนผงเหล็กสามารถเข้าถึงได้มากกว่า 1.5T ซึ่งสูงกว่าแกนเฟอร์ไรต์ธรรมดา มีโอกาสน้อยที่จะพบกับความอิ่มตัวของแม่เหล็กภายใต้สภาวะกระแสไฟขนาดใหญ่ และค่าตัวเหนี่ยวนำยังคงมีเสถียรภาพ เหมาะสำหรับสถานการณ์ปัจจุบันขนาดใหญ่ เช่น เสาชาร์จพลังงานใหม่ อินเวอร์เตอร์ไฟฟ้าโซลาร์เซลล์ อุปกรณ์จ่ายไฟทางอุตสาหกรรม ฯลฯ

ลักษณะการสูญเสียต่ำของบรอดแบนด์

ช่วงความถี่การทำงานครอบคลุมย่านความถี่กว้างตั้งแต่ 1kHz ถึง 1MHz การสูญเสียแกนต่ำกว่าของตัวเหนี่ยวนำเฟอร์ไรต์ที่มีข้อกำหนดเดียวกัน ประสิทธิภาพการแปลงพลังงานสูงขึ้น ซึ่งสามารถลดอุณหภูมิที่เพิ่มขึ้นของส่วนประกอบและปรับปรุงความเสถียรของวงจรได้อย่างมีประสิทธิภาพ

ความสามารถในการป้องกันการรบกวนทางแม่เหล็กไฟฟ้าสูง

การออกแบบวงจรแม่เหล็กแบบปิดหรือกึ่งปิดช่วยลดการรั่วไหลของแม่เหล็กได้อย่างมาก เมื่อเปรียบเทียบกับตัวเหนี่ยวนำลำแสง I รูปทรงเปิด จะมีผลกระทบจากรังสีแม่เหล็กไฟฟ้าต่อส่วนประกอบที่ละเอียดอ่อนโดยรอบน้อยกว่า และไม่จำเป็นต้องใช้มาตรการป้องกันเพิ่มเติม

การปรับตัวด้านสิ่งแวดล้อมที่ดีเยี่ยม

ช่วงอุณหภูมิการทำงานกว้าง (-40°C ถึง +125°C) ทนทานต่อการสั่นสะเทือนและการกัดกร่อน เป็นไปตามมาตรฐานการปกป้องสิ่งแวดล้อม เช่น RoHS และ REACH เหมาะสำหรับสภาพแวดล้อมการใช้งานที่รุนแรง เช่น เกรดอุตสาหกรรมและยานยนต์

โลจิสติกส์

สินค้าจะถูกจัดส่งผ่านช่องทางจัดส่งเช่น DHL, UPS, TNT, FedEx ฯลฯ นอกจากนี้คุณยังสามารถเลือกวิธีการขนส่งทางอากาศหรือทางทะเลได้ตามความต้องการของคุณ

คำถามที่พบบ่อย

คำถาม: คุณเป็นโรงงานผลิตหรือบริษัทการค้าหรือไม่?

คำตอบ: เราเป็นโรงงานผลิต

คำถาม: สิ่งที่จำเป็นในการผลิตหม้อแปลงไฟฟ้าหรือตัวเหนี่ยวนำ?

คำตอบ: การวาดภาพของแหล่งจ่ายไฟนั้นดีที่สุด หรือโปรดระบุพารามิเตอร์ทางเทคนิค เช่น ขนาด แรงดันไฟฟ้าขาเข้า แรงดันขาออกและกระแสไฟฟ้า ความถี่ในการทำงาน แรงดันไฟฟ้าที่ทนต่อ น้ำหนัก ฯลฯ จากนั้นทีมวิศวกรมืออาชีพของเราจะดำเนินการวิเคราะห์

คำถาม: คุณสามารถใส่โลโก้ของเราลงบนผลิตภัณฑ์ได้หรือไม่?

คำตอบ: ใช่เราทำได้
