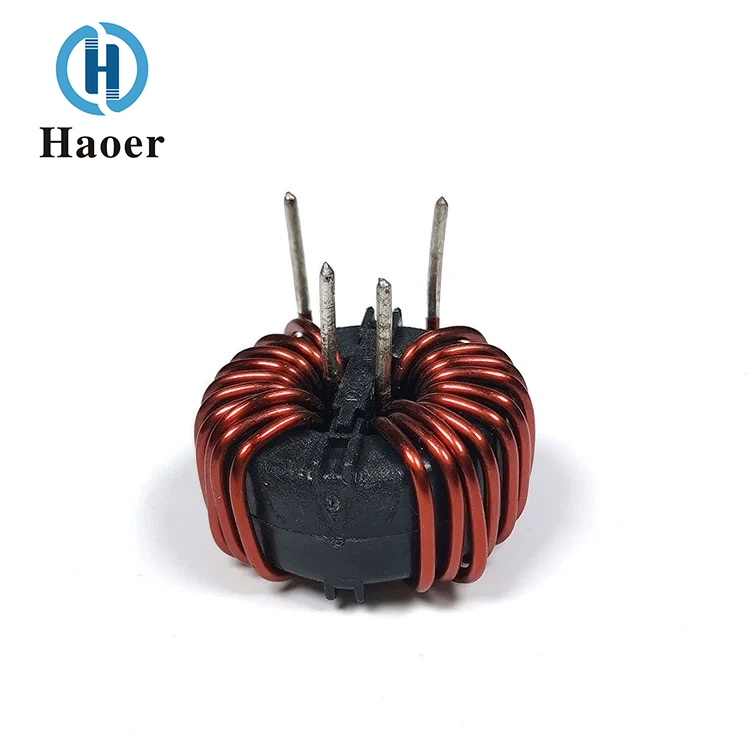

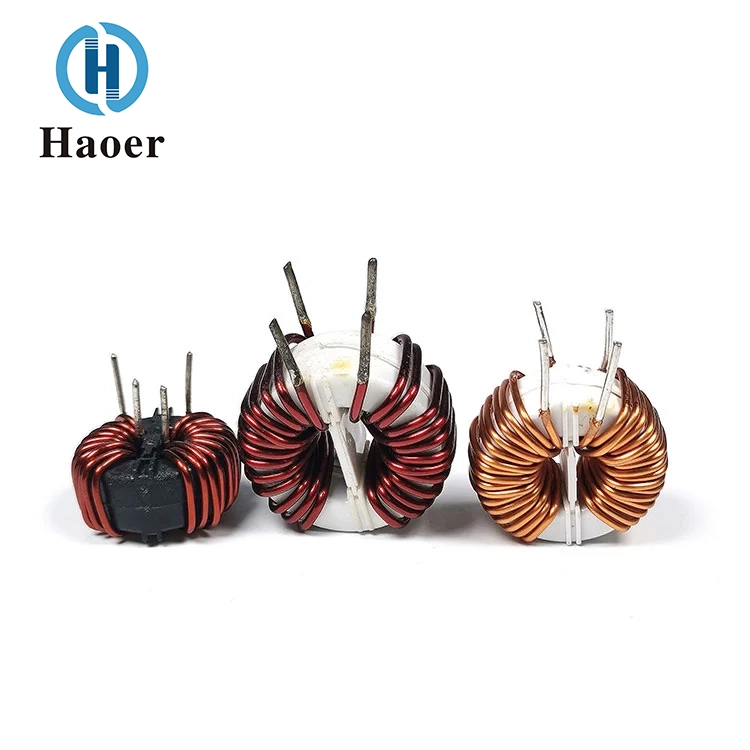

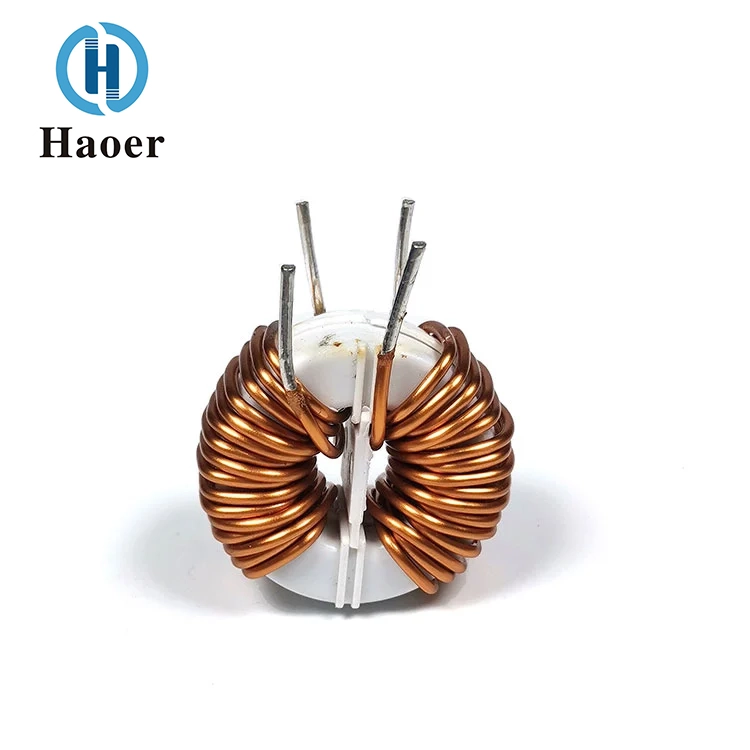

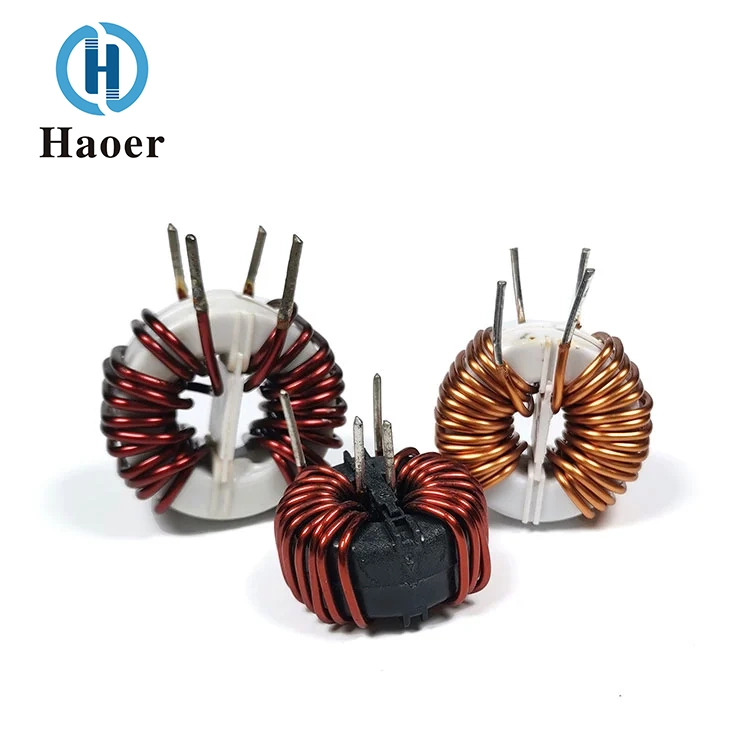

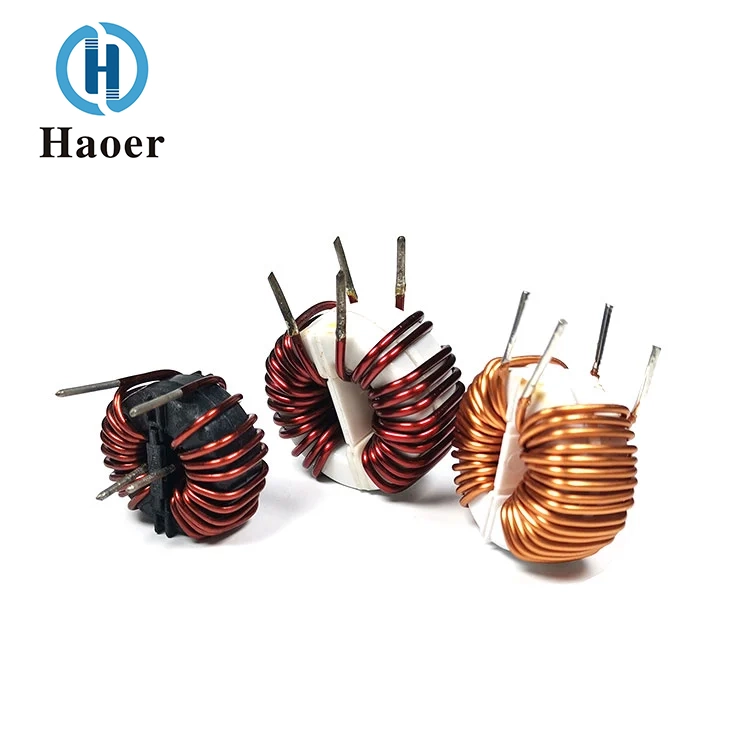

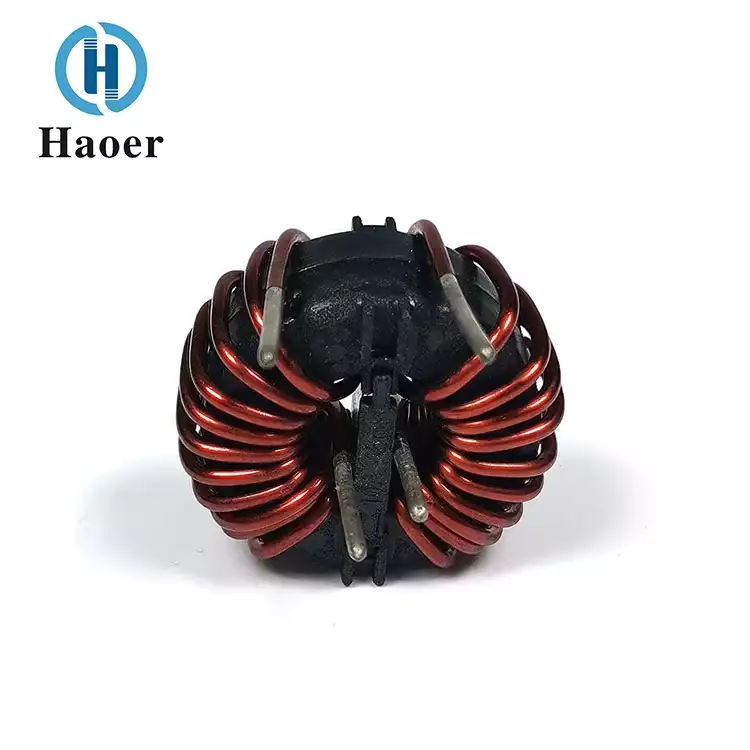

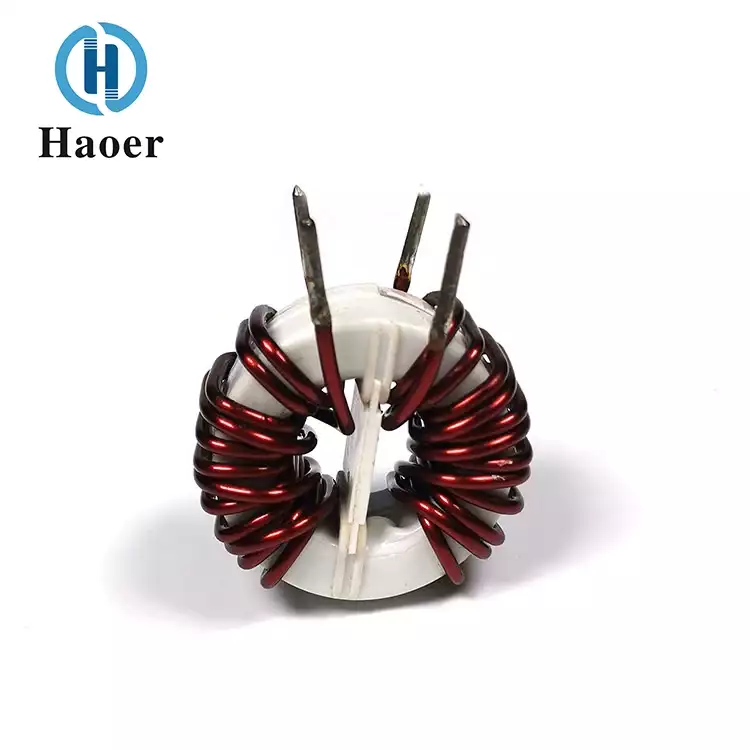

แหวนแม่เหล็กคอยล์ แหวนแม่เหล็กอสัณฐาน ตัวเหนี่ยวนำโหมดทั่วไป

ตัวเหนี่ยวนำโหมดทั่วไปของวงแหวนแม่เหล็กขดลวดวงแหวนแม่เหล็กที่ผลิตโดยโรงงาน Haoer เป็นส่วนประกอบตัวกรองแบบพาสซีฟประสิทธิภาพสูงพร้อมเส้นทางแม่เหล็กหลักที่ทำจากโลหะผสมอสัณฐาน ใช้การออกแบบ double-winding แบบสมมาตร. ได้รับการพัฒนามาโดยเฉพาะเพื่อระงับการรบกวนในโหมดทั่วไปในสถานการณ์ที่มีกระแสแรงและย่านความถี่กว้าง ด้วยการใช้คุณสมบัติแม่เหล็กที่ดีเยี่ยมของแกนแม่เหล็กอสัณฐาน มันแสดงให้เห็นถึงความเสถียรที่เหนือกว่าและความสามารถในการป้องกันการรบกวน เมื่อเปรียบเทียบกับตัวเหนี่ยวนำโหมดทั่วไปเฟอร์ไรต์แบบดั้งเดิมในสาขาต่างๆ เช่น พลังงานใหม่และแหล่งจ่ายไฟกำลังสูงทางอุตสาหกรรม เป็นองค์ประกอบหลักสำหรับการออกแบบความเข้ากันได้ทางแม่เหล็กไฟฟ้าในระบบไฟฟ้าระดับไฮเอนด์

รายละเอียดสินค้า

คุณสมบัติหลักและข้อดีหลัก

ความสามารถในการป้องกันความอิ่มตัวของสีที่แข็งแกร่งเป็นพิเศษ เหมาะสำหรับสถานการณ์ปัจจุบันที่สูง

ความหนาแน่นฟลักซ์ความอิ่มตัวของแกนแม่เหล็กอสัณฐานเป็น 2 ถึง 3 เท่าของเฟอร์ไรต์แมงกานีส-สังกะสีแบบดั้งเดิม ภายใต้สภาวะกระแสไฟสูงหลายร้อยแอมแปร์ สามารถลดการรบกวนในโหมดทั่วไปในระบบจ่ายไฟกำลังสูงได้อย่างเสถียร และปรับให้เข้ากับเสาชาร์จ อินเวอร์เตอร์ไฟฟ้าโซลาร์เซลล์ และอุปกรณ์อื่นๆ ได้อย่างสมบูรณ์แบบ

แบนด์วิธกว้างและการสูญเสียต่ำ พร้อมช่วงปราบปรามที่กว้าง

วงแหวนแม่เหล็กวงแหวนแม่เหล็กอสัณฐานช่วงความถี่การทำงานของตัวเหนี่ยวนำโหมดทั่วไปคือ 50Hz ถึง 1MHz และการสูญเสียแกนนั้นต่ำกว่าแกนผงเหล็กและแกนเหล็ก - ซิลิคอน - อลูมิเนียมมากตลอดช่วงความถี่ทั้งหมด เมื่อเปรียบเทียบกับตัวเหนี่ยวนำโหมดทั่วไปเฟอร์ไรต์ ผลการปราบปรามการรบกวนในช่วงความถี่ต่ำได้รับการปรับปรุงอย่างมีนัยสำคัญ ซึ่งตรงตามข้อกำหนดสำหรับการควบคุมการรบกวนในโหมดทั่วไปความถี่สูงและต่ำ

เสถียรภาพแม่เหล็กอุณหภูมิกว้าง การปรับตัวด้านสิ่งแวดล้อมที่แข็งแกร่ง

ความสามารถในการซึมผ่านของแกนแม่เหล็กอสัณฐานเปลี่ยนแปลงน้อยกว่า ±5% ภายในช่วงอุณหภูมิกว้างตั้งแต่ -55°C ถึง +150°C ซึ่งดีกว่าลักษณะการเคลื่อนตัวของอุณหภูมิของแกนแม่เหล็กเฟอร์ไรต์มาก สามารถตอบสนองความต้องการด้านอุณหภูมิที่เข้มงวดของอุปกรณ์เกรดอุตสาหกรรมและเกรดยานยนต์ และรักษาประสิทธิภาพที่มั่นคงในสภาพแวดล้อมที่มีอุณหภูมิสูงและต่ำมาก

การรั่วไหลของแม่เหล็กต่ำ ความเข้ากันได้ทางแม่เหล็กไฟฟ้าที่ดีเยี่ยม

การออกแบบช่องว่างเป็นศูนย์ของวงแหวนแม่เหล็กอสัณฐานแบบปิดช่วยลดการแผ่รังสีของสนามแม่เหล็ก ส่งผลให้มีการรบกวนทางแม่เหล็กไฟฟ้าน้อยที่สุดต่อส่วนประกอบที่มีความละเอียดอ่อนโดยรอบ (เช่น MCU เซ็นเซอร์) ทำให้ไม่จำเป็นต้องมีมาตรการป้องกันเพิ่มเติม และลดความซับซ้อนของโครงร่างวงจร

ความน่าเชื่อถือสูง อายุการใช้งานยาวนาน

วัสดุโลหะผสมอสัณฐานมีความทนทานต่อการสั่นสะเทือนและการกัดกร่อน ขดลวดถูกรวมเข้ากับแกนแม่เหล็กอย่างใกล้ชิดโดยไม่มีความเสี่ยงในการคลายตัว เป็นไปตามมาตรฐานยานยนต์ AEC-Q200 และข้อกำหนดระดับการป้องกัน IP65 และมีอายุการใช้งานได้นานกว่า 100,000 ชั่วโมง

พารามิเตอร์

ขอบเขตการสมัคร

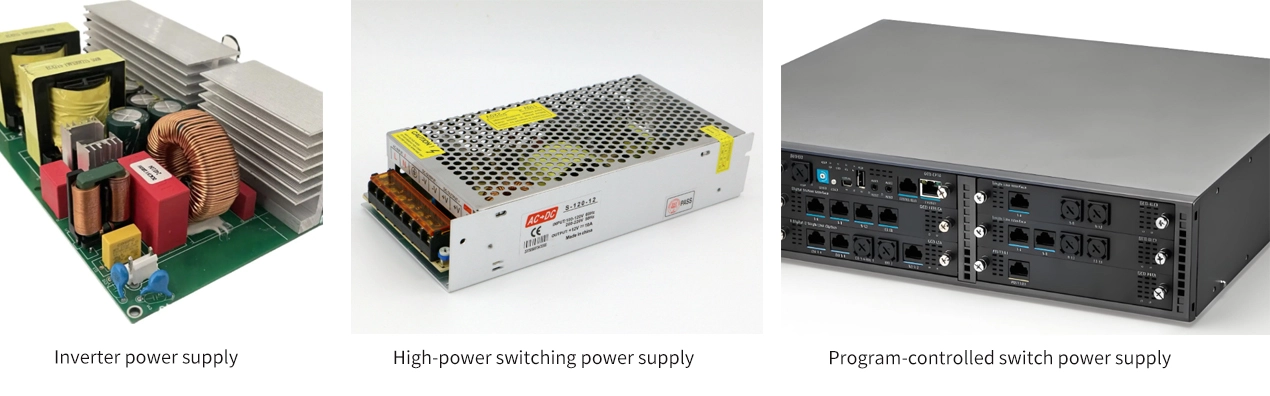

แหวนแม่เหล็กวงแหวนแม่เหล็กแหวนแม่เหล็กอสัณฐานตัวเหนี่ยวนำโหมดทั่วไปถูกนำมาใช้อย่างกว้างขวางในอุปกรณ์จ่ายไฟอินเวอร์เตอร์, อุปกรณ์จ่ายไฟสวิตชิ่งกำลังสูง, อุปกรณ์จ่ายไฟสวิตช์ที่ควบคุมโดยโปรแกรม, ส่วนประกอบอินเทอร์เฟซการแลกเปลี่ยนข้อมูล, การกรองแหล่งจ่ายไฟของ UPS และอุปกรณ์จ่ายไฟในการจัดเก็บ, เครื่องปฏิกรณ์แม่เหล็กอิ่มตัว, แอมพลิฟายเออร์แม่เหล็ก, ตัวป้องกันสูงสุด, หม้อแปลงกระแสและแรงดันไฟฟ้า, หม้อแปลงสวิตช์กระแสไฟรั่ว

ความแข็งแกร่งของบริษัท

ตั้งแต่ปี 2008 เป็นต้นมา Guangdong Haoer Electronics Co., Ltd. ได้เสริมความแข็งแกร่งในฐานะผู้เชี่ยวชาญที่เชื่อถือได้ในด้านส่วนประกอบแม่เหล็กที่มีความแม่นยำ ซึ่งขับเคลื่อนความก้าวหน้าในอุตสาหกรรมไฮเทคที่หลากหลาย เราเชี่ยวชาญในการผลิตหม้อแปลงความถี่สูง ตัวกรอง และตัวเหนี่ยวนำ ซึ่งเป็นส่วนประกอบสำคัญที่สนับสนุนประสิทธิภาพของผลิตภัณฑ์ในด้านระบบแสงสว่าง เครื่องใช้ในบ้าน พลังงานแสงอาทิตย์ UPS ระบบยานยนต์ และการสื่อสารผ่านเครือข่าย

เรื่องราวการเติบโตของเราถูกกำหนดโดยขนาดและประสิทธิภาพ: ด้วยโรงงานผลิตที่ทันสมัยหลายแห่งใน Foshan ทีมงานมืออาชีพที่ทุ่มเทมากกว่า 1,000 คน และผลผลิตต่อปีมากกว่า 100 ล้านหน่วย เราส่งมอบปริมาณโดยไม่กระทบต่อคุณภาพ เราสนับสนุนสิ่งนี้ด้วยการลงทุนจำนวนมากในด้านระบบอัตโนมัติและเทคโนโลยีการทดสอบความแม่นยำ ควบคู่ไปกับชุดการรับรองอันทรงเกียรติ (CQC, UL, ISO 9000, TS 16949) ที่ยืนยันความมุ่งมั่นของเราสู่ความเป็นเลิศ

ด้วยหลักการของนวัตกรรม คุณภาพเป็นศูนย์กลาง และความร่วมมือแบบได้ประโยชน์ทั้งสองฝ่าย Haoer Electronics พร้อมที่จะพัฒนาขีดความสามารถทางเทคนิคของตนอย่างต่อเนื่อง เพิ่มขีดความสามารถให้กับอุตสาหกรรมอิเล็กทรอนิกส์ทั่วโลกเพื่อเผชิญกับความท้าทายในอนาคต

ใบรับรอง

กระบวนการผลิตตัวเหนี่ยวนำ

1.Winding

2.การประกอบอัตโนมัติ

3. การทดสอบที่ครอบคลุม

4.การจัดเก็บผลิตภัณฑ์
