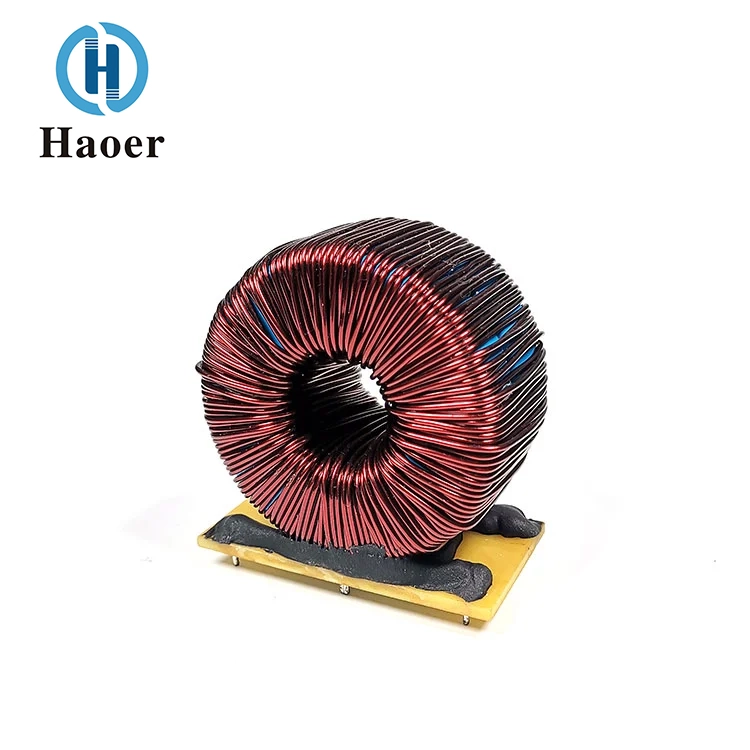

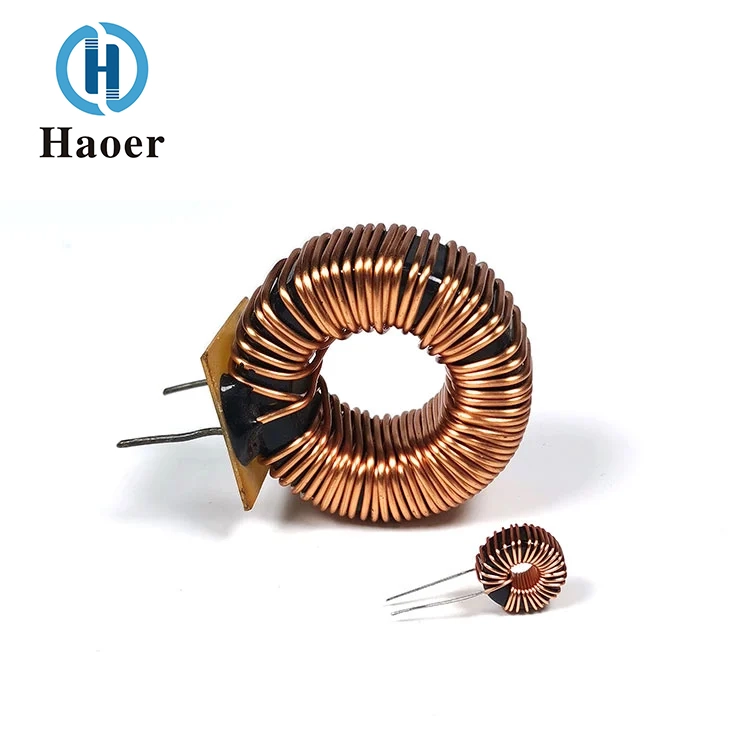

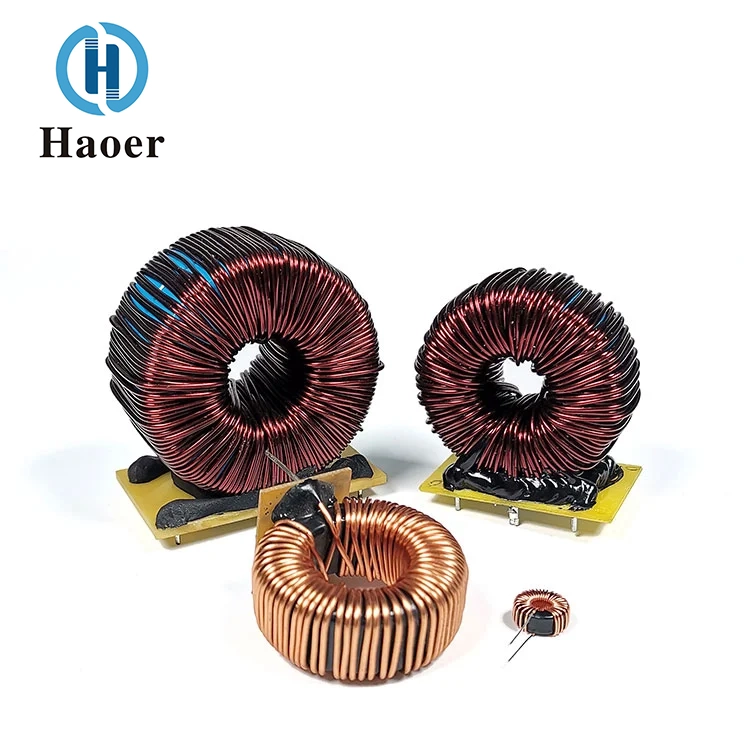

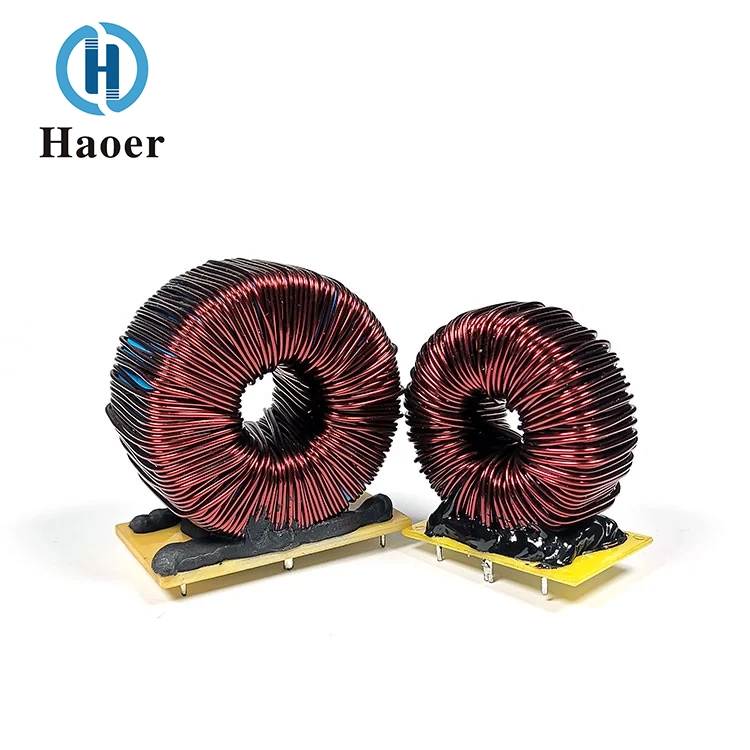

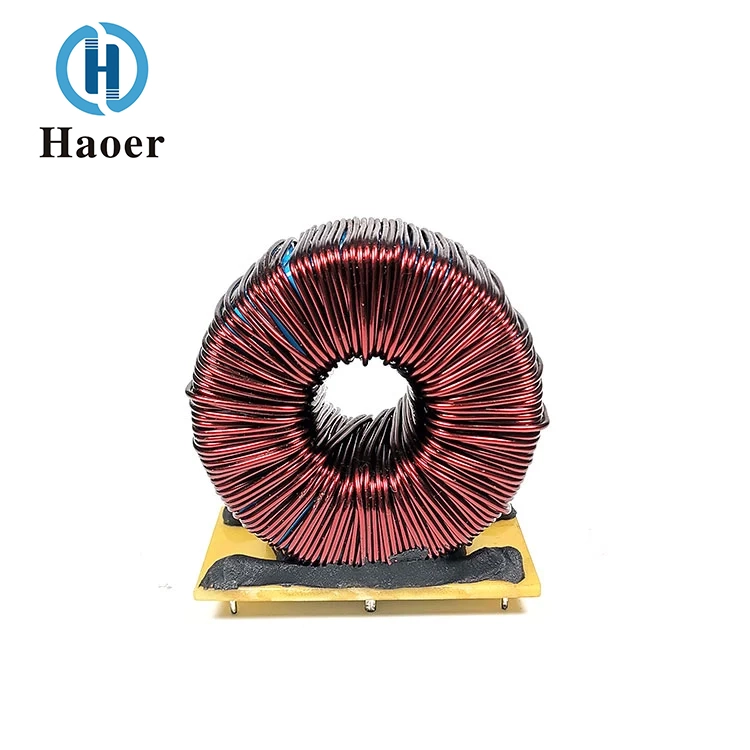

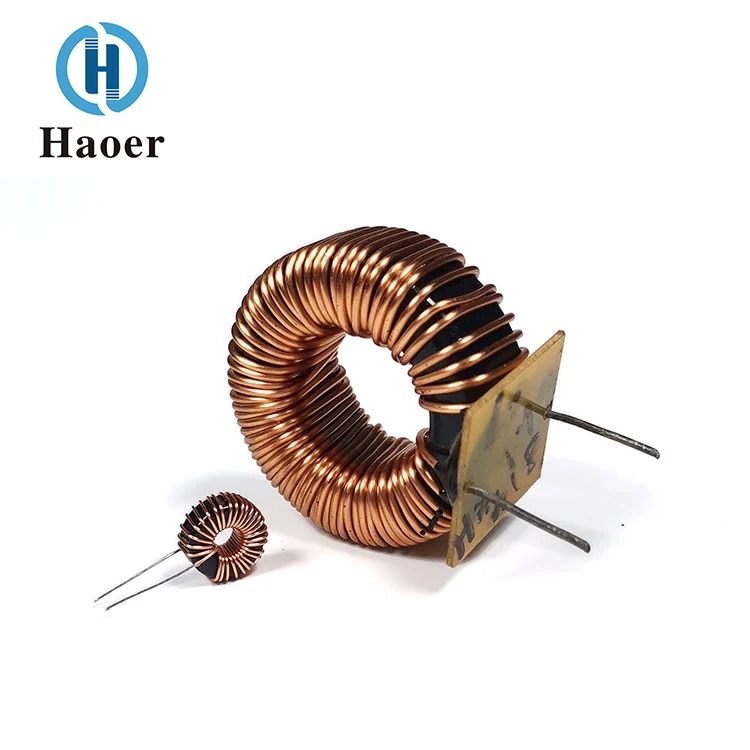

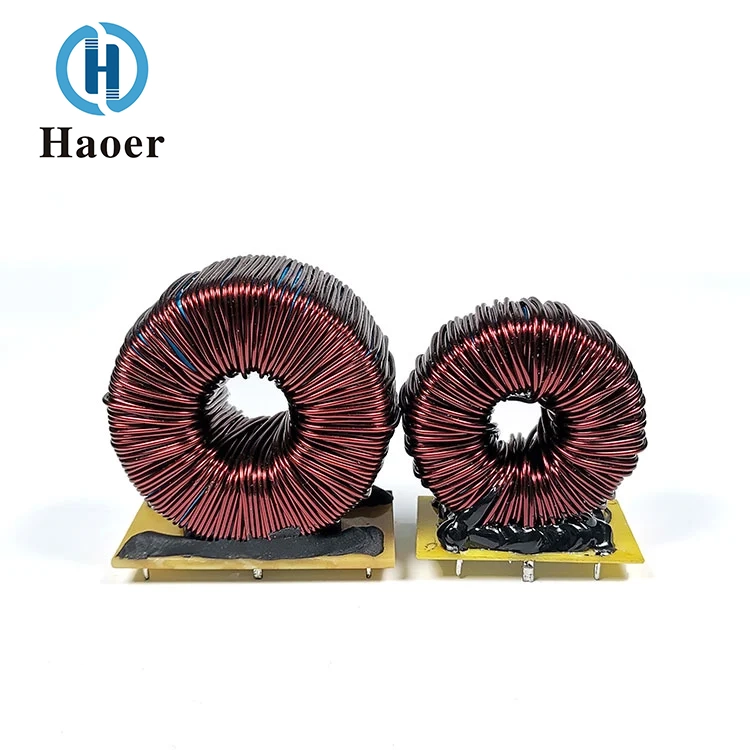

ตัวเหนี่ยวนำดิฟเฟอเรนเชียลวงแหวนแม่เหล็กเหล็ก - ซิลิคอน - อลูมิเนียม

1.วัสดุหลัก‌: ตัวเหนี่ยวนำดิฟเฟอเรนเชียลวงแหวนแม่เหล็กเหล็ก-ซิลิคอน-อลูมิเนียมคุณภาพสูงของ Haoer Electronics ซึ่งประกอบด้วยผงโลหะผสมเหล็ก-ซิลิคอน-อลูมิเนียม (Fe-Si-Al)‌ ได้รับการปรับให้เหมาะสมเพื่อความเสถียรที่อุณหภูมิสูง การสูญเสียแกนกลางต่ำ และการซึมผ่านของแม่เหล็กที่ดีเยี่ยมในการใช้งานความถี่สูง‌

2. โครงสร้างคอยล์‌: ลวดทองแดงหรืออลูมิเนียมที่มีการพันอย่างแม่นยำพร้อมชั้นฉนวน ทำให้มั่นใจได้ว่ามีการสูญเสียกระแสไหลวนน้อยที่สุดและการจัดเก็บพลังงานอย่างมีประสิทธิภาพ‌

3. ‌การห่อหุ้ม‌: อีพอกซีเรซินที่ทนทานหรือเคสพลาสติกทนไฟ (ตามมาตรฐาน UL94 V-0) เพื่อความทนทานเชิงกล ทนต่อความชื้น และความยืดหยุ่นทางความร้อน‌

รายละเอียดสินค้า

พารามิเตอร์

วงแหวนแม่เหล็กเหล็ก-ซิลิคอน-อลูมิเนียม

ตัวเหนี่ยวนำดิฟเฟอเรนเชียลวงแหวนแม่เหล็กเหล็ก - ซิลิคอน - อลูมิเนียมทำโดยการกดและการเผาผงโลหะผสมแม่เหล็กอ่อนแบบไตรภาคของเหล็ก - ซิลิคอน - อลูมิเนียม มันเป็นตัวพาประสิทธิภาพหลักของส่วนประกอบ โลหะผสมเหล็ก-ซิลิคอน-อลูมิเนียมผสมผสานความหนาแน่นฟลักซ์ความอิ่มตัวสูงของแกนผงเหล็กและลักษณะการสูญเสียเฟอร์ไรต์ที่ต่ำ ความสามารถในการซึมผ่านของแม่เหล็กมีเสถียรภาพและค่าสัมประสิทธิ์อุณหภูมิต่ำ ทำให้มั่นใจได้ถึงความเสถียรของค่าตัวเหนี่ยวนำภายในช่วงอุณหภูมิและความถี่กว้าง วงแหวนแม่เหล็กเป็นโครงสร้างปิด ซึ่งสามารถเพิ่มความเข้มข้นของสนามแม่เหล็กได้สูงสุด ลดการรั่วไหลของแม่เหล็ก และลดการรบกวนทางแม่เหล็กไฟฟ้าไปยังส่วนประกอบโดยรอบ

ขดลวดสมมาตรโหมดทั่วไป

ใช้ลวดทองแดงเคลือบปราศจากออกซิเจนที่มีความบริสุทธิ์สูง ขดลวดจะพันกันอย่างแน่นหนาและสม่ำเสมอบนพื้นผิวของวงแหวนแม่เหล็ก และปลายทั้งสองของขดลวดจะถูกนำออกไปยังขั้วต่อแบบสมมาตร เมื่อกระแสไหลจากปลายด้านหนึ่งและออกจากปลายอีกด้าน วงจรแม่เหล็กปิดจะเกิดขึ้นภายในวงแหวนแม่เหล็ก ทำให้เกิดความต้านทานสูงต่อสัญญาณรบกวนในโหมดทั่วไป (สัญญาณรบกวนในทิศทางเดียวกันระหว่างสายเฟสและสายนิวทรัล) และมีอิมพีแดนซ์ที่น้อยมากต่อกระแสตรงหรือกระแสความถี่ต่ำ บรรลุฟังก์ชัน "การปล่อยให้กระแสตรงไหลผ่าน และปิดกั้น AC ในโหมดร่วม" เส้นผ่านศูนย์กลางของเส้นลวดและจำนวนรอบได้รับการออกแบบอย่างแม่นยำตามค่าตัวเหนี่ยวนำเป้าหมายและข้อกำหนดกระแสไฟที่กำหนด

ไม่มีเสียงรบกวนเมื่อทำงานที่ความถี่ต่างกัน ความสามารถในการไบแอส DC ที่ยอดเยี่ยมพร้อมเสถียรภาพที่ดี

มีอคติต่อต้าน DC ที่แข็งแกร่งเป็นพิเศษและความสามารถในการอิ่มตัวสูง

ความหนาแน่นฟลักซ์แม่เหล็กอิ่มตัวของแกนแม่เหล็กเหล็ก - ซิลิคอน - อลูมิเนียมสามารถเข้าถึง 1.05T ซึ่งสูงกว่าเฟอร์ไรต์แมงกานีส - สังกะสีธรรมดา มีประสิทธิภาพในการต่อต้านอคติ DC ที่ยอดเยี่ยม ภายใต้สภาวะการประมวลผลกระแสตรงขนาดใหญ่ ค่าตัวเหนี่ยวนำจะไม่ลดลงอย่างรวดเร็ว ทำให้เหมาะสำหรับระบบจ่ายไฟที่มีกระแสไฟฟ้าขนาดใหญ่ เช่น เสาเข็มชาร์จ และอินเวอร์เตอร์

ลักษณะการสูญเสียต่ำของบรอดแบนด์

ช่วงความถี่การทำงานของตัวเหนี่ยวนำดิฟเฟอเรนเชียลวงแหวนแม่เหล็กเหล็ก - ซิลิคอน - อลูมิเนียมคือ 8 kHz ถึง 1 MHz การสูญเสียแกนอยู่ในระดับต่ำ ช่วยลดอุณหภูมิที่เพิ่มขึ้นของส่วนประกอบได้อย่างมีประสิทธิภาพ และเพิ่มประสิทธิภาพการแปลงพลังงานของวงจร

การซึมผ่านของแม่เหล็กมีเสถียรภาพอุณหภูมิที่ดีเยี่ยม

ค่าสัมประสิทธิ์การซึมผ่านของแม่เหล็กของแกนแม่เหล็กเหล็ก - ซิลิคอน - อลูมิเนียมอยู่ในระดับต่ำ ภายในช่วงอุณหภูมิกว้างตั้งแต่ -40°C ถึง +125°C อัตราการเปลี่ยนแปลงของค่าตัวเหนี่ยวนำจะน้อยกว่า ±10% ทำให้เหมาะสำหรับสภาพแวดล้อมที่มีอุณหภูมิรุนแรง เช่น เกรดอุตสาหกรรมและเกรดยานยนต์

การรั่วไหลของแม่เหล็กต่ำ ความเข้ากันได้ทางแม่เหล็กไฟฟ้าที่ดีเยี่ยม

โครงสร้างวงแหวนแม่เหล็กแบบปิดช่วยลดการแผ่รังสีของสนามแม่เหล็กได้อย่างมาก เมื่อเปรียบเทียบกับตัวเหนี่ยวนำลำแสง I รูปทรงเปิด จะทำให้เกิดการรบกวนน้อยลงต่อส่วนประกอบที่ละเอียดอ่อนโดยรอบ และไม่ต้องการฝาครอบป้องกันเพิ่มเติม ทำให้การจัดวางวงจรง่ายขึ้น

ความน่าเชื่อถือสูงและอายุการใช้งานยาวนาน

แกนแม่เหล็กอัลลอยด์ทนทานต่อการสั่นสะเทือนและการกัดกร่อน การพันขดลวดจะผสานเข้ากับแกนแม่เหล็กอย่างใกล้ชิด โดยไม่มีความเสี่ยงต่อการคลายตัว สามารถทำงานได้อย่างเสถียรเป็นเวลานานในสภาพแวดล้อมที่มีการสั่นสะเทือนและมีความชื้นสูง

ข้อมูลจำเพาะ

เส้นผ่านศูนย์กลางภายนอกมีตั้งแต่ 6 มม. ถึง 60 มม.

แอปพลิเคชัน

ตัวเหนี่ยวนำ AC, ตัวเหนี่ยวนำเอาต์พุต, ตัวกรองสาย, วงจรแก้ไขตัวประกอบกำลัง ฯลฯ

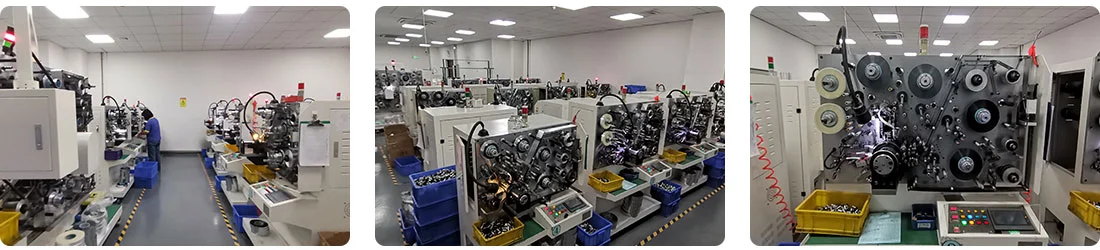

ความแข็งแกร่งของบริษัท
